Cámaras para Microscopios y Lupas Estereoscópicas

Completo rango de equipos y accesorios para videomicroscopía profesional, destinados a la toma de imágenes fijas y móviles, su procesamiento completo, archivo organizado y medición, tanto en microscopios como en lupas estereoscópicas..

Todas nuestras cámaras son digitales y la mayoría envía las imágenes a través del puerto USB, aunque algunos modelos también los sacan por HDMI y/o WiFi.

• C-B5 Cámara digital para microscopio y/o lupa estereoscópica 5.1 MPx
• C-B10+ Cámara digital para microscopio y/o lupa estereoscópica 10 MPx, USB 3.0

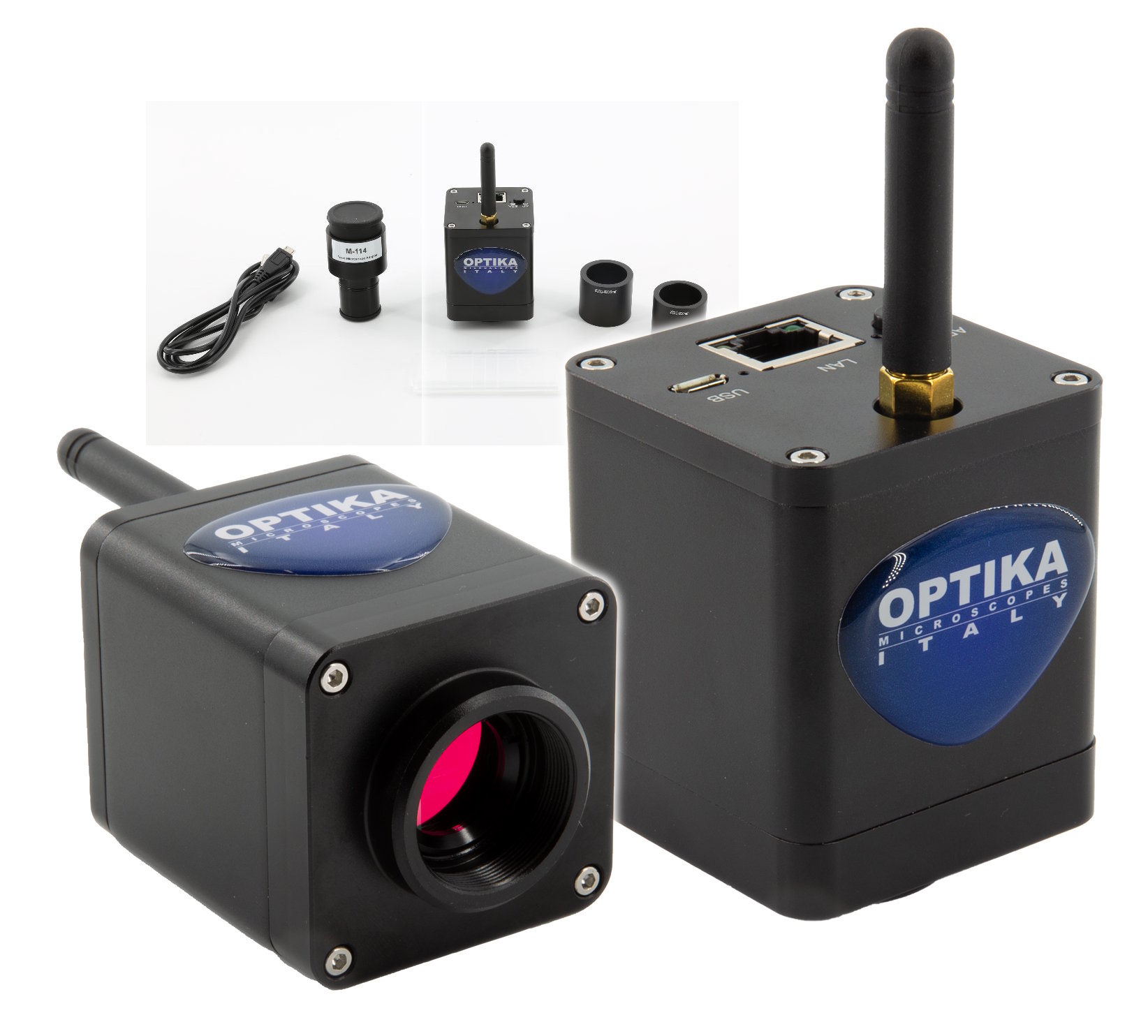

• C-WF2 Cámara digital para microscopio y/o lupa estereoscópica, 4 MPx, WiFi/Ethernet
• MotiCAM S6 Conjunto p/Videomicroscopía Digital de Alta Resolución 6MP
• Moticam A16 Conjunto p/Videomicroscopía Digital de Alta Resolución 16MP
• MotiCAM S20 Conjunto p/Videomicroscopía Digital de Muy Alta Resolución 20 MP
• MotiCAM BTI10 Conjunto p/Videomicroscopía Digital c/memoria, conectividad inalámbrica y display de 10 pulgadas

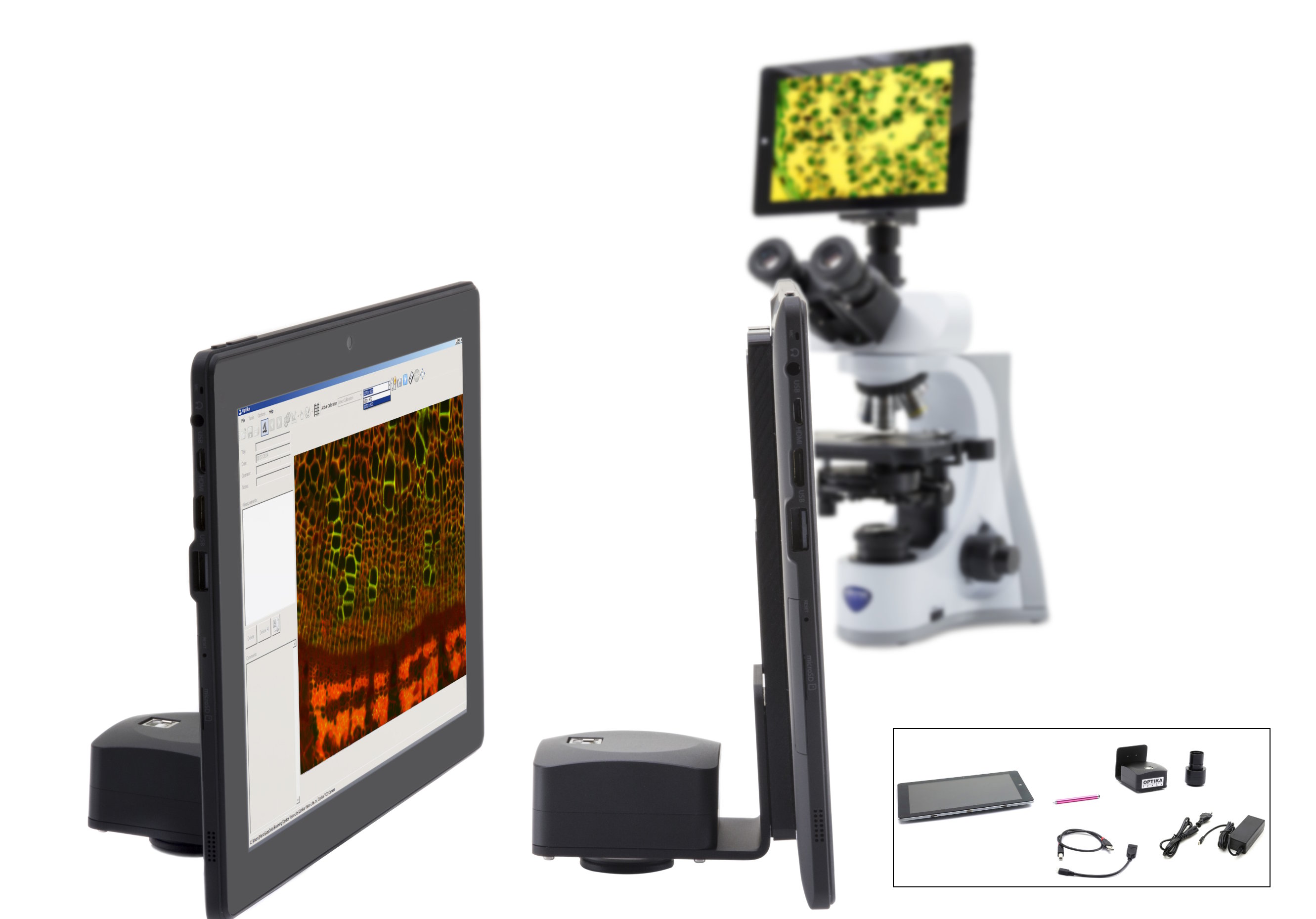

• TB-5W Cámara digital para microscopio y/o lupa estereoscópica, 5.1 MPx, con display touch
• C-WH5 Cámara digital para microscopio y/o lupa estereoscópica HD1080p, 5 MPx, WiFi/HDMI/SD
• MotiCAM X5 Conjunto p/Videomicroscopía Digital 4 MPx con conexión WiFi y Ethernet
• MotiCAM PROS5 Lite Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade
• MotiCAM PROS5 + Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade
• MI Adv 3.2 Videomicroscopía - Software de Tratamiento Avanzado de Imágenes v3.2
• Motic Trace Software p/comparación dinámica de imágenes videomicroscópicas
• EasyStitch PRO Software para escanear y componer automáticamente microfotografías, licencia para 1 puesto de trabajo

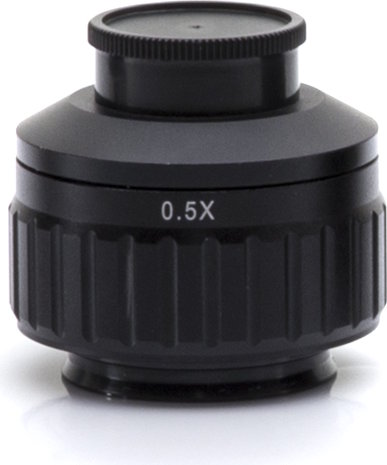

• CCAD Ajustable Adaptador ISO p/acoplar cámaras videomicroscópicas, con ajuste de foco
• CCAD BA Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie BA200/300, INV MET T y similares
• CCAD BAx10 Adaptador ISO p/acoplar cámaras videomicroscópicas a trinoculares de las series BA210/BA310/BA410/SMZ-171 y otros
• CCAD ISO 035X Adaptador ISO p/acoplar cámaras videomicroscópicas 1/3 pulg a instr. trinoculares compatibles BA210/BA310/BA410/SMZ-171
• CCAD SMZ Adaptador p/acoplar cámaras videomicroscópicas a instrumentos trinoculares de la serie SMZ-168
• CCAD ByS Adaptador óptico p/conectar una moticam reemplazando el ocular de un microscopio o lupa
• Ej Vmic Ejemplos, Manuales y Consejos de Instalación

• Para usar este dispositivo, simplemente hay que retirar un ocular del instrumento al que se quiere digitalizar y reemplazarlo por éste
• El digitalizador cabe en una de las siguientes 3 medidas de portaocular estándar: 23, 30 y 30,5 mm de diámetro
• La imagen digitalizada se envía a la PC a través de un puerto USB 2.0 con un generoso cable de 1,8 m
• Se incluyen instaladores de los paquetes de software Optika Vision Lite y ProView, que se puede instalar sin licencias adicionales en cuantas computadoras se precisen, compatible con W7/8/10
• Resolución: 2592 x 1944 pixel (5.1 Mega)
• Sensor:
  • APTINA CMOS
  • 1/2.5 pulgada
  • Relación 4/3
  • Pixel de 2,2 x 2,2 micras
  • 0,53 V/lux segundo
  • Relación señal/ruido: 40,5 dB
  • Rango dinámico: 66,5 dB
  • Filtro de rechazo a infrarrojos (corte a 650 nm)
• Montaje:
  • Rosca C
  • Adaptador incluido para reemplazar ocular con diámetro externo de 23,2 mm
  • 2 suplementos para acomodar el adaptador a tubos de distintos diámetros: 30 y 30,5 mm
• Máxima velocidad de refresco (con condiciones óptima de iluminación, si la iluminación es pobre, el dispositvo tardará más tiempo para capturar cada imagen):
  • 90 tramas por segundo a 640 x 480 pixel
  • 27 tramas por segundo a 1280 x 960 pixel
  • 7 tramas por segundo a 2592 x 1944 pixel
  • Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
• Incluye un slide con una referencia dimensional para calibrar las mediciones
• El software PROVIEW es gratuito y se puede bajar su versión más actualizada directamente desde el link que se indica al pie

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Recursos on line

Manual (pdf)
Manual de instalación y uso de esta cámara y otras de la familia

Página web
Link (via tiny URL) a la página de los instaladores del fabricante

Video en YouTube
Primer uso del software OptikaLite y revisión de las funciones básicas

Video en YouTube
Primer uso del software PROVIEW y revisión de las funciones básicas

Video en YouTube
¿Cómo calibrar las mediciones con PROVIEW de Optika?

Video en YouTube
¿Cómo guardar las mediciones junto con las imágenes?

Página web
Algunas fotos y tamaños campo obtenidos con esta cámara sobre la lupa básica EcoT-30C

Manual (pdf)
Manual de referencia del sofware PROVIEW (en Inglés)

Video en YouTube
Lista de reproducción de Optika Italy con tips para el uso de PROVIEW (en Inglés)

• Para usar este dispositivo, simplemente hay que retirar un ocular del instrumento al que se quiere digitalizar y reemplazarlo por éste
• El digitalizador cabe en una de las siguientes 3 medidas de portaocular estándar: 23, 30 y 30,5 mm de diámetro
• La imagen digitalizada se envía a la PC a través de un puerto USB 3.0 con un cable de alta calidad incluido
• Se incluyen instaladores de los paquetes de software Optika Vision Lite y ProView, que se puede instalar sin licencias adicionales en cuantas computadoras se precisen, compatible con W7/8/10
• Resolución: 3584 x 2748 pixel (10 Mega)
• Sensor:
  • APTINA CMOS
  • 1/2.3 pulgada
  • Relación 4/3
  • Pixel de 1,67 x 1,67 micras
  • 0,31 V/lux segundo
  • Relación señal/ruido: 34 dB
  • Rango dinámico: 65,2 dB
  • Filtro de rechazo a infrarrojos (corte a 650 nm)
• Montaje:
  • Rosca C
  • Adaptador incluido para reemplazar ocular
  • 2 suplementos para acomodar el adaptador a tubos de distintos diámetros
• Máxima velocidad de refresco (con condiciones óptima de iluminación, si la iluminación es pobre, el dispositvo tardará más tiempo para capturar cada imagen):
  • 24,5 tramas por segundo a 1792 x 1372 pixel
  • 7,2 tramas por segundo a 3584 x 2748 pixel
  • Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
• Incluye un slide con una referencia dimensional para calibrar las mediciones
• El software PROVIEW es gratuito y se puede bajar su versión más actualizada directamente desde el link que se indica al pie

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Recursos on line

Manual (pdf)
Manual de instalación y uso de esta cámara y otras de la familia

Página web
Link (via tiny URL) a la página de los instaladores del fabricante

Video en YouTube
Primer uso del software OptikaLite y revisión de las funciones básicas

Video en YouTube
Primer uso del software PROVIEW y revisión de las funciones básicas

Video en YouTube
¿Cómo calibrar las mediciones con PROVIEW de Optika?

Manual (pdf)
Manual de referencia del sofware PROVIEW (en Inglés)

Video en YouTube
Lista de reproducción de Optika Italy con tips para el uso de PROVIEW (en Inglés)

• Cámara profesional alta definición
  • Resolución: 2688 x 1512 pixel (4 Mega pixel)
  • Como guía, la cantidad de pixeles que captura es un poco mayor que tienen la mayoría de los monitores de notebooks:
• Sensor SONY EXMOR:
  • Gran tamaño (1/1,8 pulgadas)
  • Tamaño de pixel: 2,9 x 2,9 micras
  • Alta sensibilidad y fidelidad cromática
  • Relación de aspecto: 16/9
  • 30 fps a resolución nativa
  • Conversor ADC de 8 y 12 bit (truco de interpolación que permite reducir el ruido de fondo a niveles despreciables)
  • Profundidad de color entregada al exterior: 8 bit
  • Obturador rotativo (rolling shutter)
• Filtro de rechazo a infrarrojos (corte a 650 nm)
• Conexiones:
  • WiFi (802.11ac) para conectar a la red local a 150 MB/s o usar como Access Point
  • Ethernet
• Se puede usar:
  • Conectada a una PC (via WiFi) con el software PROVIEW
  • Conectada a dispositivos móviles con la apps para Android e iOS Optika Mobile View (la solución ideal para vincular esta cámara con celulares o un Smart TV sin necesidad de pasar por una PC antes)
  • Los software no tienen costo

Flexibilidad de montaje

• Con Rosca C (el estándar de todas las cámaras profesionales). En caso de usarla directamente, deberá agregar un adaptador específico de acuerdo al puerto trinocular del instrumento al que la acople (con equipos modernos, la mayor parte de las veces será un CCAD BAx10, CCAD ISO 035X o CCAD Ajustable
• Sobre una salida de ocular común (y la trinocular de varios modelos básicos/económicos de lupas y microscopios trinoculares de terceras marcas)

Se incluye un Adaptador para acoplar cámaras C-B5, C-B10 y cualquier otra con Rosca C a una salida de ocular de 23 mm M-114
adaptador para montar #También se incluyen 2 añillos que engrosan el diámetro del adaptador, para calzarlo sin juego en otras medidas estándar de tubo de ocular (30 y 30,5 mm)

• Completan la provisión:
  • Slide con una referencia dimensional para calibrar las mediciones
  • Cable USB para conectar a fuente de alimentación de 5 V

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Recursos on line

Bajar instalador (apk)
Instalador de app para Android

Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas estereoscópicas y microscopios trinoculares
Conjunto constituido por:

• Dispositivo de captura digital de imágenes videomicroscópicas
  • Resolución: 3072 x 2048 pixel (6 Mega)
  • Sensor SCMOS (Scientific Grade Back Illuminated CMOS) de 1/1,8 pulgada (diagonal de 8,92 mm)
  • Pixels de 2,4 x 2,4 micras
  • Barrido progresivo, con rolling shutter y reset global
  • Máxima velocidad de refresco: 30 tramas por segundo (depende de las condiciones de iluminación y la velocidad de la computadora a la que está conectada) . Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
  • Reducción del ruido de fondo con conversión dual a 8 y 12 bits y procesamiento de correlación cruzada
  • Salida directa USB 3.1 con robusto conector tipo USB B
• Accesorios incluids:
  • Adaptador para usar la cámara tanto sobre salidas de Rosca C como de rosca CS
  • Placa de vidrio con referencias dimensionales para calibrar mediciones 1101002300142
  • Cable USB3 de alta calidad y 1,3 m
• Software Motic Images Plus 3.0:
  • Visualización en vivo
  • Captura de imágenes fijas y video
  • Manipulación y filtro
  • Medición y conteo
  • Análisis
  • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
  • ¡y mucho más!

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Recursos on line

Manual (pdf)
Guía (muy) rápida de las MotiCAM de la serie S

Ejemplo de uso de esta cámara con su tubo macro para hacer mediciones sobre un perfil de acero con nervaduras

• Cámara Digital para microscopía con sensor SCMOS 1/2,3" de imágenes en vivo para montura en C
• Resolución de 16 megapíxeles, 4608 x 3456 @ 15fps / 1920 x 1080 @ 30fps píxeles con salida USB2.0
• Tamaño de pixel de 1,34µm x 1,34µm
• Lente enfocable para macro video/fotografía
• Acoples de 30 y 38 mm para oculares
• Laminilla de calibración con cuatro puntos
• Tubo macro para fotografía directa
• Cable de conexión USB, anillo C y tapa cubre polvo incluidos
• Software MotiConnect para PC (Win 10 o superior) enlace con código QR para bajar versión actualizada
• Soporta dispositivos TWAIN, DSK y Direct Show
• Se puede montar sobre microscopios y lupas estereoscópicas de dos maneras:
  • Sobre uno de los oculares, con el objetivo y los adaptadores provistos
  • Sobre la salida trinocular, usando un adaptador para rosca C. En equipos modernos se trata casi siempre del CCAD BAx10, aunque ocasionalmente puede ser también un CCAD ISO 035X o un CCAD BA
• Se puede usar de manera autónoma, con el objetivo ajustable provisto, también de dos maneras:
  • Fijándola a un cuello de ganso, trípode o cualquier montaje que sea compatible con cámaras fotográficas convencionales, ya que tiene una agujero roscado estándar de 1/4 -20
  • Roscando el objetivo sobre el tubo macro (una especie de vaso transparente) que permite mantener una distancia constante entre el objetivo y la muestra sobre la que se apoya, facilitando el enfoque y la calibración dimensional

Pedir Cotización

Recursos on line

Video en YouTube
Ejemplo de uso de esta cámara con su tubo macro para hacer mediciones sobre la rosca de una botella PET

Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas estereoscópicas y microscopios trinoculares
Conjunto constituido por:

• Dispositivo de captura digital de imágenes videomicroscópicas
  • Resolución: 5472x3648 pixel (20 Mega)
  • Sensor SCMOS (Scientific Grade Back Illuminated CMOS) de 1 pulgada
  • Pixels de 2,4 x 2,4 micras
  • Barrido progresivo, con rolling shutter y reset global
  • Máxima velocidad de refresco: 50 tramas por segundo (depende de las condiciones de iluminación y la velocidad de la computadora a la que está conectada). Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
  • Reducción del ruido de fondo con conversión dual a 8 y 12 bits y procesamiento de correlación cruzada
  • Salida directa USB 3.1 con robusto conector tipo USB B
• Accesorios incluidos:
  • Adaptador para usar la cámara tanto sobre salidas de Rosca C como de rosca CS
  • Placa de vidrio con referencias dimensionales para calibrar mediciones 1101002300142
  • Cable USB3 de alta calidad y 1,3 m
• Software Motic Images Plus 3.0:
  • Visualización en vivo
  • Captura de imágenes fijas y video
  • Manipulación y filtro
  • Medición y conteo
  • Análisis
  • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
  • ¡y mucho más!

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Recursos on line

Manual (pdf)
Guía (muy) rápida de las MotiCAM de la serie S

• DispositIvo digital de captura de imágenes videomicroscópicas fijas y en vivo
• Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas y microscopios trinoculares
• Para montar a la 3a salida de una lupa o microscopio trinocular, deberá agregar alguno de nuestros adaptadores óptico-mecánicos CCAD
• Display LCD touch 1280 x 800 pixel, rebatible, 10 pulgadas en formato apaisado (16:9)
• Area del sensor de imagen de 5.44mm x 3.07mm
• Resoluciones:
  • 4 MPx de captura en ranura para tarjeta micro SD o WiFi
  • 1080p a través de la salida HDMI
• Sistema Operativo embebido Android
• Función WiFi para conectar hasta 5 dispositivos adicionales a red WiFi
• Conexión RJ45 ethernet. Soporta diferentes formatos de audio y video
• Incluye Batería Recargable y fuente de poder 5V
• Software incluido:
  • App MOTIC CONECT T, preinstalada, cuyas actualizaciones se pueden bajar gratuitamente de Google Play y que permite tomar imágenes en vivo, hacer mediciones, crear álbumes y hacer ajustes básicos de las imágenes
  • Motic Images Plus 3.0 para instalar en una PC convencional. Con este software podrá post-procesar las imágenes bajadas de la memoria de la cámara, efectuar ediciones avanzadas, mediciones, agregar anotaciones, notas de voz, conteos, etc
• Placa de vidrio c/referencias dimensionales circulares de 70, 150, 600 y 1500 micras, y mira en cruz con divisiones cada 10 micras 1101002300142
• Complementos recomendados (uno de estos dos):
  • Adaptador ISO p/acoplar cámaras videomicroscópicas 1/3 pulg a instr. trinoculares compatibles BA210/BA310/BA410/SMZ-171 CCAD ISO 035X
  • Adaptador ISO p/acoplar cámaras videomicroscópicas a trinoculares de las series BA210/BA310/BA410/SMZ-171 y otros CCAD BAx10

Pedir Cotización

Recursos on line

Video en YouTube
Funciones principales de la app incorporada en el visor

Video en YouTube
Ejemplo de montaje sobre una lupa estereoscópica trinocular

Video en YouTube
Ejemplo de montaje sobre otra lupa trino

Video en YouTube
Uso de la cámara Moticam X3, cuyo cabezal es el mismo que usa esta cámara

• Para usar este dispositivo, simplemente hay que retirar un ocular del instrumento al que se quiere digitalizar y reemplazarlo por éste
• El digitalizador cabe en tubos portaoculares de 23 mm de diámetro interno. Si su tubo mide 30 o 30,5 mm de diámetro (dos de las medidas más populares), podrá agregar uno de estos suplementos;
  • Adaptador para montar oculares o adaptadores con diámetro de 23 mm en tubos portaoculares de 30 mm M-113.1
  • Adaptador para montar oculares o adaptadores con diámetro de 23 mm en tubos portaoculares de 30,5 mm M-113.2
• Si su equipo es trinocular, puede aprovechar esta tercera salida y montar la cámara agregando un adaptador óptico-mecánico (no incluido) tal como:
  • Adaptador ISO p/acoplar cámaras videomicroscópicas, con ajuste de foco CCAD Ajustable
  • Adaptador ISO p/acoplar cámaras videomicroscópicas a trinoculares compatibles CCAD BAx10
  • etc
• La imagen digitalizada se envía al display touch a través de un puerto USB
• Display touch:
  • 10 pulgadas de diagonal
  • Windows 11 preinstalado y licenciado
  • Software de profesional PROVIEW para cámaras de videomicroscopía PROVIEW preinstalado
  • Se incluyen instaladores adicionales de los paquetes de software Optika Vision Lite y ProView, que se puede instalar sin licencias adicionales en cuantas computadoras se deseee
  • PROVIEW puede hacer un broadcasting de lo que está recibiendo de la cámara a otras computadoras que lo tengan instalado y estén conectadas al la misma red local (LAN)
• Sensor:
  • Resolución: 2592 x 1944 pixel (5.1 Mega)
  • APTINA CMOS
  • 1/2.5 pulgada
  • Relación 4/3
  • Pixel de 2,2 x 2,2 micras
  • 0,53 V/lux segundo
  • Relación señal/ruido: 40,5 dB
  • Rango dinámico: 66,5 dB
  • Filtro de rechazo a infrarrojos (corte a 650 nm)
• Montaje nativo: Rosca C
• Máxima velocidad de refresco (con condiciones óptima de iluminación, si la iluminación es pobre, el dispositvo tardará más tiempo para capturar cada imagen):
  • 90 tramas por segundo a 640 x 480 pixel
  • 27 tramas por segundo a 1280 x 960 pixel
  • 7 tramas por segundo a 2592 x 1944 pixel
  • Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
• Incluye un slide con una referencia dimensional para calibrar las mediciones

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

• Cámara profesional alta definición HD1080p
• Muy fácil de usar
• Resolución: 2592 x 1944 pixel (5 Mega pixel)
• Sensor SONY CMOS de gran tamaño, sensibilidad y fidelidad cromática
• Conexiones:
  • HDMI para salir directamente a una pantalla, proyector o pizarra interactiva
  • WiFi (802.11n) para conectar a la red local a 150 MB/s
• Bahía para SD para grabar fotos y filmaciones sin depender de otros dispositivos
• Se puede usar conectada a una PC (via WiFi) con el Software PROVIEW o de manera autónoma con su propio sistema operativo embebido, entregando señales por HDMI y recibiendo comandos directos del mouse inalámbrico
• Sensor:
  • CMOS Sony
  • 1/1,8 pulgada
  • Relación 16/9
  • Pixel de 2,4 x 2,4 micras
  • 1120 mV a 1/30 s
  • Filtro de rechazo a infrarrojos (corte a 650 nm)
  • Profundidad de color: 1, 4, 8 y 24 bit
  • Tiempo de exposición: 0,03 ms a 918 ms
  • Obturador rotativo (rolling shutter)
• Montaje:
  • Rosca C
  • Deberá agregar un adaptador específico de acuerdo al puerto trinocular del instrumento al que la acople (con equipos modernos, la mayor parte de las veces será un CCAD BAx10 o CCAD ISO 035X
• Máxima velocidad de refresco (con condiciones óptima de iluminación, si la iluminación es pobre, el dispositvo tardará más tiempo para capturar cada imagen):
  • 60 tramas por segundo sobre HDMI a 1920 x 1080 px
  • 25 tramas por segundo sobre WiFi a 1920 x 1080 px
  • Recomendamos ver ¿Cuál es la máxima velocidad de refresco (FPS) de una cámara de videomicroscopía? VMicFPS
• Accesorios inlcuidos:
  • Mouse inalámbrico
  • Tarjeta SD de 16 GB
  • Slide con una referencia dimensional para calibrar las mediciones
• El software es gratuito y se puede bajar su versión más actualizada directamente desde el link que se indica al pie

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Recursos on line

Video en YouTube
Primer uso del software PROVIEW y revisión de las funciones básicas

Recomendado para agregar funciones de microfotografía y cinemicrofotografía a lupas y microscopios convencionales. También funciona sobre lupas y microscopios binoculares o compuestos.

Incluye servidor de datos WiFi que puede enviar en vivo sus imágenes hasta a 6 máquinas cliente de manera simultánea, sin necesidad de usar un router

Conjunto constituido por:

• Dispositivo de captura digital de imágenes videomicroscópicas 4MPixel c/salida Wi-Fi y Ethernet MCX5PB
  • Sensor CMOS 1/3 pulgada
  • Resolución del sensor y de las fotos estáticas: 4 MPx (2592x1520 pixel)
  • Resolución de imagen transmitida en vivo: 1280 x 720 pixel y 1920x1080 pixels (Full HD)
  • Salida directa WiFi y RJ45
  • Barrido progresivo
• Conjunto relay óptico-mecánico para videomicroscopía MCXAC
  • Objetivo c/distancia focal: 12mm
  • 2 adaptadores para acoplar a oculares (30 y 38mm)
  • Adaptador de Rosca C
  • Muestra para calibración de mediciones
  • Soporte fijo para observación directa de especímenes
• Software para captura, manipulación, medición y análisis de imágenes Motic Images Plus 3.0
• Software Moticonnect que se baja gratuitamente de Android Market y de Apple Store
• También incluye un mini servidor web que permite ver la imagen en vivo desde cualquier cliente capaz de ver una página escrita con HTML5 (p. ej. Chrome, Firefox, IE)
• Alimentación: 12 Vcc

Pedir Cotización

• Dispositivo de captura digital de imágenes videomicroscópicas
  • Resolución: 2448 x 2048 pixel (5 Mega)
  • Digitalización a 8/12 bit
  • Sensor de gran tamaño: 2/3 de pulgada
  • Pixels retroiluminados, que permiten usar ópticas de mayor apertura numérica, aprovechar mejor la luz disponible y aumentar notablemente la sensibilidad
  • Pixels cuadrados de 3,45 micras
  • Salida USB 3.1 de alta velocidad
  • Puede entregar hasta 88 cuadros por segundo (dependiendo de las condiciones de iluminación, la resolución solicitada y la capacidad de la PC a la que esté conectada), siendo 35,7 cuadros por segundo la velocidad nominal
  • Obturador global (global shutter) que permite capturar la luz de todos los pixels al mismo tiempo, evitando las deformaciones que se observan sobre objetos en rápido movimiento con la tecnología tradicional de obturador rotativo (rolling shutter)
  • Tiempo de exposición ajustable: 14 micro segundos a 2 segundos
  • Acople con roscas C y CS
• Tecnología CMOS Scientific Grade
  • Mejora la sensibilidad
  • Reduce el ruido de fondo
  • Incrementa el rango dinámico
  • Mejora la fidelidad cromática
  • Utiliza técnicas de retro exposición y doble conversión analógica digital con correlación de lecturas
• Software incluido Motic Image Plus 3.0
  • Visualización en vivo
  • Captura de imágenes fijas y video
  • Manipulación y filtro
  • Medición y conteo
  • Análisis
  • Permite guardar plantillas de configuración con sus ajustes de tiempo de exposición, contraste, brillo, saturación, balance de blanco y mucho más
  • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
  • ¡y mucho más!
• Accesorios incluidos:
• Accesorios incluidos:
  • Placa de vidrio c/referencias dimensionales p/sistemas de videomicroscopía 1101002300142
  • Cable USB
  • Pendrive con instalador Motic Images Plus 3.0
• Aplicaciones típicas:
  • Campo claro
  • Contraste de fase
  • Epifluorescencia
  • Documentación
  • Inspección de rutina
  • Estudio de materiales
  • Trabajo industrial
  • Enseñanza
  • Control de calidad
  • Histo-química
  • Cultivo celular
  • Registros con alta velocidad de captura
  • Registros en time-lapse

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

• Dispositivo de captura digital de imágenes videomicroscópicas
  • Resolución: 2448 x 2048 pixel (5 Mega)
  • Digitalización a 8/12 bit
  • Sensor de gran tamaño: 2/3 de pulgada
  • Pixels retroiluminados, que permiten usar ópticas de mayor apertura numérica, aprovechar mejor la luz disponible y aumentar notablemente la sensibilidad
  • Pixels cuadrados de 3,45 micras
  • Salida USB 3.1 de alta velocidad
  • Puede entregar hasta 175 cuadros por segundo (dependiendo de las condiciones de iluminación, la resolución solicitada y la capacidad de la PC a la que esté conectada)
  • Obturador global (global shutter) que permite capturar la luz de todos los pixels al mismo tiempo, evitando las deformaciones que se observan sobre objetos en rápido movimiento con la tecnología tradicional de obturador rotativo (rolling shutter)
  • Tiempo de exposición ajustable: 14 micro segundos a 2 segundos
  • Acople con roscas C y CS
• Tecnología CMOS Scientific Grade
  • Mejora la sensibilidad
  • Reduce el ruido de fondo
  • Incrementa el rango dinámico
  • Mejora la fidelidad cromática
  • Utiliza técnicas de retro exposición y doble conversión analógica digital con correlación de lecturas
• Software incluido Motic Image Plus 3.0
  • Visualización en vivo
  • Captura de imágenes fijas y video
  • Manipulación y filtro
  • Medición y conteo
  • Análisis
  • Permite guardar plantillas de configuración con sus ajustes de tiempo de exposición, contraste, brillo, saturación, balance de blanco y mucho más
  • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
  • ¡y mucho más!
• Accesorios incluidos:
  • Placa de vidrio c/referencias dimensionales p/sistemas de videomicroscopía 1101002300142
  • Cable USB
  • Pendrive con instalador Motic Images Plus 3.0
• Aplicaciones típicas:
  • Campo claro
  • Contraste de fase
  • Epifluorescencia
  • Documentación
  • Inspección de rutina
  • Estudio de materiales
  • Trabajo industrial
  • Enseñanza
  • Control de calidad
  • Histo-química
  • Cultivo celular
  • Registros con alta velocidad de captura
  • Registros en time-lapse

Pedir Cotización

Dimensiones del embalaje: 0,285 x 0,14 x 0,08 m. Peso Bruto: 0,6 kg

Paquete muy avanzado para manipular y analizar imágenes tomadas de microscopios y lupas digitales.

• Incluye todas las funciones del software MI Plus 2.0 :
  • Adquisición
  • Imágenes en vivo
  • Procesamiento
  • Calibración y medicinoes
  • Exportación de resultados
  • etc, etc, etc
• y agrega:
  • Definición manual de los umbrales de segmentación independiente en canales Rojo, Verde, Azul y Luminancia, para su posterior procesamiento por la rutina automática de medición y conteo
  • Creación de múltiples grupos de conteo automático sobre una misma imagen original
  • Armado automático de imágenes de campo extendido componiéndolas como un mosaico de fotografías adyacentes. Cada mosaico puede contener hasta 10 fotografías a lo ancho y 10 a lo alto (mosaico de 100)
  • Armado automático de imágenes con profundidad de campo extendida: permite amalgamar varias fotografías, rescatando en la composición las zonas de mejor foco de cada una de ellas
  • Diagramas 3D manipulables (por ejemplo, transformando niveles de luminancia en coordenadas Z)
• IMPORTANTE: Sólo está disponible para plataformas Windows

Pedir Cotización

Permite conectar simultáneamente dos cámaras MotiCAM a una PC y efectuar diversas operaciones de comparación:

• Dos imágenes en vivo, o imagen en vivo versus registro archivado
• Vista lado a lado
• Superposición dinámica translúcida, con ajuste de escala, posición y ángulo relativo de cada imagen
• Recomendado para estudios forenses, metalográficos, de cultivos, etc.

Pedir Cotización

Ver este software en funcionamiento

Muestrario de escaneos tomados con este sistema (microscopio virtual)

• Convierte cualquier microscopio trinocular en un microscopio de escaneo digital, por una fracción del costo
• Especialmente útil para crear Laboratorios Remotos y Aulas Híbridas
• Permite crear un repositorio de imágenes y un microscopio virtual a su institución, a partir de sus propios preparados, de manera ajustada exactamente a sus necesidades, sin depender de proveedores externos de contenidos ni aplicaciones. No usa Adobe Flash Player (lo que hoy sería un grave problema de compatibilidad) ni requiere que sus alumnos instalen ningún software especial. Con un simple navegador de Internet basta
• Sólo precisa agregar una Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite y el adaptador para rosca C que su microscopio precise
• Toma en tiempo real las secuencias de imágenes que le envía la cámara mientras que un usuario desplaza la platina de su microscopio, recorriendo el portamuestras en zigzag
• Los movimientos del operador no precisan ser lentos o de gran precisión, sólo debe asegurarse de que en cada barrido se vuelva a tomar una pequeña franja de la línea anterior y que se respete la velocidad de proceso básico que imponga su PC
• El software:
  • Reconoce los puntos en común de la cadena de imágenes y compone una única fotografía de muy alta resolución (cientos de Megapixels), que puede usarse para proveer una capacidad de registro y análisis que, en circunstancias normales, sólo podría conseguirse con un acceso en vivo al microscopio y sus preparados
  • Compensa automáticamente las sombras y el balance de blanco
  • Acepta calibraciones dimensionales, permitiendo efectuar mediciones sobre las imágenes y sobreimprmiir dinámicamente la barra de escala más adecuada
  • Avisa al usuario si está moviendo la platina demasiado rápido para las capacidades de su sistema
  • Si la PC del usuario cuenta con 2 monitores, el software mostrará la imagen en vivo actual en uno y el prgreso de la compuesta en el otro
  • Guarda las imágenes con o sin compresión, de acuerdo a la elección del usuario, en los formatos: JPG, PNG, TIFF, BMP, WSI
  • Si los especímenes presentan problemas de profundidad de campo, el software también permite hacer una imagen compuesta de una misma región a distintas profundidades, tomando las partes de mejor foco de cada fotografía. El resultado será bueno si se mantiene constante la magnificación de los elementos de la escena a lo largo de las distitnas imágenes tomadas
  • Puede hacer el escaneo en bruto de una cantidad arbitraria de portamuestras y luego efectuar el proceso de exportación a imágenes de gran tamaño en un lote de trabajo desatendido, por ejemplo en un horario nocturno
  • Uno de los formatos de exportación, el DZI, es particularmente interesante porque genera una página web (archivo HTML) con un subdirectorio asociado, que utiliza una estrategia muy similar a la de Google Maps para mostrar imágenes en todo el rango de magnificaciones disponible. Muestra las vistas casi instantáneamente al descargar solo la región que se está viendo y solo con la resolución solicitada. Las vistas subsiguientes se descargan cuando el usuario se desplaza o hace zoom. Esta estrategia no mejora la experiencia del usuario sino que, fundamentalmente, reduce la carga sobre el ancho de banda para las instituciones que decidan hacer disponibles sus escaneos en línea

Campos típicos de aplicación

• Patología
• Hematología
• Citología
• Oncología
• Diagnóstico
• Microscopía computacional
• Patología cuantitativa
• Educación
• Microbiología y biología en general
• Ciencias de los materiales

Modestos requermientos de sistema:

• Windows 10
• 2GB de RAM
• CPU dual core de 3,2 GHz
• Disco SSD de 256 GB para manejar los archivos temporarios
• Disco duro de 1TB para el almacenamiento permanente
• Puerto USB 3,0 libre

Pedir Cotización

Recursos on line

Video en YouTube
Otro corto con este kit en funcionamiento

Video en YouTube
Ejemplo de uso en tiempo real y exportación al disco local para poder revisar la imagen de muy alta resolución con un explorador de internet

Video en YouTube
Idem anterior, pero exportando a un paquete externo (VMscope Digital Slide Suite) para comprartir las imágenes de muy alta resolución tomadas a través de un almacenamiento dedicado en la nube

• Dispositivo mecánico-óptico que:
  • Adapta los de diámetros y modos de fijación (Rosca C vs cuello con prisionero)
  • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular con una magnificación de 0,5 X
  • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
• Acople lado cámara: Rosca C estándar (prácticamente la totalidad de las cámaras de videomicroscopía existentes)
• Acople lado microscopio: Cilindríco con entalladura para prisionero con diámétro según ISO 10935
• Preferimos usar este adaptador en lugar del CCAD BAx10 cuando es preciso sincronizar perfectamente y con comodidad el enfoque de los oculares con el de la cámara
• Compatible con :
  • Microscopio Trinocular de Campo Claro 1000X, con Optica Plana conjugada a infinito e iluminación LED B-383PLi
  • Microscopio Trinocular de Campo Oscuro 1000X, con Optica Plana e iluminación LED B-383DK
  • Microscopio metalográfico trinocular, c/óptica plana infinita de alto contraste, luz transmitida, reflejada y polarizada B-383MET
  • Microscopio trinocular con óptica IOS PLAN y aumentos máximos de 1000x B-510BF
  • Microscopio trinocular con contraste de fase, óptica IOS PLAN y aumentos máximos de 1000x B-510PH
  • Lupa estereoscópica trinocular autónoma, con Zoom 7 a 45X, iluminación LED y batería recargable SLX-3
  • ¡y muchos más!

• ¡Garantía Extendida 5 años!

Pedir Cotización

• Dispositivo mecánico-óptico que:
  • Adapta los de diámetros y modos de fijación (Rosca C vs cuello con prisionero)
  • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
  • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
• Acople lado cámara: Rosca C estándar
• Acople lado microscopio: Cilindríco c/entalladura p/prisionero
  • Diámetro máximo: 29,8mm
  • Diámetrro mínimo (entalladura): 26,8 mm
• Compatibilidad comprobada con los modelos:
  • AE21
  • AE31
  • Axiolab Trinocular
  • BA200 Trinocular
  • BA300Pol Trinocular
  • BA400 Trinocular
  • INV MET T
  • L1200 B HTG (usar sin el anillo separador de Rosca C)
  • L2000 A HTG

• ¡Garantía Extendida 5 años!

Pedir Cotización

• Dispositivo mecánico-óptico que:
  • Adapta los de diámetros y modos de fijación (Rosca C vs cuello con prisionero)
  • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular con una magnificación de 0,5 X
  • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
• Acople lado cámara: Rosca C estándar (prácticamente la totalidad de las cámaras de videomicroscopía existentes)
• Acople lado microscopio: Cilindríco con entalladura para prisionero con diámétro según ISO
  • Diámetro máximo: 38 mm
  • Diámetrro mínimo (entalladura): 35,8 mm
• Compatible con una amplia variedad de equipos:
  • Microscopio ergonómico Trinocular c/Optica Extra Plana Elite Corregida a Infinito e iluminación LED BA210E LED Trinocular
  • Microscopio ergonómicoTrinocular de rutina c/Optica Extra Plana Corregida a Infinito e iluminación LED BA310E Trinocular LED
  • Microscopio Trinocular Ergonómico de Gran Porte c/Optica Extra Plana Corregida a Infinito y Constraste de Fases BA410E Premium CF
  • Lupa Trinocular con gran estativo, Zoom 7,5 a 50x e iluminación LED SMZ-171-TLED
  • Lupa estereoscópica trinocular autónoma, con Zoom 7 a 45X, iluminación LED y batería recargable SLX-3
  • Lupa estereoscópica trinocular, con Zoom 7 a 45X e iluminación LED SZM-LED2
  • Microscopio trinocular de alta gama para análisis de materiales con platina de 6 x 4 pulgadas (desplaza 150 x 100 mm) Panthera TEC-BD/DF/RL 6x4
  • y la mayoría de los equipos de primera marca, que ya adhirieron al estándar ISO 10935

• ¡Garantía Extendida 5 años!

Pedir Cotización

• Dispositivo mecánico-óptico que:
  • Adapta los de diámetros y modos de fijación (Rosca C vs cuello con prisionero)
  • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular con una magnificación de 0,35 X
  • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
• Acople lado cámara: Rosca C estándar
• Acople lado microscopio: Cilindríco c/entalladura p/prisionero c/diámétro ISO
  • Diámetro máximo: 38 mm
  • Diámetro mínimo (entalladura): 35,8 mm

Pedir Cotización

• Dispositivo mecánico-óptico que:
  • Adapta los de diámetros y modos de fijación (Rosca C vs cuello con prisionero)
  • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes, a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
  • Introduce una (des)magnificación de la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
• Acople lado cámara: Rosca C estándar
• Acople lado lupa: Cilindríco c/entalladura p/prisionero
  • Diámetro máximo: 29,8mm
  • Diámetrro mínimo (entalladura): 28 mm
• ATENCION:
  • Las lupas de la serie SMZ-171 (más modernas que las de la serie 168) ya utilizan los puertos estandarizados ISO: CCAD ISO 035X y CCAD BAx10

• ¡Garantía Extendida 5 años!

Pedir Cotización

• Adaptador rosca de rosca tipo C para montar las cámaras MOTICAM 352 y 1000 en algunos viejos bancos metalográficos Olympus
• También puede utilizarse para reemplazar el ocular de la mayoría de los microscopios y lupas estándar
• Ver diagrama con dimensiones

• ¡Garantía Extendida 5 años!

Pedir Cotización

• ¿Cómo elegir un microscopio?
• Primera puesta en marcha de
  • Moticam 1000/2000/3000
  • Microscopio digital DMWB1-223-ASC
• Manual de uso del software Motic Images Plus 2.0 provisto con las cámaras digitales
• Consejos complementarios para el uso del software Motic Images Plus 2.0provisto con las cámaras digitales
• Ejemplos de montaje de una Moticam:
  • En un microscopio metalográfico trinocular
  • En un microscopio biológico trinocular
  • En una lupa estereoscópica trinocular
  • Sobre el ocular de un microscopio binocular
  • Reemplazando el ocular de un microscopio binocular
  • Como lupa electrónica autónoma para observar pequeños objetos
• Lineamientos y temario de los cursos de Videomicroscopía dictados por personal de Tecnología Educativa SA
• Receta para obtener imágenes de máximo contraste (iluminación crítica)
• Cómo obtener buenas imágenes con una MotiCAM
• Cómo calibrar y cómo medir con una MotiCAM
• Cómo hacer una segmentación y conteo semiautomático sobre la imagen tomada con una MotiCAM
• Muestrario de imágenes digitalizadas:
  • Campos sueltos
  • Escaneo de portaobjetos
• Artículos muy interesantes:
  • ¿Qué son y para qué sirven las lupas estereoscópicas o microscopios estereoscópicos?
  • ¿Vale la pena usar oculares de campo amplio (wide field)?
  • ¿Cómo mantener el foco al cambiar de aumento?
  • ¿Cuál es el aumento de una cámara o sistema de videomicroscopía?
  • Uso del aceite de inmersión 1101001300011

• Microscopios Biológicos
• Microscopios para Epifluorescencia
• Microscopios Invertidos
• Microscopios Metalográficos y para Análisis de Materiales
• Lupas Estereoscópicas
• Videomicroscopía
• Escáneres para digitalizar preparados
• Micrótomos



• Muestrario de imágenes digitalizadas con algunos de nuestros equipos
• Manuales, recomendaciones de instalación y videos explicativos
• Indice general de Microscopía
