Instalación de Moticam 1000 en microscopio biológico trinocular - MC1000 + CCAD + BA250.

Si bien en esta página se describe el proceso de armado de un conjunto de equipos en particular, estimamos que -con ligeras variantes- el mismo procedimiento resultará útil para casi cualquier otro equipo trinocular Equipamiento requerido
  • Microscopio Biológico Trinocular BA 250
  • Dispositivo digital de captura de imágenes para microscopio MOTICAM 1000
  • Adaptador de diámetros y magnificación CCAD BA

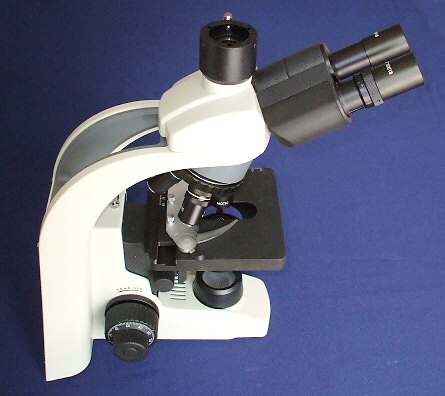

1. Retire la tapa protectora de la salida trinocular del BA200EF-B/BA250.

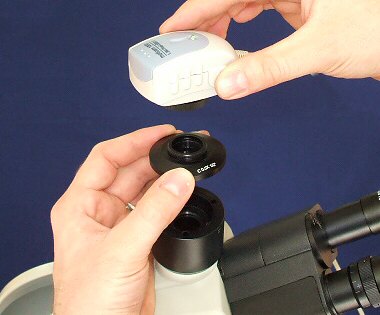

2. Enrosque el separador de rosca C y el adaptador CCAD BA en la MOTICAM 1000.

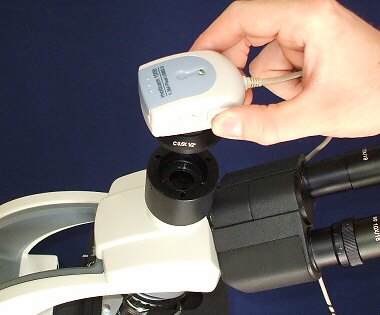

3. Inserte el adaptador CCAD BA en la salida trinocular del BA250.

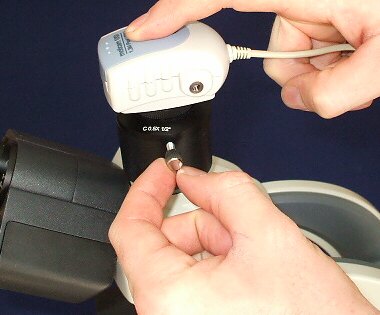

4. Asegure el conjunto con el prisionero roscado de la boca trinocular.

5. Instale el driver y el software de aplicación.

  • Siga las recomendaciones del manual provisto con la MOTICAM 1000
  • Arranque el software de aplicación (seguramente verá alguna imagen borrosa)
  • Recuerde que esta cámara requiere que su PC cuente con un puerto USB2 (el USB común no alcanza)

6. Ponga en marcha al microscopio.

  • Coloque una muestra adecuada y obtenga una imagen clara sobre los oculares
  • No se preocupe aún por la cámara

7. Active la salida trinocular.

Para aprovechar la luz de la mejor manera posible, los microscopios trinoculares no envían luz a la salida de cámara todo el tiempo.

Utilizan un sistema de prismas (o eventualmente espejos) con los que la imagen se envía sólo a los oculares, sólo a la cámara, y en algunos casos (no con el INV MET T) a ambos simultáneamente, con una relación que típicamente es del 80% para la cámara y 20% para los oculares.

El selector de salida usualmente es un manguito cromado deslizante, ubicado cerca de la base del cabezal del instrumento.

  • Coloque el selector en la posición que envía la imágen a la salida de cámara

8. Reajuste el foco.

Es posible que tenga que reajustar ligeramente el foco del objetivo para obtener una imagen óptima en la cámara.

9. Saque algunas fotos.

Los íconos del software de aplicación son bastante intuitivos, con lo que prontamente podrá sacar fotos de prueba.

10. Lea el manual del software.

Aún cuando el uso básico del software es muy sencillo, solamente podrá obtener resultados profesionales conociéndolo en profundidad.

Junto con la cámara se provee un manual resumido en papel. Una vez instalado el software, podrá acceder al manual completo en formato PDF.

Le recomendamos invertir algún tiempo en el mismo y leerlo con atención. El popular método de prueba y error es muy poco adecuado con este conjunto.

Le serán particularmente útiles los capítulos dedicados a: balance de blanco, región de interés (ROI) y control de exposición.
