Instalación de Moticam 1000 en una lupa estereoscópica profesional - MC1000 + CCAD + SMZ 168 TL.

Si bien en esta página se describe el proceso de armado de un conjunto de equipos en particular, estimamos que -con ligeras variantes- el mismo procedimiento resultará útil para casi cualquier otro equipo trinocular.

Versión alternativa: Video en YouTube

Equipamiento requerido

  • Lupa Estereoscópica Trinocular con Zoom SMZ 168 TL
  • Dispositivo digital de captura de imágenes para microscopio MOTICAM 1000
  • Adaptador de diámetros y magnificación CCAD SMZ

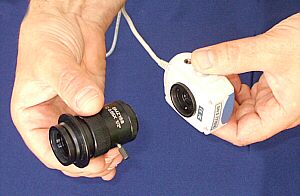

1. Retire la tapa protectora de la cámara MOTICAM 1000 y enrosque el adaptador CCAD SMZ.

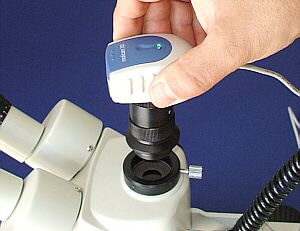

2. Retire la tapa protectora de la salida trinocular de la lupa e inserte el conjunto.

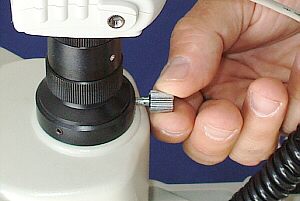

3. Asegure el adaptador con el prisionero de la salida trinocular.

4. Instale el driver y el software de aplicación.

  • Siga las recomendaciones del manual provisto con la MOTICAM 1000
  • Arranque el software de aplicación (seguramente verá alguna imagen borrosa)
  • Recuerde que esta cámara requiere que su PC cuente con un puerto USB2 (el USB común no alcanza)

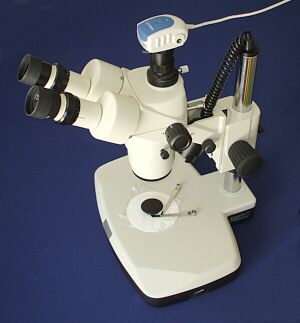

5. Ponga en marcha la lupa.

  • Coloque una muestra adecuada y obtenga una imagen clara sobre los oculares
  • No se preocupe aún por la cámara

6. Active la salida trinocular.

  • Para aprovechar la luz de la mejor manera posible, las lupas trinoculares no envían luz a la salida de cámara todo el tiempo.
  • Utilizan un sistema de prismas (o eventualmente espejos) con los que la imagen se envía sólo a los oculares, sólo a la cámara, y en algunos casos a ambos simultáneamente, con una relación que típicamente es del 80% para la cámara y 20% para los oculares.
  • El selector de salida usualmente es un manguito cromado deslizante, ubicado cerca de la base del cabezal del instrumento.
  • Coloque el selector en la posición que envía la imágen a la salida de cámara

7. Reajuste el foco.

  • Ajuste el foco de la cámara usando la perilla del adaptador CCAD SMZ

8. Saque algunas fotos.

  • Los íconos del software de aplicación son bastante intuitivos, con lo que prontamente podrá sacar fotos de prueba.

9. Lea el manual del software.

  • Aún cuando el uso básico del software es muy sencillo, solamente podrá obtener resultados profesionales conociéndolo en profundidad.
  • Junto con la cámara se provee un manual resumido en papel. Una vez instalado el software, podrá acceder al manual completo en formato PDF.
  • Le recomendamos invertir algún tiempo en el mismo y leerlo con atención. El popular método de prueba y error es muy poco adecuado con este conjunto.
  • Le serán particularmente útiles los capítulos dedicados a: balance de blanco, región de interés (ROI) y control de exposición.
