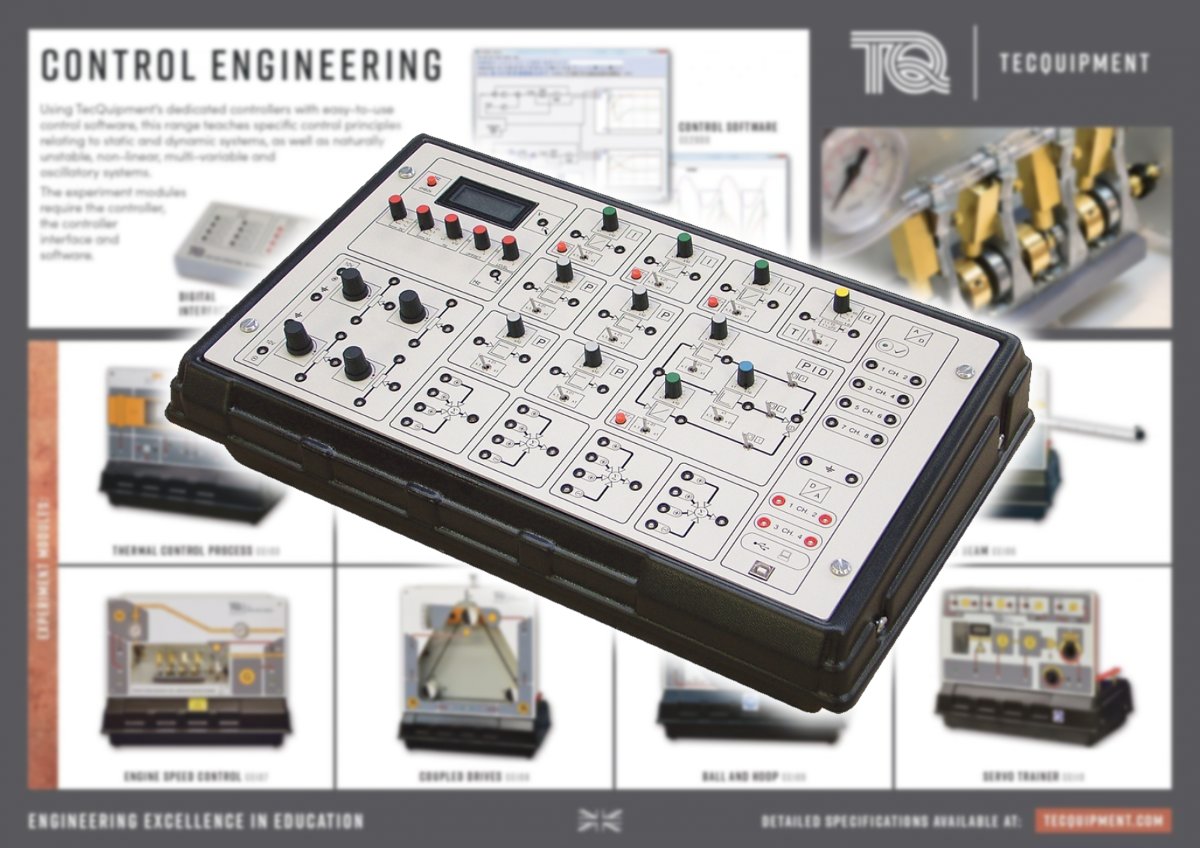

- Compatible con la famila de equipos para la enseñanza de Servocontrol y Control de Procesos de TecQuipment
- Su arquitectura abierta le permitirá integrarlo con facilidad a equipos de terceros y desarrollos de prototipos de su propia institución
- Los bloques analógicos están representados con diagramas mímicos y se accede a ellos a través de terminales con ficha banana
- Los bloques tienen las mismas funciones que los de los controladores industriales pero, a diferencia de estos, permiten configurarlos de manera completamente libre y hacer claramente visible el tránsito de las señales a través de las conexiones patcheadas
- Este módulo incluye:
- 4 sumadores, c/u con tres entradas no inversoras y una entrada inversora
- 4 Amplificadores Proporcionales con ganancia continuamente ajustable
- 3 Integradores continuamente ajustables
- Control completo de tres términos PID (proporcional, integral, derivado) continuamente ajustable
- Retardador de fase ajustable en 3 pasos
- 4 Potenciómetros que pueden usarse tanco como atenuadores como para establecer el/los set point/s
- Generador de funciones: ondas cuadradas, senoidales y diente de sierra, con amplitud, frecuencia y offsets continuamente ajustables
- Voltímetro digital: +/- 15 V (también puede mostrar la frecuencia de salida del generador de funciones)
- Interfaz con 8 conversores A/D y 4 conversores D/A que permiten conectarlo a una PC para efectuar control digital más avanzado
- Software para prácticas de control CE2000
- Cables de patcheo rematados en fichas banana de muy alta calidad
- Existe un equipo alternativo más económico, pero limitado sólo al control digital:
- Interfase digital para prácticas de Servocontrol y Control de Procesos CE122
- Directamente compatible con:
- Plantas de control de procesos sobre la variable temperatura CE103
- Plantas de control de procesos (MISO) con tanques acoplados CE105
- Plantas de control de procesos multivariable (MIMO) con tanques acoplados CE105MV
- Aparato para prácticas de servocontrol: subibaja con bola rodante en equilibrio inestable CE106
- Aparato para prácticas de servocontrol: control de velocidad de un motor de combustión interna CE107
- Aparato p/prácticas de servocontrol: estabilización de velocidad y tensión en sistemas c/actuadores acoplados por correa CE108
- Aparato para prácticas de servocontrol: aro y bola CE109
- Entrenador sobre servomecanismos CE110
