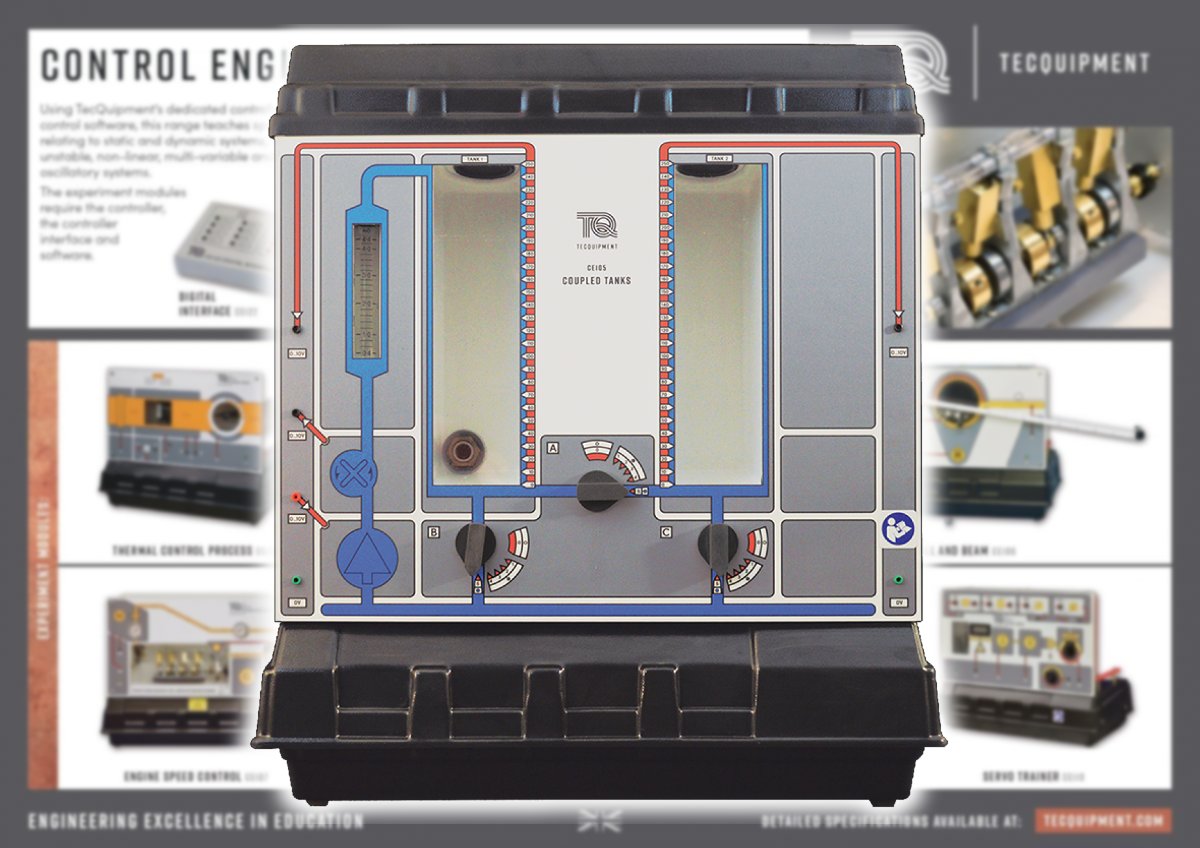

- El Aparato de Tanques Acoplados investiga principios básicos y avanzados de ingeniería de control
- Esto incluye el estudio de sistemas estáticos y dinámicos
- También es un sistema ideal para usar con otras estrategias de control como la lógica difusa
- El CE105 muestra el transporte de fluidos y los problemas de control de nivel de líquido en el control del proceso
- El problema de control básico, es regular el nivel de líquido en uno de los tanques variando la velocidad de la bomba de circulación
- La guía del usuario incluye experimentos que cubren el modelado del sistema usando medidas estáticas y transitorias, análisis de errores en estado estacionario, estudios de respuesta transitoria y métodos de ajuste Ziegler / Nichols
- Cada tanque tiene un sensor de nivel, que proporciona señales de salida proporcionales al nivel de agua en cada tanque
- Una escala en cada tanque, permite a los estudiantes comprobar la calibración del sensor de nivel
- Una bomba de velocidad variable carga agua en el tanque de la izquierda
- Un caudalímetro de tipo rotámetro muestra el caudal
- Un caudalímetro electrónico mide el caudal
- Una válvula conecta este tanque a un segundo tanque (si es necesario), para experimentos con dos tanques
- Requiere que el usuario cuente con uno de estos 2 controladores:
- Tal vez le interese revisar también este otro equipo más avanzado:
- Plantas de control de procesos multivariable (MIMO) con tanques acoplados CE105MV
