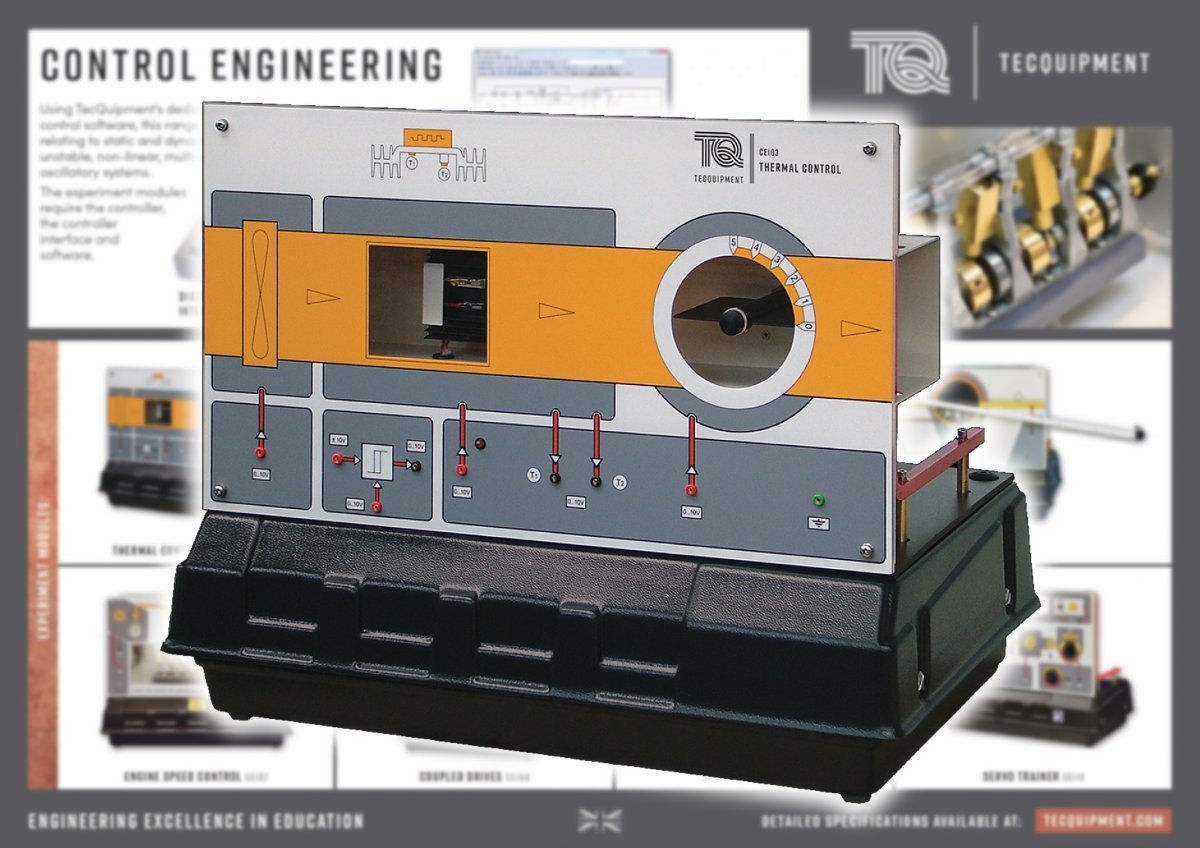

- Emula un proceso industrial común, incluyendo una Planta de aire acondicionado, donde una combinación de ajustes pueden modificar y controlar la temperatura:
- Variación de la entrada de energía térmica al sistema
- Variación de la velocidad de un ventilador de circulación
- Uso de una paleta variable para restringir el flujo
- El aparato tiene un ventilador de velocidad variable que fuerza el aire a través de un conducto
- En dentro del ducto está un bloque calefactor eléctrico
- El equilibrio obtenido entre la energía entregada por el calefactor y el calor perdido por convección y conducción, proporciona una temperatura constante en el bloque
- Dos sensores de temperatura miden la temperatura del bloque
- Un sensor está en contacto térmico directo con el mismo
- El otro sensor se monta en un espaciador con un cierto grado de aislamiento térmico, lo que permite introducir inercia térmica y constantes de tiempo variables en el circuito de control
- Una paleta servo-accionada, montada después del ventilador y del bloque de proceso, crea una restricción variable aguas abajo para crear experimentos más avanzados
- El problema de control es mantener la temperatura del proceso dentro de límites aceptables mientras trabaja bajo diversas condiciones, regulando la energía eléctrica entregada al calefactor, el caudal de aire y la posición de la paleta restrictora
- El proceso en el aparato tiene constantes de tiempo más reducidas que las de los procesos reales para que los prácticos puedan desarrollarse en un módulo común de clases
- Un amplificador de relé con histéresis variable permite realizar experimentos más avanzados
- El diseño flexible del equipo permite al usuario desarrollar muchos otros ejercicios de análisis y control para satisfacer sus necesidades
- Es bueno para experimentos de control avanzado o extendido, y es ideal para proyectos de trabajo estudiantiles
- Requiere que el usuario cuente con uno de estos 2 controladores:
- Módulo de servicios con bloques de control analógico y digital, generador de funciones, setpoint, salida a PC y software CE120 ó
- Interfase digital para prácticas de Servocontrol y Control de Procesos CE122
- Cualquiera de los 2 controladores incluye una licencia de Software para prácticas de control CE2000
