Equipamiento Educativo, Audiovisual... ¡y mucho más!

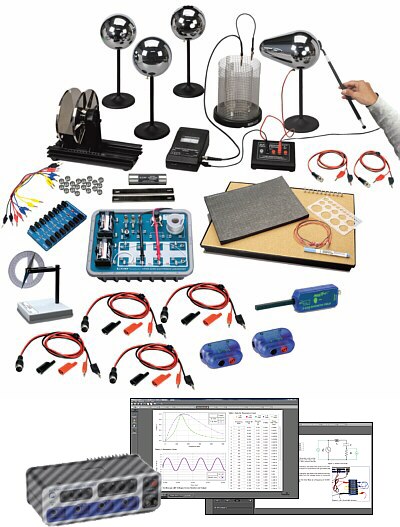

Conjunto p/estudiar Electromagnetismo en el Nivel Superior, c/asistencia computarizada Pasco - UI-5803

Conjunto p/estudiar Electromagnetismo en el Nivel Superior, c/asistencia computarizada UI-5803 ¡Agregue este conjunto a dupla Interfase Universal UI-5000/Software Capstone UI-5401 y no se preocupe más!

Todo lo demás está incluido:

  • Equipos
  • Sensores
  • Programas para conectar y usar sin más junto a su/s PC/s.
  • Experiencias basadas en los contenidos de los libros de texto más populares.
  • Software completamente integrado con adquisición, registro, graficación y análisis de datos experimentales.

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Este equipo contiene las partes siguientes:

  • Juego de Dos Imanes en barra de AlNiCo (150 x13 x 6mm) EM-8620
  • Cámara de blindaje magnético p/puesta a cero de sensores de B EM-8652
  • Laboratorio de electricidad y electrónica elementales CC/CA EM-8656
  • Conjunto p/estudiar electrostática cuantitativa ES-9080B
  • Conjunto para relevamiento de campos eléctricos PK-9023
  • Sensor de Campo Magnético 2D - Línea PasPort PS-2162
  • 2 x Sonda p/medir corriente c/sensores de DDP, rango +/-4A con tensiones flotantes hasta +/-10V respecto de masa PS-2184
  • Juego de 8 cables de 30 cm rematados en fichas banana macho de 4mm SE-7123
  • Juego de 20 mini brújulas p/relevar campos magnéticos estáticos SE-8680
  • Brújula con plano de trabajo arbitrario SF-8619
  • 4 x Sensor de diferencia de potencial p/interfase UI UI-5100
  • Juego de 2 conectores p/las salidas 2 y 3 del generador de funciones de interfases UI UI-5119
  • Placa p/estudiar circuitos LCR con interfase UI UI-5210

Cámara de blindaje magnético p/puesta a cero de sensores de B Pasco - EM-8652

Cámara de blindaje magnético p/puesta a cero de sensores de B EM-8652
  • Es el análogo magnético de una Jaula de Faraday
  • Doble pared
  • Construido con material de muy alta permeabilidad, aún con campos débiles
  • Particularmente recomendado para poner a cero sensores de intensidad de campo magnético

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Pedir Cotización

    Dimensiones del embalaje: 0,11 x 0,11 x 0,115 m. Peso Bruto: 0,23 kg

Recursos on line

Video en YouTube
Ejemplo de uso con el sensor PS-2162

Laboratorio de electricidad y electrónica elementales CC/CA Pasco - EM-8656

Laboratorio de electricidad y electrónica elementales CC/CA EM-8656 Para trabajar con instrumental convencional o las interfases y sensores PASCO

Incluye

  • 24 resistores
  • 7 capacitores
  • 6 diodos
  • 2 transistores
  • 4 LEDs
  • Cables de conexión
  • Bandeja portacomponentes
  • Tablero de conexiones con 36 puntos de conexión y un zócalo para transistores
  • 2 portapilas
  • 3 lámparas miniatura y 3 portalámparas
  • Potenciómetro
  • Bobina con núcleo móvil de hierro dulce

Experiencias incluidas en el manual

  • Conexiones eléctricas
  • Circuitos con lámparas
  • Ley de Ohm
  • Circuitos con resistencias
  • Las diferencias de potencial en los circuitos
  • Las corrientes en los circuitos
  • Leyes de Kirchoff (nodos y mallas)
  • Los capacitores en los circuitos
  • Diodos
  • Transistores

Experiencias adicionales para hacer sólo con interfase y sensores

  • Más sobre la Ley de Ohm
  • Circuitos RC
  • Circuitos LR
  • Circuitos LRC
  • Más sobre diodos
  • Todavía más diodos
  • Más sobre transistores
  • Todavía más transistores
  • Los transistores atacan de nuevo
  • Inducción electromagnética: bobinas e imanes

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Recursos on line

Video en YouTube
Una clase a distancia con este equipo: Circuitos RC

Video en YouTube
Presentación y uso básico

Video en YouTube
Ejemplo de uso básico con el sensor PS-2115

  • Complementos sugeridos

    • Si bien es posible llevar a cabo las experiencias sugeridas en el manual usando instrumentación tradicional, es posible obtener un provecho mucho mayor de este equipo, utilizándolo junto con los siguientes equipos de laboratorio:
    • Sensor de diferencia de potencial con enlace inalámbrico PS-3211
    • Sensor de corriente con enlace inalámbrico PS-3212
    • Laboratorio eléctrico estándar con módulos encastrables, más voltímetro y amperímetro inalámbricos EM-3536
    • Software SPARKvue, Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales - Licencia 1 puesto PS-2401/PS-2401
    • Juego de Dos Imanes en barra de AlNiCo (150 x13 x 6mm) EM-8620
    • Sensor de campo magnético 3D, inalámbrico PS-3221

    Este equipo contiene las partes siguientes:

    • Generadores de carga y plano de prueba p/experiencias de electrostática ES-9057C
    • Electrómetro (Voltímetro de impedancia extremadamente alta) ES-9078A
    • Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. ES-9042A
    • Par de esferas conductoras p/experiencias de electrostática ES-9059C
    • Juego de cuerpos conductores huecos p/experiencias de electrostática ES-9061
    • Generador de alta tensión (y microcorrientes) p/experiencias de electrostática ES-9077
    • Capacitor Variable de grandes dimensiones p/experiencias de electrostática ES-9079

    Generadores de carga y plano de prueba p/experiencias de electrostática Pasco - ES-9057C

    Generadores de carga y plano de prueba p/experiencias de electrostática ES-9057C
    • Dos generadores de cargas (necesariamente complementarias) por fricción y ver que no existe creación ni destrucción de cargas eléctricas
    • Un pequeño plano (conductor) de prueba para explorar densidades superficiales de carga
    • Para usar con la doble jaula de Faraday ES-9042A y electrómetro ES-9078 o sensor de cargas CI-6555 o PS-2132
    • Los extremos libres de las varillas de sujección están rematados en pequeñas esferas conductoras, útiles p/explorar lugares de difícil acceso, tal como el interior de conductores huecos

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Electrómetro (Voltímetro de impedancia extremadamente alta) Pasco - ES-9078A

    Electrómetro (Voltímetro de impedancia extremadamente alta) ES-9078A Este instrumento mide la diferencia de potencial entre sus terminales de entrada, diferenciándose de un voltímetro por su enorme impedancia de entrada.

    Cuando se usa junto con nuestra Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. ES-9042A permite medir la carga neta de cuerpos de prueba.

    • Impedancia de entrada: 100 TeraOhm (¡diez a la catorce Ohm!)
    • Rangos de tensión: +- 3V, +- 10V, +-30V fondo escala
    • Pulsador de puesta a cero
    • Apagado automático
    • Salida compatible con las interfases PASCO
    • Alimentado por 4 pilas AA
    • Incluye cable y manual con sugerencias de aplicación experimental

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. Pasco - ES-9042A

    Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. ES-9042A Cuando se coloca un cuerpo cargado dentro del volúmen encerrado por un conductor (por caso una jaula de Faraday), las cargas de este último se reacomodan de manera de que no exista campo eléctrico dentro de él.

    Aprovechando los corolarios del teorema de Gauss, deducimos que la cantidad de carga distribuida en el exterior de la jaula será exactamente igual a la del cuerpo que se introdujo en su interior (aunque no la haya tocado).

    Como el espacio ocupado por la jaula es una zona equipotencial, la distribución externa del campo es independiente del tamaño, forma o posición del cuerpo cargado (recuérdese que las líneas de fuerza siempre serán perpendiculares a la superficie del conductor).

    Si se encierra la primera jaula dentro de otra más grande, el fenómeno se repetirá, estableciéndose una diferencia de potencial entre ambas que es inversamente
    proporcional a la capacidad existente entre ellas y directamente proporcional a la carga encerrada.

    Esta diferencia de potencial se mide con un instrumento de muy alta impedancia de entrada (nuestro electrómetro ES-9078 o el sensor de cargas para interfase CI-6555 / PS-2132) y se encuentra la carga con una simple multiplicación:

    q = C x V

    Si se quiere estudiar la distribución de cargas superficiales de un cuerpo grande (esfera/s, capacitor de caras planas, etc.) es posible "robarle" algunas con un plano conductor de área pequeña (plano de prueba) y medirlas con este dispositivo, resultando la densidad superficial de carga:

    sigma = q / App

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Capacitor Variable de grandes dimensiones p/experiencias de electrostática Pasco - ES-9079

    Capacitor Variable de grandes dimensiones p/experiencias de electrostática ES-9079
    • Resistente e indeformable: las placas son de plástico reforzado, recubierto con un metalizado conductor
    • Fácil de ajustar: las placas están montadas sobre soportes plásticos con arpones flexibles
    • Fácil de medir: la distancia entre placas se puede leer directamente sobre la pista de soporte
    • Características técnicas:
      • Placas de 18cm de diámetro
      • Banco de alumino extruido de 28 cm (tipo banco óptico) c/escala incorporada
      • Rango de trabajo: desde prácticamente 0 a 225 pF
    • Forma parte de nuestro sistema de estudio cuantitativo de la electrostática ES-9080B

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Conjunto para relevamiento de campos eléctricos Pasco - PK-9023

    Conjunto para relevamiento de campos eléctricos PK-9023
    • Permite relevar las líneas de fuerza y las equipotenciales correspondientes a cualquier configuración bidimensional de cargas.
    • Fácil de usar, fácil de guardar
    • Mínimo costo operativo
    • Para realizar las experiencias se dibujan (con una tinta conductora) electrodos sobre un papel que cuenta con una grilla para facilitar las mediciones.
    • Los electrodos se conectan a una fuente de alimentación y se localizan las líneas equipotenciales con un voltímetro.
    • La dirección de las líneas de fuerza se determinan uniendo las puntas del instrumento y haciéndolas rotar hasta encontrar la máxima diferencia de potencial
    • Incluye:
      • Insumo p/PK-9023: Papel cuadriculado, ligeramente conductor PK-9025A
      • 10 tachuelas
      • 3 Cables de conexión
      • Insumo p/PK-9023 y ES-9060: Fibra con tinta conductora PK-9031B
      • Plantilla
      • Bastidor plástico
      • Planchuela de corcho de 32 x 48 cm
    • Experiencias sugeridas en el manual
      • Dipolos de cargas iguales
      • Dipolos de cargas diferentes
      • Condensador de placas paralelas
      • Condensador cilíndrico
      • Electrodo flotante
      • Aislador flotante
      • Línea y electrodo circular
      • Línea y punto
      • Triodo
      • Modelo de flujo fluídico
    • Insumos disponibles:
      • Insumo p/PK-9023: Papel cuadriculado, ligeramente conductor PK-9025A
      • Insumo p/PK-9023: Papel liso, ligeramente conductor PK-9026A
      • Insumo p/PK-9023 y ES-9060: Fibra con tinta conductora PK-9031B
    • También está disponible el conjunto PK-9023-KIT, similar a este pero sin la fibra con tinta conductora ES-9031B, que puede comprarse por separado justo antes de la época en que se vaya a usar, cosa que conviene porque la tinta conductora se endurece dentro de la fibra dentro del año de fabricada, aún cuando no se la haya destapado o usado
    Recursos on line

    Video en YouTube
    Introducción y ejemplo de uso

    Sensor PASPort de Campo Magnético 2D Pasco - PS-2162

    Sensor PASPort de Campo Magnético 2D PS-2162
    • Entrega simultáneamente dos lecturas:
      • Proyección de B sobre su eje axial
      • Proyección de B sobre un eje que coincide con un radio de la sonda
    • Rango: +/- 1000 Gauss
    • Precisión: 3 Gauss o el 5% de la lectura, a 25grC, después de dejar estabilizar térmicamente 4 minutos y poniéndolo a cero con una cámara de cero Gauss EM-8652
    • Resolución: 0.01 Gauss tomando 10 muestras/s
    • Repetitividad: 0.05%
    • Máxima velocidad de muestreo: 1000Hz
    • Resistente gabinete de policarbonato
    • Incluye cable de extensión tipo PS-2500

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    DataStudio
    Registro del mismo campo variable débil bajo distintas condiciones de muestreo (deberá hacer clic con el botón derecho y guardar el archivo)

    Video en YouTube
    Presentación, montaje y ejemplos de uso básico

  • Equipos complementarios

    •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

    Sonda p/medir corriente c/sensores de DDP, rango +/-4A con tensiones flotantes hasta +/-10V respecto de masa Pasco - PS-2184

    Sonda p/medir corriente c/sensores de DDP, rango +/-4A con tensiones flotantes hasta +/-10V respecto de masa PS-2184
    • Contiene un resistor shunt de precisión de 0,1 Ohm
    • Directamente compatible con nuestros sensores de DDP:
    • La lectura de DDP se transforma en una de corriente usando la función de calculadora de datos en vivo de DataStudio o CapStone

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Juego de 20 mini brújulas p/relevar campos magnéticos estáticos Pasco - SE-8680

    Juego de 20 mini brújulas p/relevar campos magnéticos estáticos SE-8680
    • Una buena alternativa a las limaduras de hierro y sus variantes (visualizadores de panel con burbujas)
    • Alta sensibilidad
    • Permite visualizar la configuración del campo en zonas más amplias
    • Si la separación entre brújulas es suficiente, la representación gráfica no se queda trabada en la configuración del campo más fuerte al que estuvieron sometidas (como pasa con las limaduras)
    • Permite observar claramente la dependencia entre campo y corrientes eléctricas (de variación suficientemente lenta)
      Pedir Cotización

      Dimensiones del embalaje: 0,16 x 0,12 x 0,025 m. Peso Bruto: 0,05 kg
