- Permite relevar las líneas de fuerza y las equipotenciales correspondientes a cualquier configuración bidimensional de cargas.
- Fácil de usar, fácil de guardar
- Mínimo costo operativo
- Para realizar las experiencias se dibujan (con una tinta conductora) electrodos sobre un papel que cuenta con una grilla para facilitar las mediciones.
- Los electrodos se conectan a una fuente de alimentación y se localizan las líneas equipotenciales con un voltímetro.
- La dirección de las líneas de fuerza se determinan uniendo las puntas del instrumento y haciéndolas rotar hasta encontrar la máxima diferencia de potencial

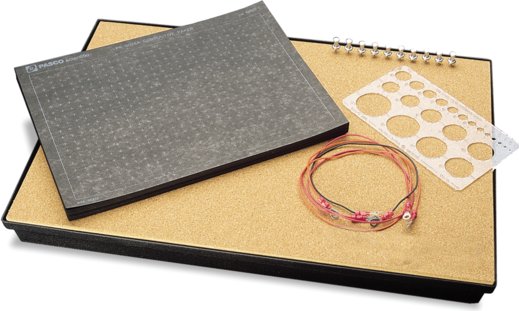

- Incluye:
- Block de 50 hojas cuadriculadas ligeramente conductoras PK-9025B
- 10 tachuelas
- 3 Cables de conexión
- Plantilla
- Bastidor plástico
- Planchuela de corcho de 32 x 48 cm
- También está disponible el conjunto PK-9023, similar a este pero que incluye además la fibra con tinta conductora PK-9031B. Hay que tener la precaución de usarla rápido porque la tinta conductora se endurece dentro de la fibra dentro del año de fabricada, aún cuando no se la haya destapado o usado
