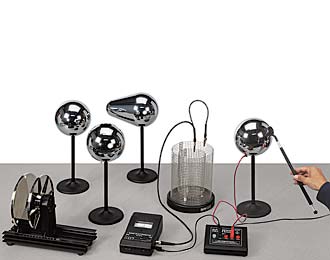

Este equipo contiene las partes siguientes:

  • Generadores de carga y plano de prueba p/experiencias de electrostática ES-9057C
  • Electrómetro (Voltímetro de impedancia extremadamente alta) ES-9078A
  • Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. ES-9042A
  • Par de esferas conductoras p/experiencias de electrostática ES-9059C
  • Juego de cuerpos conductores huecos p/experiencias de electrostática ES-9061
  • Generador de alta tensión (y microcorrientes) p/experiencias de electrostática ES-9077
  • Capacitor Variable de grandes dimensiones p/experiencias de electrostática ES-9079

Generadores de carga y plano de prueba p/experiencias de electrostática Pasco - ES-9057C

Generadores de carga y plano de prueba p/experiencias de electrostática ES-9057C
  • Dos generadores de cargas (necesariamente complementarias) por fricción y ver que no existe creación ni destrucción de cargas eléctricas
  • Un pequeño plano (conductor) de prueba para explorar densidades superficiales de carga
  • Para usar con la doble jaula de Faraday ES-9042A y electrómetro ES-9078 o sensor de cargas CI-6555 o PS-2132
  • Los extremos libres de las varillas de sujección están rematados en pequeñas esferas conductoras, útiles p/explorar lugares de difícil acceso, tal como el interior de conductores huecos

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

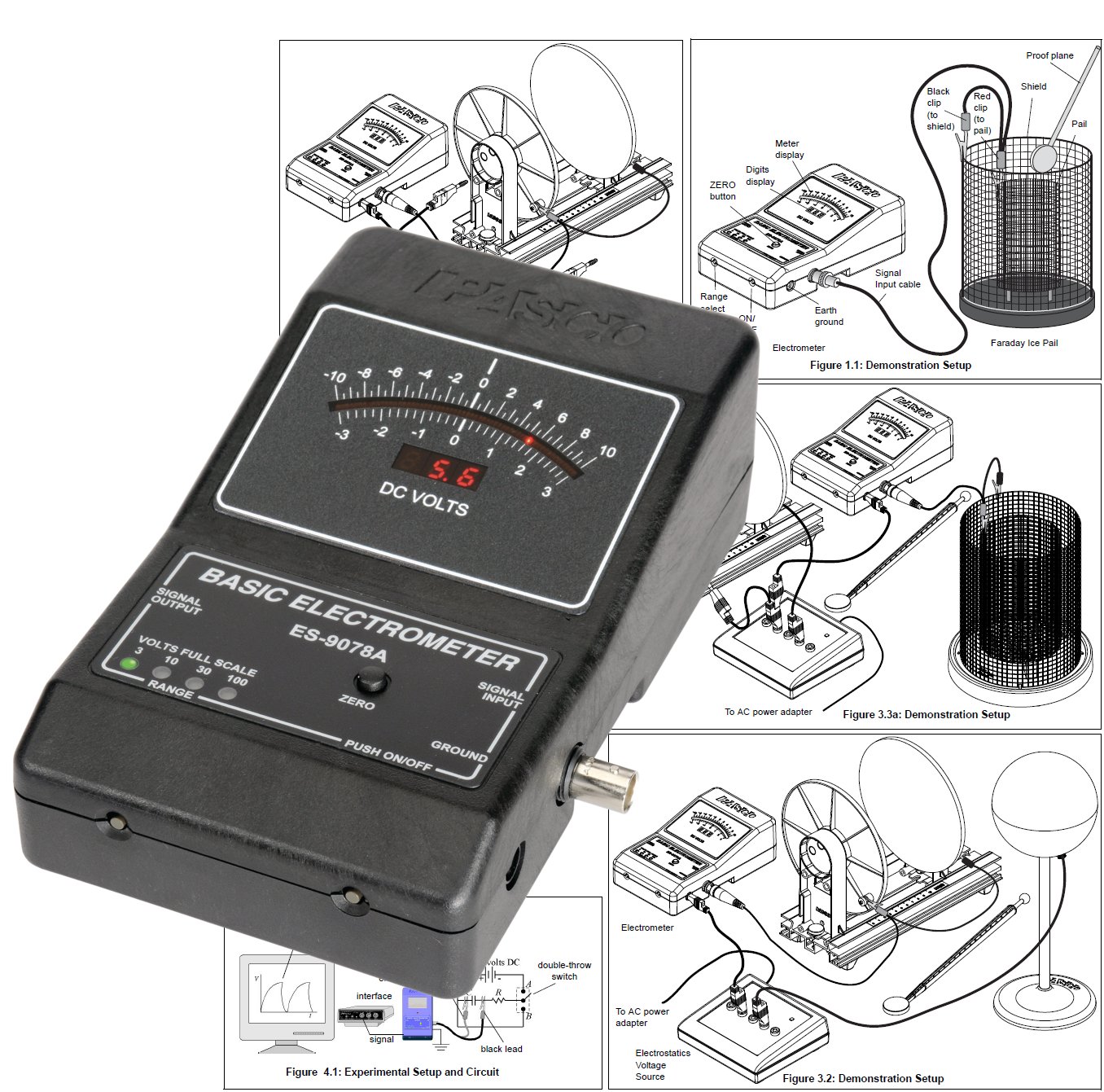

Electrómetro (Voltímetro de impedancia extremadamente alta) Pasco - ES-9078A

Electrómetro (Voltímetro de impedancia extremadamente alta) ES-9078A Este instrumento mide la diferencia de potencial entre sus terminales de entrada, diferenciándose de un voltímetro por su enorme impedancia de entrada.

Cuando se usa junto con nuestra Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. ES-9042A permite medir la carga neta de cuerpos de prueba.

  • Impedancia de entrada: 100 TeraOhm (¡diez a la catorce Ohm!)
  • Rangos de tensión: +- 3V, +- 10V, +-30V fondo escala
  • Pulsador de puesta a cero
  • Apagado automático
  • Salida compatible con las interfases PASCO
  • Alimentado por 4 pilas AA
  • Incluye cable y manual con sugerencias de aplicación experimental

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. Pasco - ES-9042A

Doble jaula de Faraday para laboratorio de electrostática. Se recomienda complementar con un electrómetro. ES-9042A Cuando se coloca un cuerpo cargado dentro del volúmen encerrado por un conductor (por caso una jaula de Faraday), las cargas de este último se reacomodan de manera de que no exista campo eléctrico dentro de él.

Aprovechando los corolarios del teorema de Gauss, deducimos que la cantidad de carga distribuida en el exterior de la jaula será exactamente igual a la del cuerpo que se introdujo en su interior (aunque no la haya tocado).

Como el espacio ocupado por la jaula es una zona equipotencial, la distribución externa del campo es independiente del tamaño, forma o posición del cuerpo cargado (recuérdese que las líneas de fuerza siempre serán perpendiculares a la superficie del conductor).

Si se encierra la primera jaula dentro de otra más grande, el fenómeno se repetirá, estableciéndose una diferencia de potencial entre ambas que es inversamente
proporcional a la capacidad existente entre ellas y directamente proporcional a la carga encerrada.

Esta diferencia de potencial se mide con un instrumento de muy alta impedancia de entrada (nuestro electrómetro ES-9078 o el sensor de cargas para interfase CI-6555 / PS-2132) y se encuentra la carga con una simple multiplicación:

q = C x V

Si se quiere estudiar la distribución de cargas superficiales de un cuerpo grande (esfera/s, capacitor de caras planas, etc.) es posible "robarle" algunas con un plano conductor de área pequeña (plano de prueba) y medirlas con este dispositivo, resultando la densidad superficial de carga:

sigma = q / App

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Capacitor Variable de grandes dimensiones p/experiencias de electrostática Pasco - ES-9079

Capacitor Variable de grandes dimensiones p/experiencias de electrostática ES-9079
  • Resistente e indeformable: las placas son de plástico reforzado, recubierto con un metalizado conductor
  • Fácil de ajustar: las placas están montadas sobre soportes plásticos con arpones flexibles
  • Fácil de medir: la distancia entre placas se puede leer directamente sobre la pista de soporte
  • Características técnicas:
    • Placas de 18cm de diámetro
    • Banco de alumino extruido de 28 cm (tipo banco óptico) c/escala incorporada
    • Rango de trabajo: desde prácticamente 0 a 225 pF
  • Forma parte de nuestro sistema de estudio cuantitativo de la electrostática ES-9080B

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
