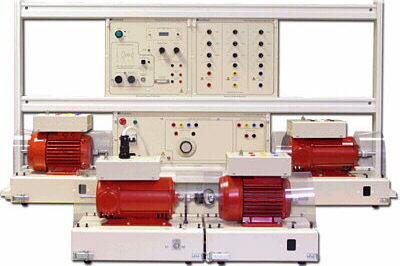

Laboratorio Modular p/Estudios sobre Electrotecnia y Máquinas Eléctricas

Laboratorio Modular p/Estudios sobre Electrotecnia y Máquinas Eléctricas Nuestra propuesta tiene una aproximación modular al equipamiento de los laboratorios de Electrotecnia, Máquinas Eléctricas y Electrónica de Potencia, atendiendo a la gran variedad de orientaciones posibles y al costo relativamente elevado de los equipos relacionados.

La sumatoria de los módulos listados permiten montar un laboratorio completo, con el que se cubre el siguiente programa de estudios:

Principios fundamentales

  • Relaciones entre tensión, corriente y resistencia. La Ley de Ohm
  • Resistores en serie y paralelo
  • Potencia en circuitos de continua
  • Resolución de redes complejas utilizando las Leyes de Kirchoff

Corriente alterna

  • Onda senoidal, ángulo de fase y potencia
  • Sistemas con reactancia capacitiva. Circuitos equivalentes en serie y paralelo.
  • Desplamiento de fase y corriente reactiva
  • Sistemas con reactancia inductiva. Circuitos equivalentes en serie y paralelo.
  • Desplamiento de fase y corriente reactiva
  • Potencia en circuitos de alterna
  • Vectores y fasores en circuitos RC, RL, y RLC
  • Impedancia

Circuitos trifásicos

  • Cargas resistivas balanceadas conectadas en estrella y triángulo
  • Factor de proporcionalidad raíz de 3 en corrientes y tensiones
  • Mediciones trifásicas de la potencia
  • Determinación de la secuencia de fases

Transformadores Monofásicos

  • Relaciones entre tensiones, corrientes, números de espiras
  • Transformadores elevadores y reductores
  • Formas de onda de tensión y corriente
  • Polaridad de los bobinados
  • Características bajo carga, regulación de tensión
  • Autotransformadores
  • Transformadores en paralelo
  • Transformadores de corriente

Transformadores Trifásicos

  • Polaridad de los bobinados
  • Conexiones estrella, triángulo, triángulo abierto y zig-zag
  • Relaciones entre tensiones y corrientes
  • Establecimiento del factor de proporcionalidad raíz(3)
  • Características bajo carga
  • Diagramas fasoriales de transformadores en vacío y bajo carga
  • Diferencia de fase entre primario y secundario

Generadores de Corriente Continua

  • Generador de CC con estator en paralelo (shunt)
  • Generador de CC compuesto (compound)
  • Generador de CC con exitación independiente

Motores de Corriente Continua

  • Motor de CC con estator en paralelo (shunt)
  • Motor de CC con estator en serie (motor serie)
  • Motor de CC compuesto (compound)
  • Motor de CC con excitación independiente

Motor Serie Universal

  • Características del motor universal alimentado con corriente continua
  • Velocidad de giro vs torque
  • Potencia vs torque
  • Rendimiento vs torque
  • Características del motor universal alimentado con corriente alterna
  • Velocidad de giro vs torque
  • Potencia vs torque
  • Rendimiento vs torque
  • Control del sentido de giro
  • Necesidad y uso del bobinado compensador

Motores Trifásicos

  • Motor de inducción con rotor en jaula de ardilla
  • Conexión en estrella - Tensiones y corrientes
  • Conexión en triángulo - Tensiones y corrientes
  • Curvas torque/velocidad/rendimiento

Motores Monofásicos de Corriente Alterna

  • Motor de inducción - Arranque a capacitor, régimen inductivo
  • Arranque
  • Efecto del capacitor de arranque
  • Efecto del capacitor sobre la respuesta en régimen
  • Curvas torque/velocidad/rendimiento

Generadores Trifásicos/Motores Sincrónicos

  • Ensayos a circuito abierto
  • Ensayos en cortocircuito
  • Relación entre la velocidad del eje y las formas de tensión y corriente
  • Procedimiento de sincronización
  • Operación de una máquina sincrónica
  • Regulación de tensión de una máquina sincrónica
  • Curvas de variación de reactancia

Control Electromagnético de Motores

  • Arranque directo en línea con control electromagnético: control de dos y tres hilos, local y remoto
  • Activación en pulsos cortos, con control manual de encendido y apagado (inching)
  • Activación en pulsos ultracortos, con control manual de encendido y automático temporizado del apagado (jogging)
  • Arranque estrella-triángulo: temporizado y conmutado según la velocidad angular
  • Arranque con impedancias en el estator
  • Control del sentido de giro con arranque directo en línea
  • Arranque directo en línea y frenado por inyección de continua, temporizado o controlado por velocidad angular
  • Arranque directo en línea y frenado por inversión de fase, temporizado o controlado por velocidad angula
  • Arranque de motor de continua, temporizado o controlado por velocidad angular
  • Frenado dinámico de un motor de continua con carga mecánica de gran inercia y con inercia despreciable
  • Componentes típicos: conmutadores, contactores, relays, protecciones contra sobrecargas
  • Configuraciones de motor: trifásico de inducción en estrella y triángulo, de continua en shunt y compound

Electrónica de Potencia: Control de Motores de Alterna (3F)

  • Funciones de control
  • Formas de las tensiones generadas por los inversores
  • Frecuencia de portadora
  • Formas de onda de las corrientes que los motores toman de los inversores
  • Relaciones entre frecuencia, velocidad de rotación, corriente y tensión del motor
  • Características torque/velocidad con excitaciones de diferentes frecuencias
  • Refuerzo de tensión a bajas frecuencias (voltage boost)
  • Características tensión/frecuencia

Equipos de la familia


    68-600 Sistema de Instrumentación Trifásica Virtual Powerframes p/Laboratorio de Electrotecnia
    67-505 Balanza dinamométrica p/ensayo de máquinas eléctricas rotativas
    60-105 Fuente de Alimentación Universal Powerframes p/Laboratorio de Electrotecnia
    67-142 Panel c/Carga Resistiva Trifásica Powerframes, c/comutadores selectores de valor
    91-200 Estructura tipo Rack p/contener Paneles del Sistema Powerframes
    60-070-ECT Módulo Powerframes p/ la Enseñanza de Circuitos Eléctricos en Laboratorios de Electrotecnia
    60-070-TFM Módulo Powerframes p/el estudio de Transformadores Monofásicos y Trifásicos en Laboratorios de Electrotecnia
    64-501 Motor de Inducción Trifásico c/Rotor Jaula de Ardilla Powerframes p/Laboratorio de Electrotecnia
    64-110 Motor de Inducción Monofásico Powerframes, arranque a capacitor/régimen inductor p/Laboratorios de Electrotecnia
    63-120 Máquina Rotativa Compound de CC Powerframes p/Laboratorio de Electrotecnia

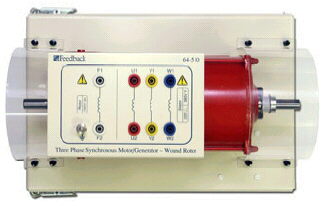

    60-070-SMC Máquina Rotativa Trifásica Sincrónica Powerframes p/Laboratorio de Electrotecnia
    60-070-SUM Motor Serie Universal Powerframes p/Laboratorio de Electrotecnia
    60-070-EMC Módulo Powerframes p/el Estudio de Dispositivos de Control Electromagnético de Motores en Laboratorios de Electrotecnia
    60-070-ASC Módulo Powerframes p/el Estudio del Control de Velocidad de Motores de CA (ex 66-110) enLaboratorios de Electrotecnia
Sistema de Instrumentación Trifásica Virtual Powerframes p/Laboratorio de Electrotecnia 68-600
  • Sistema completo para ensayos trifásicos estándar, con conexión a PC
  • Seis canales optoaislados
  • Proceso dedicado de señales con DSP
  • Tres canales de tensión (hasta 600V entre bornes y 320V respecto de tierra) y tres canales de corriente (hasta 14A)
  • Aislación entre canales superior a 1kV
  • Con entrada extra para acoplar al banco de ensayo de máquinas rotativas con balanza dinamométrica 67-505 y panel de control 68-445, midiendo torque y velocidad angular
  • Máxima velocidad de muestreo: 512 kHz
  • Buffer: 1024
  • Resolución: 12 bit (4096 niveles)
  • Conexión a PC por puerto USB2
  • Lecturas
    • Display numérico
    • DDP/s
    • Fase
    • Corriente/s
    • Factor de potencia
    • Potencia real y aparente
    • Tolera armónicos
    • Vectorscopio 3 x V y 3 x I
    • Armónicas
    • Magnitud y fase de cada armónica
    • Distorsión armónica total
  • IMPORTANTE: Requiere que el usuario cuente con una licencia del software Espial 93-420
Balanza dinamométrica p/ensayo de máquinas eléctricas rotativas 67-505
  • Módulo de servicios mecánicos para el ensayo de máquinas rotativas
  • Se trata de una máquina eléctrica rotativa cuyo estator no es solidario a la carcaza, sino que está vinculado a través de celdas de carga. Con estas se mide, por reacción, el torque que está ejecutando el eje del rotor
  • Permite:
    • Oponer un torque programado a los motores que se ensayen
    • Impulsar con una velocidad determinada a los generadores que se ensayen
  • El comportamiento puede controlarse:
    • Manualmente desde el panel de control 68-445
    • Automáticamente desde la PC con el panel de control 68-445, módulo general de instrumentación virtual 68-600 y software ESPIAL 93-420, con lo que podrán registrar, graficar y analizar simultáneamente y de manera vinculada parámetros eléctricos y mecánicos (torque y/o velocidad)
Fuente de Alimentación Trifásica Universal para Laboratorio 60-105
  • Completamente protegida, con térmica, disyuntor diferencial y fusibles sobre las salidas
  • Botón de apagado de emergencia
  • Indispensable para llevar a cabo ensayos de transformadores en cortocircuito, rotor trabado y generación
  • Panel frontal:
    • Parada de emergencia
    • Luz testigo funcionamiento
    • Disyuntor diferencial, con reset automático cuando se corta su alimentación
    • Conector de tierra de 4mm
    • Salida trifásica variable (3 líneas y neutro), hasta 4 A/línea, protegidas con fusibles individuales
    • Salida de CC variable, hasta 5A
    • Salida trifásica fija (3 líneas y neutro), hasta 4A
    • Salida de CC fija, hasta 5A, protegida por fusible
  • Panel trasero
    • Salida IEC1010 1 hasta 10 A, también protegido por el botón de emergencia
    • Bloque de 12 terminales planos de 6 mm para unificar la conexión a conectar a tierra otros módulos
    • Cable de conexión de 5 conductores, con identificación colores ajustados a las recomendaciones del IEC (R: café, S: negro, T: gris, N: azul, tierra: verde y amarillo)

  • ¡Garantía Extendida 2 años!
Panel c/Carga Resistiva Trifásica Powerframes, c/comutadores selectores de valor 67-142
  • Frente de acero, con pintura horneada y diagrama mímico serigrafiado
  • Conexiones con fichas banana hembra de seguridad (con doble aislación)
  • Con gabinete y patas de goma p/apoyar en mesada y trabas para fijar en rack 91-200
  • Protegido por fusibles
  • Cada banco de resistores tiene un juego de interruptores con el que se pueden conseguir 7 valores diferentes de resistencia, entre 547 y 3770 Ohm
  • Disipación máxima: 100W por banco

  • ¡Garantía Extendida 2 años!
Estructura tipo Rack p/contener Paneles del Sistema Powerframes 91-200
  • Parantes de plástico inyectado con fibras minerales
  • Completamente aislante
  • Gran resistencia mecánica
  • Con canales fresados que permiten montar, acomodar y desmontar fácilmente nuestros módulos Powerframes
  • Patas grandes de goma blanda que no rayan los muebles
  • Dimensiones:
    • Ancho: 130 cm
    • Alto: 100 cm
    • Profundidad: 50 cm (las patas se proyectan 30 cm hacia delante del bastidor y los otros 20 quedan hacia atrás)

  • ¡Garantía Extendida 2 años!
Módulo Powerframes p/ la Enseñanza de Circuitos Eléctricos en Laboratorios de Electrotecnia 60-070-ECT Conjunto de dos paneles de nuestra Serie 60-070, dedicado al conjunto de principios sobre los que se basa la electrotecnia.

Temas abordados

  • Principios fundamentales
    • Relaciones entre tensión, corriente y resistencia. La Ley de Ohm
    • Resistores en serie y paralelo
    • Potencia en circuitos de continua
    • Resolución de redes complejas utilizando las Leyes de Kirchoff
  • Corriente alterna
    • Onda senoidal, ángulo de fase y potencia
    • Sistemas con reactancia capacitiva. Circuitos equivalentes en serie y paralelo.
    • Desplamiento de fase y corriente reactiva
    • Sistemas con reactancia inductiva. Circuitos equivalentes en serie y paralelo.
    • Desplamiento de fase y corriente reactiva
    • Potencia en circuitos de alterna
    • Vectores y fasores en circuitos RC, RL, y RLC
    • Impedancia
  • Circuitos trifásicos
    • Cargas resistivas balanceadas conectadas en estrella y triángulo
    • Factor de proporcionalidad raíz de 3 en corrientes y tensiones
    • Mediciones trifásicas de la potencia
    • Determinación de la secuencia de fases

  • ¡Garantía Extendida 2 años!

  • IMPORTANTE: Complementos Requeridos
  •   Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.
    Módulo Powerframes p/el estudio de Transformadores Monofásicos y Trifásicos en Laboratorios de Electrotecnia 60-070-TFM Conjunto de dos paneles de nuestra Serie 60-070, dedicado al estudio de máquinas eléctricas estáticas

    Temas abordados

    • Tranformadores Monofásicos
      • Relaciones entre tensiones, corrientes, números de espiras
      • Transformadores elevadores y reductores
      • Formas de onda de tensión y corriente
      • Polaridad de los bobinados
      • Características bajo carga, regulación de tensión
      • Autotransformadores
      • Transformadores en paralelo
      • Transformadores de corriente
    • Transformadores Trifásicos
      • Polaridad de los bobinados
      • Conexiones estrella, triángulo, triángulo abierto y zig-zag
      • Relaciones entre tensiones y corrientes
      • Establecimiento del factor de proporcionalidad raíz(3)
      • Características bajo carga
      • Diagramas fasoriales de transformadores en vacío y bajo carga
      • Diferencia de fase entre primario y secundario

    • ¡Garantía Extendida 2 años!

  • IMPORTANTE: Complementos Requeridos
  •   Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.
    Motor de  Inducción Trifásico c/Rotor Jaula de Ardilla Powerframes p/Laboratorio de Electrotecnia 64-501
    • Para estudiar usos, conexiones y características de funcionamiento
    • Con bobinados independientes, se puede conectar en estrella o triángulo
    • Tensión de trabajo: 380V en estrella, 220V en delta
    • Potencia nominal: 250W
    • Eje de 12mm
    • Base con altura estandarizada, espigas de alineamiento y seguro de encastre para usar con otras máquinas de la Serie 60-070

    • ¡Garantía Extendida 2 años!

  • Temas abordados con este equipo
  • Motores Trifásicos
    • Motor de inducción con rotor en jaula de ardilla
    • Conexión en estrella - Tensiones y corrientes
    • Conexión en triángulo - Tensiones y corrientes
    • Curvas torque/velocidad/rendimiento

  • IMPORTANTE: Complementos Requeridos
  •   Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.

  • Temas abordados con este equipo
    • Motor de inducción - Arranque a capacitor, régimen inductivo
    • Arranque
    • Efecto del capacitor de arranque
    • Efecto del capacitor sobre la respuesta en régimen
    • Curvas torque/velocidad/rendimiento

  • IMPORTANTE: Complementos Requeridos
  •   Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.
    Máquina Rotativa Compound de CC Powerframes p/Laboratorio de Electrotecnia 63-120
    • Para estudiar usos, conexiones y características de funcionamiento
    • Múltiples usos según las conexiones de efectuadas
    • Motor serie, paralelo, shunt corto y shunt largo
    • Generador con excitación independiente y autoexcitado
    • Potencia nominal: 250 W
    • Velocidad nominal: 2000 rpm
    • Máxima velocidad: 6000 rpm
    • Eje de 12 mm de diámetro que sobresale por los dos extremos de la máquina
    • Base con sistema de encastre rápido
    • Guarda de seguridad transparente

    • ¡Garantía Extendida 2 años!

  • Temas abordados con este equpo
  • Generadores de Corriente Continua
    • Generador de CC con estator en paralelo (shunt)
    • Generador de CC compuesto (compound)
    • Generador de CC con exitación independiente

    Motores de Corriente Continua

    • Motor de CC con estator en paralelo (shunt)
    • Motor de CC con estator en serie (motor serie)
    • Motor de CC compuesto (compound)
    • Motor de CC con excitación independiente
    Máquina Rotativa Trifásica Sincrónica Powerframes p/Laboratorio de Electrotecnia 60-070-SMC Conjunto de máquina y panel de control de nuestra Serie 60-070, para realizar prácticas sobre generadores trifásicos y motores sincrónicos.

    Temas abordados

    • Ensayos a circuito abierto
    • Ensayos en cortocircuito
    • Relación entre la velocidad del eje y las formas de tensión y corriente
    • Procedimiento de sincronización
    • Operación de una máquina sincrónica
    • Regulación de tensión de una máquina sincrónica
    • Curvas de variación de reactancia

    • ¡Garantía Extendida 2 años!

  • IMPORTANTE: Complementos Requeridos
  • Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.

  • Temas abordados con este equipo
    • Características del motor universal alimentado con corriente continua
    • Velocidad de giro vs torque
    • Potencia vs torque
    • Rendimiento vs torque
    • Características del motor universal alimentado con corriente alterna
    • Velocidad de giro vs torque
    • Potencia vs torque
    • Rendimiento vs torque
    • Control del sentido de giro
    • Necesidad y uso del bobinado compensador

  • IMPORTANTE: Complementos Requeridos
  •   Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.
    Módulo Powerframes p/el Estudio de Dispositivos de Control Electromagnético de Motores en Laboratorios de Electrotecnia 60-070-EMC Conjunto de tres paneles de nuestra Serie 60-070, para revisar una amplia variedad de técnicas utilizadas en el control de motores eléctricos.

    Temas abordados:

    • Arranque directo en línea con control electromagnético: control de dos y tres hilos, local y remoto
    • Activación en pulsos cortos, con control manual de encendido y apagado (inching: el motor está activado tanto tiempo como el operador apriete el pulsador)
    • Activación en pulsos ultracortos, con control manual de encendido y automático temporizado del apagado (jogging: cada vez que el operador aprieta el pulsador el motor recibe un pulso de duración predeterminada)
    • Arranque estrella-triángulo: temporizado y conmutado según la velocidad angular
    • Arranque con impedancias en el estator
    • Control del sentido de giro con arranque directo en línea
    • Arranque directo en línea y frenado por inyección de continua, temporizado o controlado por velocidad angular
    • Arranque directo en línea y frenado por inversión de fase, temporizado o controlado por velocidad angula
    • Arranque de motor de continua, temporizado o controlado por velocidad angular
    • Frenado dinámico de un motor de continua con carga mecánica de gran inercia y con inercia despreciable
    • Componentes típicos: conmutadores, contactores, relays, protecciones contra sobrecargas
    • Configuraciones de motor: trifásico de inducción en estrella y triángulo, de continua en shunt y compound

    • ¡Garantía Extendida 2 años!

  • Temas abordados con este equipo
    • Arranque directo en línea con control electromagnético: control de dos y tres hilos, local y remoto
    • Activación en pulsos cortos, con control manual de encendido y apagado (inching: el motor está activado tanto tiempo como el operador apriete el pulsador)
    • Activación en pulsos ultracortos, con control manual de encendido y automático temporizado del apagado (jogging: cada vez que el operador aprieta el pulsador el motor recibe un pulso de duración predeterminada)
    • Arranque estrella-triángulo: temporizado y conmutado según la velocidad angular
    • Arranque con impedancias en el estator
    • Control del sentido de giro con arranque directo en línea
    • Arranque directo en línea y frenado por inyección de continua, temporizado o controlado por velocidad angular
    • Arranque directo en línea y frenado por inversión de fase, temporizado o controlado por velocidad angula
    • Arranque de motor de continua, temporizado o controlado por velocidad angular
    • Frenado dinámico de un motor de continua con carga mecánica de gran inercia y con inercia despreciable
    • Componentes típicos: conmutadores, contactores, relays, protecciones contra sobrecargas
    • Configuraciones de motor: trifásico de inducción en estrella y triángulo, de continua en shunt y compound

  • IMPORTANTE: Complementos Requeridos
  •   Para llevar a cabo las prácticas previstas con este equipo es necesario contar con algunos servicios de alimentación, medición y carga provistos por los módulos de uso común de la Serie 60-070 o contar con otros de uso equivalente.
    Panel de control electrónico para motores de CA 60-070-ASC
    • Módulo que se agrega a algunos de nuestros sistemas PowerFrames para abordar los temas de control electrónico de máquinas de alterna
    • Módulos que se utilizan junto con este equipo para llevar a cabo las prácticas propuestas en el manual:
      • Fuente universal 60-105 o equivalente
      • Motor jaula de ardilla trifásico 64-501 o equivalente
      • Balanza Dinamométrica y Panel de Control 67-502 + 68-441-2 o equivalente
      • Acople mecánico motor-balanza dinamométrica 68-703 o equivalente
      • Juego de cables de conexión de seguridad reforzados, con doble aislación 68-800 o equivalente
      • 2 x Aislador de seguridad p/medición de tensión y corriente 68-150 o equivalente
      • Osciloscopio doble trazo de, al menos, 50MHz de ancho de banda
      • Voltímetro de alterna con bobina móvil y amperímetro de hierro móvil 68-111 o equivalente

    Temas abordados:

    • Principios teóricos que fundamentan el control electrónico de máquinas de alterna
    • Funciones de control
    • Formas de las tensiones generadas por los inversores
    • Frecuencia de portadora
    • Formas de onda de las corrientes que los motores toman de los inversores
    • Relaciones entre frecuencia, velocidad de rotación, corriente y tensión del motor
    • Características torque/velocidad con excitaciones de diferentes frecuencias
    • Refuerzo de tensión a bajas frecuencias (voltage boost)
    • Características tensión/frecuencia

    • ¡Garantía Extendida 2 años!

    Equipos Didácticos para la Enseñanza de Electricidad y Electrónica
