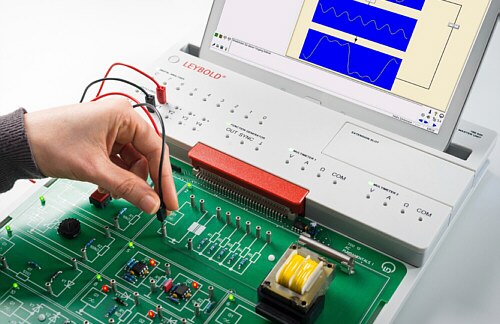

Familia COM3Lab - Laboratorios Multimedia p/Ingenierías y Tecnicaturas EE

Familia COM3Lab - Laboratorios Multimedia p/Ingenierías y Tecnicaturas EE Sistema Modular p/Enseñanza de Teórico-Práctica de asignaturas relacionadas con Electricidad, Electrónica, Automatización, Control y Energías Renovables

Familia compuesta por:

  • Módulo base y software de uso común
  • Teoría, práctica, evaluación, instrumentación y contenidos multimedia
  • Una placa por grupo temático relevante


      COM3Lab Base Módulo base para todas las placas COM3Lab: instrumentación, preprocesamiento de señales, comando y alimentación
      COM3Lab Soft Software operativo p/la familia COM3Lab: teoría, trabajos prácticos, instrumentación virtual y multimedia
      COM3Lab CC 1 Placa p/prácticas Básicas con Corriente Continua
      COM3Lab CC 2 Placa p/prácticas Avanzadas con Corriente Continua
      COM3Lab CA 1 Placa p/prácticas Básicas con Corriente Alterna
      COM3Lab CA 2 Placa p/prácticas Avanzadas con Corriente Alterna
      COM3Lab CE 1 Placa p/prácticas Básicas de Caracterización de Componentes Electrónicos
      COM3Lab CE 2 Placa p/prácticas Avanzadas de Caracterización de Componentes Electrónicos
      COM3Lab Dig 1 Placa p/prácticas Básicas de Técnicas Digitales
      COM3Lab Dig 2 Placa p/prácticas Avanzadas de Técnicas Digitales

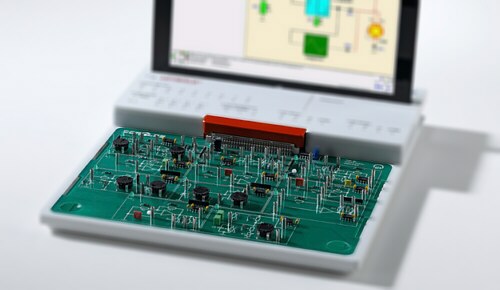

      COM3Lab AO Placa p/prácticas con Amplificadores Operacionales
      COM3Lab 3F Placa p/prácticas con Corriente Trifásica (a muy baja tensión)
      COM3Lab Maq El 1 Placa p/prácticas Básicas con Máquinas Eléctricas
      COM3Lab Transd Placa p/prácticas con Transductores
      COM3Lab EP 1 Placa p/prácticas Básicas sobre Electrónica de Potencia
      COM3Lab EP 2 Placa Complementaria p/prácticas sobre Electrónica de Potencia

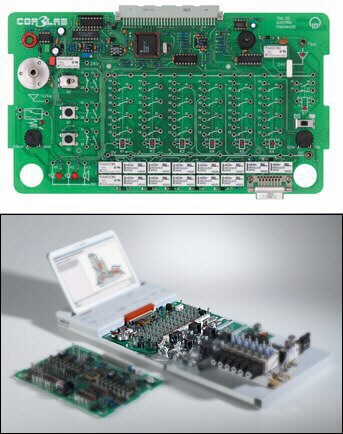

      COM3Lab E Neu Placa p/prácticas de Control Electroneumático

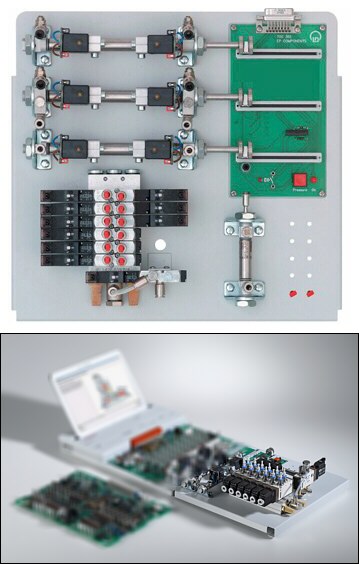

      COM3Lab Neu Módulo de Neumática

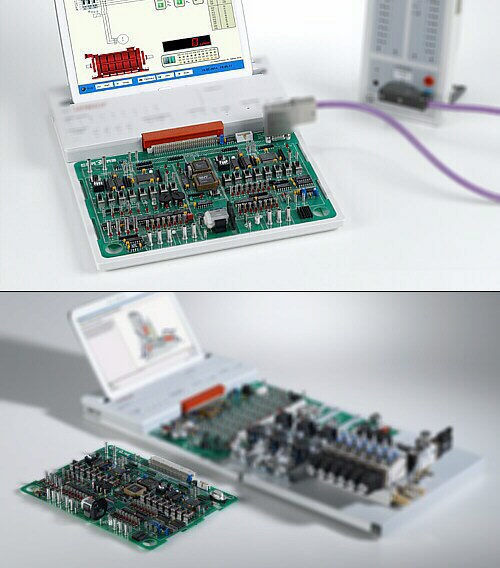

      COM3Lab PLC Placa p/prácticas de Automatización c/PLC y uso de ProfiBUS
      COM3Lab Ctrol 1 Placa p/prácticas Básicas con Sistemas de Control de Procesos
      COM3Lab Ctrol 2 Módulo adicional p/prácticas Avanzadas con Sistemas de Control de Procesos
      COM3Lab Micro 1 Placas p/prácticas Básicas con Microcontroladores
      COM3Lab Micro 2 Placas p/prácticas Complementarias con Microcontroladores

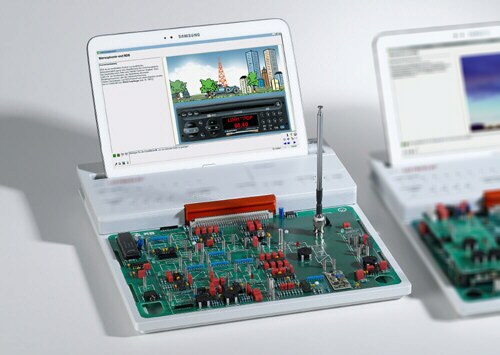

      COM3Lab Tx 433 Placa p/prácticas de Transmisión de Señales de Radio

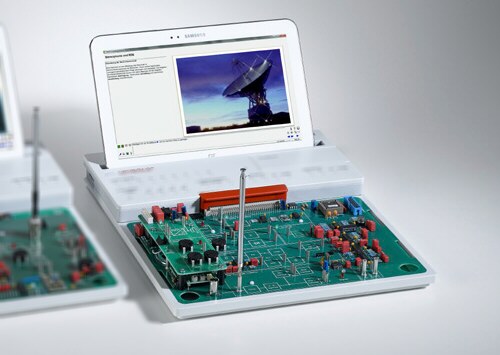

      COM3Lab Rx 433 Placa p/prácticas de Recepción de Señales de Radiof

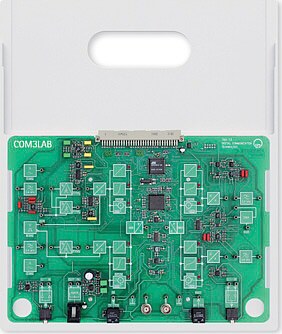

      COM3Lab Com Dig Placa p/prácticas de Comunicaciones Digitales

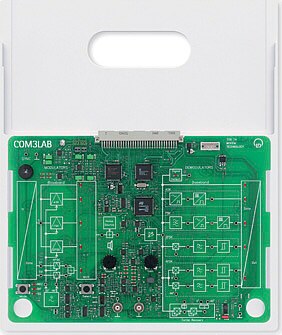

      COM3Lab Modem Placa p/prácticas de comunicación con Modem
      COM3Lab Lineas Tx Placa p/prácticas con Líneas de Transmisión de Señales
      COM3Lab Conm Tel Sistemas de conmutación telefónica local e interurbana
      COM3Lab MicroOndas 1 Conjunto p/prácticas de Telecomunicaciones con Microondas
      COM3Lab MicroOndas 2 Conjunto complementario p/prácticas de Telecomunicaciones con Microondas
      COM3Lab Radar US Conjunto p/prácticas de Radar c/Ultrasonido
      COM3Lab Radar MO Conjunto p/prácticas Básicas de Radar c/Microondas

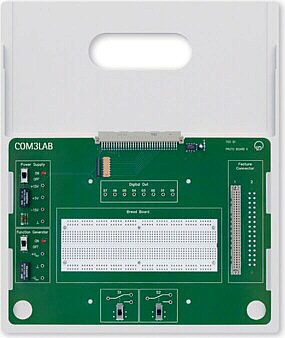

      COM3Lab Proto Placa c/Protoboard p/Desarrollos y Trabajos de Proyecto

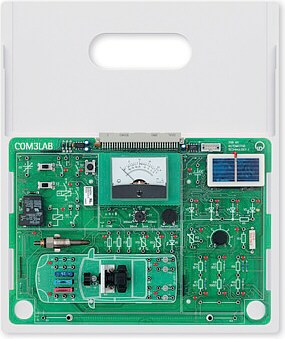

      COM3Lab EAU Placa p/estudios de Sistemas Eléctricos de Automotores

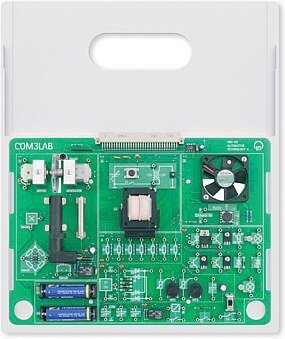

      COM3Lab SAU Placa p/prácticas con Sensores utilizados en Automotores

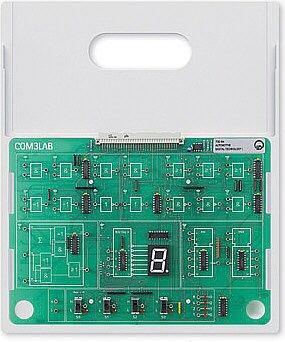

      COM3Lab Bus AU Placa p/prácticas c/Lógica Digital y CAN Bus usados en Automotores
      COM3Lab Mem AU Placa p/prácticas c/Circuitos de Memoria usados en Automotores

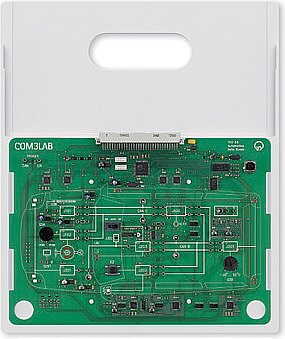

      COM3Lab BusD AU Placa p/prácticas con Sistemas de Bus de Datos utilizados en Automotores
      COM3Lab FV Placa p/prácticas con Sistemas Fotovoltaicos
      COM3Lab FV Acc Accesorios p/prácticas con Elementos Fotovoltaicos
      LD700022 Juego de cables de patch, rematados en fichas banana de seguridad de 2 mm
Módulo base para todas las placas COM3Lab: instrumentación, preprocesamiento de señales, comando y alimentación COM3Lab Base Sobre esta unidad se montan todas las placas de la familia COM3Lab
  • Instrumentos virtuales que se presentan en consonancia con las necesidades de c/placa de Trabajo Práctico
    • Osciloscopio, 4 canales con entradas diferenciales, 2 MS/s, 12 bit, buffer 2K, entrada de trigger externo
    • 2 multímetros digitales: Vcc/ca 2/20V , Icc/ca 0,2/2A, R 2/20/200 kOhm/2MOhm
    • Analizador digital de 8 bit, h/2 MS/s, memoria: 2048 palabras de 8 bit, disparo con cualquier combinación de palabras
    • Generador de funciones hasta 20 Vpap/ 250 mA/ 100 kHz: senoidal, cuadrada, triangular, CC
    • Frecuencímetro
    • Analizador de espectros
    • Trazador de curva característica
    • Control y analizador de conversores e inversores
    • Multiplexor p/registrar 4 tensiones y 4 corrientes en sistemas trifásicos
  • Los instrumentos de medición son reales aún cuando su ajuste y presentación de resultados se ejecutan por software
  • Interfaz USB integrada para instrumentos de medición externos (consultar compatibilidades)
  • LEDs indicadores del estado
  • Dos salidas de audio separadas para que dos estudiantes puedan trabajar con la unidad maestra simultáneamente
  • Interfaces a PC, notebooks o tablets:
    • Ethernet 100 Mbits RJ45
    • WiFi
    • USB
  • Traba de seguridad para ajustar las tarjetas de experimentación
  • Puerto para traba antihurtos Kensington
  • Bahía para acomodar tablets de 8 a 10 pulgadas
  • Conector USB en cascada para cargar baterías de tablets y celulares
  • Complementos recomendados:
    • Juego de cables patch rematados en fichas banana de 2 mm 700022 ó 6890600
    • Una o más de las placas COM3Lab
Software operativo p/la familia COM3Lab: teoría, trabajos prácticos, instrumentación virtual y multimedia COM3Lab Soft
  • Se utiliza con el Módulo Base y todas las placas de la familia COM3Lab
  • Debido a la preparación clara y coherente del contenido, el software de aprendizaje ofrece orientación clara e inequívoca durante los trabajos prácticos
  • Cada tema comienza con una introducción teórica y continua con al menos un experimento práctico relevante
  • Incluye un test de autoevaluación al cierre de cada tema
  • Soporte multimedia con animaciones, videos, audio e instrumentos de medición reales con display virtual
  • Adecuado para el aprendizaje y la experimentación individual o en grupos de trabajo
  • Para una mejor documentación, las páginas de los cursos pueden ser guardadas e impresas, como PDF o XPS
  • Los resultados de las mediciones pueden ser exportados a Word y Excel
  • Requiere Windows 7 o posterior
  • Este software es gratuito y se puede bajar desde el sitio del fabricante http://www.ld-didactic.de/en/service/software-download/com3lab-software.html
  • Si la computadora utilizada tiene conectado un Módulo Base se instalará la versión completa , con todas las bibliotecas de trabajos prácticos disponibles
  • Si la computadora utilizada no tiene conectado un Módulo Base, podrá acceder a las funciones principales con el usuario y contraseña: demo / demo

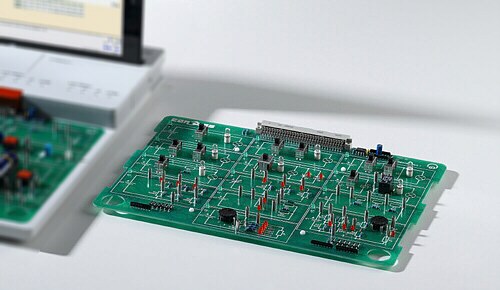

Placa p/prácticas Básicas con Corriente Continua COM3Lab CC 1
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Circuitos con interruptores
    • Interruptores en serie
    • Interruptores en paralelo
    • Llaves inversoras de dos polos
    • Circuito inversor de la polaridad
    • Relé
    • Conductividad
    • Ley de Ohm
    • Códigos de color y serie IEC
    • Resistores conectadas en serie
    • Ley de Kirchhoff
    • Divisores de tensión
    • Divisores de tensión bajo carga
    • Puente de Wheatstone
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm

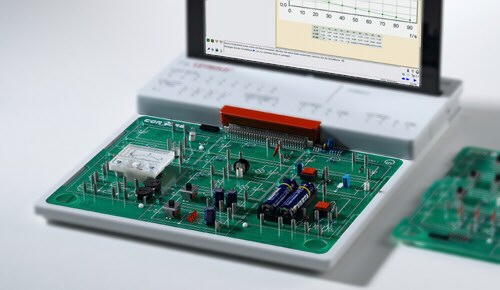

Placa p/prácticas Avanzadas con Corriente Continua COM3Lab CC 2
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Característica de una lámpara de incandescencia
    • Característica del VDR
    • Característica del diodo
    • Característica del LDR
    • Característica del NTC
    • Característica del PTC
    • Condensadores
    • Condensadores conectados en paralelo
    • Condensadores conectados en serie
    • Circuitos RC
    • Inductancia
    • Instrumento de bobina móvil
    • Baterías
    • Dos baterías conectadas en paralelo
    • Dos baterías conectadas en serie
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas Básicas con Corriente Alterna COM3Lab CA 1
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Tensión por pasos
    • Tensión ininterrumpida de corriente alterna
    • Generación electrónica de tensión de corriente alterna
    • Generadores de función y osciloscopios
    • Inducción
    • Principio de funcionamiento de los transformadores
    • Transformadores en cortocircuito
    • Transformadores bajo carga
    • Pérdidas en transformadores
    • Diodos usados como válvulas unidireccionales de corriente
    • Rectificadores M1
    • Rectificadores M2
    • Rectificadores B2
    • Tensión de salida simétrica
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas Avanzadas con Corriente Alterna COM3Lab CA 2
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Generación de tensiones alternas
    • Parámetros clave de la tecnología de corriente alterna
    • Resistencia óhmica en un circuito de corriente alterna
    • Bobinas en un circuito de corriente alterna
    • Reactancia inductiva
    • Circuitos RL en serie
    • Circuitos RL en paralelo
    • Condensadores en un circuito de corriente alterna
    • Reactancia capacitiva
    • Circuitos RC en serie
    • Circuitos RC en paralelo
    • Circuitos RLC en serie
    • Circuitos RLC en serie
    • Compensación en serie
    • Compensación en paralelo
    • Resonancia de tensión (serie)
    • Resonancia de corriente (paralelo)
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm

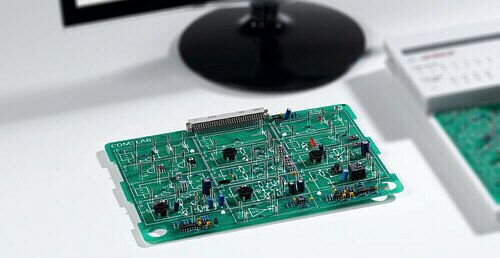

Placa p/prácticas Básicas de Caracterización de Componentes Electrónicos COM3Lab CE 1
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Características de los diodos
    • Característica de un diodo Zener
    • Característica de un LED
    • Puentes de diodos en un transistor
    • Característica de entrada del transistor
    • Características de salida del transistor
    • Característica de control del transistor
    • Disipación de potencia de un transistor
    • Característica de un fototransistor
    • Circuito Darlington
    • Punto de operación de un transistor
    • Transistor en un circuito con emisor común
    • Transistor en un circuito con colector común
    • Transistor en un circuito con base común
    • Transistores en circuitos temporizadores
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm

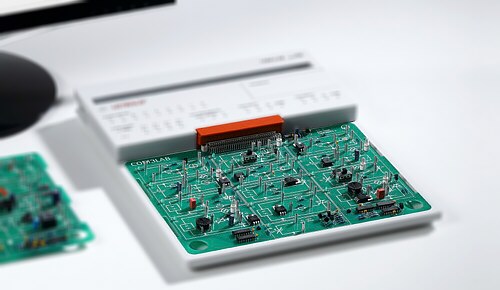

Placa p/prácticas Avanzadas de Caracterización de Componentes Electrónicos COM3Lab CE 2
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Diseño del transistor de efecto campo (FET)
    • Característica de transferencia del JFET
    • Familia de características de salida de un JFET
    • El JFET como conmutador
    • Características del MOSFET
    • El MOSFET como conmutador
    • Características del IGBT
    • El IGBT como conmutador
    • Características del DIAC
    • Características del Tiristor
    • El Tiristor en circuitos de corriente continua
    • Control del ángulo de fase con un tiristor
    • Característica del TRIAC
    • Control del ángulo de fase con un TRIAC
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm

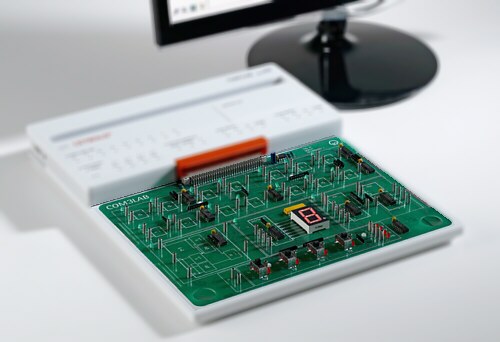

Placa p/prácticas Básicas de Técnicas Digitales COM3Lab Dig 1
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Comuertas TTL AND
    • Compuertas TTL OR
    • Compuertas TTL NOT (inversores)
    • Compuertas TTL XOR
    • Operaciones boleanas
    • Ley de De Morgan
    • Compuertas TTL NAND
    • Ley asociativa
    • Ley distributiva
    • Mapas de Karnaugh
    • Codificación
    • Visualizadores de siete segmentos
    • Semi sumador
    • Sumador completo
    • Multiplexores/demultiplexores
    • Detección de fallas
  • Incluye:
    • 4 x AND, 3 x OR, 2 x XOR, 2 x NOR, 3 x NAND
    • Sumador completo
    • Visualizador de 7 segmentos
    • Multiplexores, Demultiplexores
    • 4 conmutadores de comando
    • 2 sensores, 2 LED
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas Avanzadas de Técnicas Digitales COM3Lab Dig 2
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Flip-flops
    • Flip-flops RS
    • Flip-flops RS con entrada de reloj
    • Multivibradores monoestables y astables
    • Disparadores Schmitt
    • Flip-flops D
    • Flip-flops JK
    • Flip-flops JK maestro-esclavo
    • Divisores de frecuencia
    • Contadores
    • Registros de desplazamiento
    • Conversores de paralelo a serie
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas con Amplificadores Operacionales COM3Lab AO
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Comparador
    • Propiedades del amplificador operacional
    • Amplificador inversor
    • Amplificador no inversor
    • Simulación de fallos en el amplificador operacional inversor
    • Sumador
    • Integrador
    • Restador
    • Filtros activos
    • Fuente estabilzada de tensión
    • Fuente estabilizada de corriente
    • Disparador (trigger) de Schmitt
    • Multivibrador astable
    • Oscilador con puente de Wien
    • Generador de funciones
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas con Corriente Trifásica (a muy baja tensión) COM3Lab 3F
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Características de un sistema trifásico
    • Representación de diagramas de línea y relaciones de fase
    • Circuitos estrella y delta con diferentes cargas
    • Medición de la tensión/corriente de línea y de fase
    • Carga óhmica
    • Cargas simétricas y asimétricas
    • Mediciones de la potencia en sistemas trifásicos
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas Básicas con Máquinas Eléctricas COM3Lab Maq El 1
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Fuerzas de un campo magnético
    • Medición de la fuerza de Lorentz
    • Accionamientos
    • Característica par-velocidad
    • Sistema de pruebas de la máquina
    • Máquinas de corriente continua
    • Velocidad y tensión inducida con máquinas de corriente continua
    • Par y tensión de armadura con máquinas de corriente continua
    • Par y tensión de excitación con máquinas de corriente continua
    • Máquinas de corriente continua con excitación externa
    • Inversión de dirección
    • Características con tensión de armadura variable
    • Características con tensión de excitación variable
    • Máquinas de corriente continua en derivación
    • Características con tensión de operación variable
    • Máquinas de corriente continua en serie
    • Inversión de dirección con máquinas de corriente continua
    • Características con tensión de operación variable
    • Operación como generador de las máquinas de corriente continua
    • Accionamiento y generador con una carga resistiva
    • Salida de potencia del generador
    • Máquinas rotativas (trifásicas)
    • Devanados trifásicos
    • Campo de rotación
    • Dirección de la rotación con cambio periódico de conductores de fase
    • Dirección de la rotación cuando se cambian los conductores de fase
    • Tensión y corriente en circuitos estrella (Y)
    • Tensión y corriente en circuitos delta
    • Resistencia en devanado del estator
    • Reactancia de un devanado de corriente alterna
    • Máquinas síncronas
    • Diagrama de circuito equivalente para máquinas síncronas y cómo se usan
    • Máquinas síncronas con excitación permanente
    • Operación por pasos de máquinas síncronas
    • Determinación de la posición del rotor en una configuración en estrella
    • Determinación de la posición del rotor en una configuración en delta
    • Máquina síncrona a velocidad variable (inicio)
    • Medición de la velocidad
    • Configuración de la velocidad con el conversor de frecuencia
    • Máquinas asíncronas
    • Diagramas de circuitos de bloque y equivalentes para máquinas asíncronas
    • Determinación del deslizamiento
    • Arranque en estrella-delta
    • Medición de las corrientes de línea y par durante el inicio
    • Cambio de dirección en máquinas asíncronas
    • Registro de la característica par-velocidad para máquinas asíncronas
    • Accionamientos trifásicos
    • Cambio de velocidad de las máquinas asíncronas
    • Cómo la velocidad depende del deslizamiento
    • Cómo la velocidad depende de la frecuencia del estator
    • Motores paso a paso
    • Operación por pasos completos
    • Operación por semipasos
    • Cambio de dirección de un motor paso a paso
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Recursos on line

Video en YouTube
Demo de esta placa funcionando con el viejo Módulo Base p/COM3Lab

Placa p/prácticas con Transductores COM3Lab Transd
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Circuitos electrónicos para la medición de la temperatura
    • Función y características de diferentes sensores de temperatura: Pt100, NTC, KTY y termocupla
    • Función y características de los sensores de presión
    • Medición de fuerzas con bandas extensométricas
    • Medición de fuerzas con barra de flexión
    • Medición del desplazamiento, el ángulo y la velocidad
    • Mediciones con codificador óptico
    • Sensores de efecto Hall
  • Incluye:
    • Medición de par con bandas extensométricas sobre celda
    • Sensores de temperatura: Pt 100,NTC, KTY, termocupla
    • Elemento de Peltier para registrar las características de temperaturas de aprox. 0° a 50°
    • Sensor de presión diferencial
    • Trasductor de desplazamiento óhmico
    • Trasductor de desplazamiento capacitivo
    • Trasductor de desplazamiento inductivo
    • Posicionamiento mediante el sensor Hall y el conmutador de lengüetas
    • Sensor de ultrasonido con receptor
    • Medición de la intensidad luminosa mediante fotodiodos.
    • Sensor de efecto Hall
    • Sensor óptico
    • Fuente de corriente regulable
    • Medición con líneas compensadas: 2, 3 y 4 conductores
    • 1 Amplificador de medición universal
    • 1 Sensor de presión con indicador
    • 1 dinamómetro
  • Complementos recomendados:
    • Juego de accesorios COM3Lab Transd Acc
    • Juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas Básicas sobre Electrónica de Potencia COM3Lab EP 1
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Introducción
    • Semiconductores en la electrónica de potencia
    • Conexión y activación
    • La conmutación y los procesos de conmutación
    • Circuitos rectificadores no controlados
    • Parámetros para las señales periódicas
    • Conversores estáticos conmutados por línea controlados
    • Circuito inversor Multilevel Converter M1C
    • Circuito inversor Modular Marx Multilevel Converter M3C
    • Circuito B2C
    • Rectificadores semicontrolados B6C
  • Incluye:
    • 1 generador trifásico en 50 y 60 Hz
    • Conversor estático autoconmutado y conmutado por línea (circuito E1 a B6) con protección TSE
    • Conversor de frecuencia de 1 a 120 Hz H6-MOSFET
    • Tres amperímetros independientes
    • Tres lámparas de incandescencia como carga óhmica
    • Cargas inductivas y capacitivas
    • Multiplexor de 4 canales
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa Complementaria p/prácticas sobre Electrónica de Potencia COM3Lab EP 2
  • Módulo para utilizar con la base COM3Lab Base, la placa COM3Lab EP1 y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Conversores estáticos autoconmutados (inversores de potencia)
    • Controladores y conmutadores de semiconductores (conversores estáticos bidireccionales)
    • Conmutadores y controlador para corriente continua
    • Conversores
    • Conversores estáticos en sistemas de control automático
    • Conversores estáticos en sistemas de mando
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas de Control Electroneumático COM3Lab E Neu
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Fundamentos de la neumática/electroneumática
    • Diagramas de circuito neumáticos y eléctricos
    • Control piloto de un cilindro de simple efecto
    • Control piloto de un cilindro de doble efecto
    • Control del elemento de retención
    • Circuito básico con función AND
    • Circuito básico con función OR
    • Circuito básico con autoenclavamiento
    • Control en función del desplazamiento
    • Control en función del tiempo, retardo de encendido y apagado
    • Control en función de la presión
    • Controles secuenciales
  • Incluye:
    • 6 relés, 4 conmutadores
    • 1 relé de tiempo (retardo de conexión y desconexión )
    • 1 Transductor de presión
    • 1 Sensor de presión 0 ... 10 bar
    • Elementos de operación y monitoreo
    • Alimentación de 24 V
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Módulo de Neumática COM3Lab Neu
  • Módulo para utilizar con la base COM3LAB Base, su software asociado COM3LAB Soft y la Placa p/Control Electroneumático COM3Lab ENeu
  • Incluye:
    • 1 x cilindro de simple efecto, retorno por resorte con conmutador final capacitivo
    • 3 x cilindros de doble efecto con sensor de desplazamiento y conmutador de cilindros
    • 4 x mariposas
    • 3 x válvulas de impulso 5 / 2 de desplazamiento eléctrico
    • 3 x válvulas 5 / 2 de desplazamiento eléctrico con retorno por resorte
    • 1 x válvula de inicio central para suministro de presión, controlada por COM3LAB
    • 3 x sensores de desplazamiento para cilindros de doble efecto
    • 1 x Manguera de poliuretano de 5 m de largo y 2.5 mm de ancho
    • 6 x cables adaptadores de 2 mm con hembrillas
    • 20 x elementos taponadores
    • 10 x cables de 2 mm azules, 4 cm de largo
    • 20 x cables de 2 mm azules, 15 cm de largo
    • 12 x cables de 2 mm azules, diferentes largos
    • 1 x destornillador
  • Complemento requerido: Compresor de aire, con regulador y filtro, capaz de entregar 2 litros/min a 500 kPa
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas de Automatización c/PLC y uso de ProfiBUS COM3Lab PLC
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Fundamentos y términos básicos (IEC 1131) del PLC
    • Conexiones lógicas, tiempos, contadores, procesamiento de datos y edición de programas
    • Sensores simples y condicionamiento de señales con multiplexores y transformadores digitales análogos
    • Proyección de un sistema de automatización
    • Programación e inicio del PLC
    • Estructuras y protocolos de transferencia de datos
    • Transferencia y análisis de errores
    • Conexión de componentes externos
    • Enlace de usuarios de PROFIBUS (GSD)
  • Incluye:
    • 24 entradas digitales
    • 8 entradas analógicas
    • Sensores: Sensor de temperatura, Fototransistor
    • 20 salidas digitales
    • 2 salidas analógicas
    • 1 Motor
    • Lámpara de incandescencia regulable
    • Hembrilla de 4 mm para aplicación externa
    • Conexión para componentes Profibus externos
    • PROFIBUS (1 maestro, 2 esclavos)
    • Analizador PROFIBUS
    • Control de PLC
    • Programa de PLC
  • Entrada/Salida del proceso
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
  • Complementos afines de COM3Lab: Electroneumática, Control, Aviónica, Mando
Placa p/prácticas Básicas con Sistemas de Control de Procesos COM3Lab Ctrol 1
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Control de lazo abierto
    • Control de lazo cerrado
    • Análisis de los sistemas de control
    • Sistemas de control con/sin compensación
    • Sistemas de control de orden superior
    • Control P, I, PI, PID, y PD
    • Control digital directo (DDC)
    • Criterios de desempeño para el control automático
    • Pautas de optimización de los controladores PID
    • Control automático de temperatura
    • Control automático de velocidad
    • Control automático de iluminación
    • Control automático de sistemas sin compensación
    • Control automático con controladores discontinuos
    • Simulación de fallos
  • Incluye:
    • Controlador analógico
    • Puntos de suma con entradas de perturbación
    • Controlador digital
    • Elemento de tiempo muerto
    • Fuentes de señal de corriente continua 1V, 5V, 10V
    • Elemento de acción proporcional
    • 2 elementos de tiempo muerto de primer orden
    • Elemento de acción integral, reajustable
    • Elemento de característica no lineal
    • Sistema de control de velocidad con sensor de velocidad óptico
    • Sistema de control de temperatura con sensor de temperatura KTY
    • Sistema de control de luz con sensor de fotodiodos y fuente de luz externa (fuente de perturbación)
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Módulo adicional p/prácticas Avanzadas con Sistemas de Control de Procesos COM3Lab Ctrol 2
  • Módulo para utilizar con la base COM3LAB Base, el módulo COM3LAB Ctrol 1 y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Introducción
    • Estabilidad de los sistemas de control automático
    • Diseño de un controlador según el método de Ziegler / Nichols
    • Sistemas con tiempo muerto
    • Limitación de la variable manipulada
    • Control en cascada
    • Introducción a la respuesta en frecuencia
    • Respuesta en frecuencia de elementos básicos
    • Respuesta en frecuencia de elementos combinados
    • Diseño de un controlador en el dominio de la frecuencia
    • Control difuso
    • Control adaptivo
    • Experimentos con sistemas de control externo
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas de Transmisión de Señales de Radio COM3Lab Tx 433
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Técnicas de medición; análisis de espectro
    • Diseño de emisores
    • Pulsos
    • Doble banda lateral AM con portadora suprimida
    • Banda lateral única AM
    • Modulación de frecuencia
    • Estereofónica y transmisión radioeléctrica de datos (RDS)
    • Codificación; modulación por desplazamiento de amplitud (ASK), frecuencia (FSK) y fase (PSK)
    • Acoplamiento
    • La antena emisora, mediciones de relación de ondas estacionarias (SWR)
    • Datos digitales
    • Simulación de fallos
  • En conjunto con una segunda base COM3LAB Base y el módulo de recepción COM3LAB Rx 433 también se pueden abordar experimentalmente los temas siguientes:
    • Transmisión de datos alfanuméricos
    • Telemática
    • Telemetría
    • Criptografía
  • Incluye:
    • Generador de señales
    • Etapa de salida de suma
    • Generador de señales, Etapa de salida de suma
    • Oscilador de portadora, Modulador de producto (AM), Filtro ESB
    • Elemento de acoplamiento
    • Conversor Estereo / Mono
    • Osciladores controlados por tensión (VCO) con preénfasis (FM)
    • Codificador estéreo, codificador RDS
    • Transmisor FM en tecnología de módulo híbrido (SMD): Frecuencia de transmisión: 433,75 MHz, frecuencia ISM exenta de aprobación, Potencia: 10 mW
    • Antena telescópica
    • Acoplador direccional
    • Medidor de ROE (SWR)
    • Elemento de calibración: 50 Ohm BNC
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas de Recepción de Señales de Radiof COM3Lab Rx 433
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3Lab Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Conceptos de recepción
    • Técnicas de medición
    • Ecualización del sonido
    • Receptor de radio
    • Aplicaciones de RDS, funciones de servicio y tipos de información
    • Reproducción en estereo
    • Demodulación síncrona
    • Demodulación de curva envolvente
    • PLL
    • Desacoplamiento
    • Decodificación
    • Seguridad de datos
    • Simulación de fallos
  • Agregando una segunda base COM3LAB Base y la placa para tranmisión de señales de radio COM3LAB Tx 433 también se pueden abordar experimentalmente los temas siguientes:
    • Demodulación de señales de AM y FM
    • Cómo funciona el silenciamiento (squelch)
    • Transmisión de señales
    • Transmisión de datos alfanuméricos
    • Telemática, telemetría, criptografía
  • Incluye:
    • Sintonizador FM 88 ... 108 MHz con función RDS
    • Decodificador estereo
    • Receptor superheterodino en tecnología de módulo híbrido (SMD)
    • Frecuencia de recepción: 433,75 MHz, frecuencia ISM exenta de aprobación, ancho de banda de audio: 20 kHz
    • Demodulador sincrónico
    • Filtro de banda para la recuperación de la portadora
    • Desfasador variable
    • Demodulador de curva envolvente
    • Demodulador pasa bajos
    • PLL, Desacoplamiento
    • Frecuencia de audio con corrección de sonido
    • Frecuencia de salida con altavoz
    • Unidad procesadora de datos
    • Antena telescópica
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas de Comunicaciones Digitales COM3Lab Com Dig
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Características de las portadoras de pulsos
    • Generación de PAM
    • PAM (natural)
    • PAM (con muestreo y retención S&H)
    • Espectros de PAM
    • Sobremuestreo / submuestreo
    • Solapamiento (aliasing)
    • Teorema de Shannon
    • Modulación por pulsos codificados (PCM)
    • Cuantificación lineal y no lineal
    • Compresión / expansión
    • Errores de código
    • Multiplexación por división de tiempo (TDM)
    • Sincronización
    • Ruido de cuantificación
    • Modulación por pulsos codificados diferenciales (DPCM)
    • Transmisión de señal óptica
    • Transmisión de señal por línea (línea coaxial / línea bifilar)
    • Comunicación simplex / dúplex
  • Prácticos opcionales:
    • Transmisión de voz (requiere señales externas, reproductor de CD, teléfonos, etc.)
    • Influencia del disparador y el tipo de cuantificación en la inteligibilidad del habla
    • Comunicación dúplex (requiere 2 x Placas COM3LAB c/Tecnología PCM, así como fuentes de señales externas)
  • Incluye:
    • 2 Moduladores PAM
    • 2 Moduladores PCM
    • Generador de pulsos de reloj
    • 2 Demoduladores PAM
    • 2 Demoduladores PCM
    • Fuente de señal senoidal, 1 kHz
    • Fuente de señal senoidal, 2 kHz
    • Conector RJ-12 con circuito híbrido
    • Jack para conectar fuentes de señal externas
    • Jack para conectar altavoces activos externos
    • Emisor óptico
    • Receptor óptico
    • Cable de fibra óptica con conectores, 3 m
    • Cable de conexión de audio (plug de 3,5 mm)
    • 3m de cable de fibra óptica
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas de comunicación con Modem COM3Lab Modem
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Modulación por desplazamiento de amplitud (ASK)
    • Modulación por desplazamiento de frecuencia
    • Modulación por desplazamiento de fase binaria (2PSK)
    • Modulación por desplazamiento de fase cuaternaria (4PSK)
    • Codificación de fase diferencial
    • Señales moduladas en el tiempo
    • Señales moduladas en el dominio de la frecuencia
    • Estimación del ancho de banda
    • Frecuencia de modulación / de datos
    • Relación señal a ruido (SNR) y ancho de banda
    • Hardware de los moduladores
    • Hardware de los demoduladores
    • Recuperación de la portadora y sincronización de los demoduladores
    • Corrección de errores
    • Detección de errores
    • Modos de operación: simplex, semi dúplex, dúplex
    • Código de línea NRZ
    • Simulación de fallos
  • Práctica opcional: Comunicación de 2 ordenadores mediante modems. Se requiere una segunda terminal de trabajo con Base y placa COM3Lab Modem, así como otros cables de conexión
  • Incluye:
    • Fuente de datos para la señal de banda base
    • Modulador ASK
    • Modulador FSK
    • Modulador 2PSK
    • Modulador 4PSK
    • Generador de portadora
    • Multiplexor de modulación
    • Etapa de audio con altavoz piezoeléctrico
    • Adaptador de nivel de canal
    • Detector de señal
    • Demodulador ASK
    • Demodulador FSK
    • Demodulador 2PSK
    • Demodulador 4PSK
    • Módulo p/recuperación de portadora
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas con Líneas de Transmisión de Señales COM3Lab Lineas Tx
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Respuestas en frecuencia de las líneas bifilares
    • Determinación de la impedancia de la onda característica
    • Medición de la paradiafonía y telediafonía
    • Comportamiento del impulso de las líneas coaxiales
    • Desacoplamiento
    • Circuito fantasma e híbrido
    • Transmisión dúplex y suministro a distancia
    • Curvas características de los LED en las comunicaciones ópticas
    • Atenuación en las líneas de fibra óptica
    • Medición de la potencia óptica
    • Pérdidas de acoplamiento
    • Pérdidas por flexión
  • Incluye:
    • Circuitos equivalentes de líneas bifilares
    • Línea equivalente de líneas de 4 hilos
    • Cable de cuadretes en estrella con circuito fantasma
    • Circuito híbrido
    • Generador de pulsos
    • Módulo para la evaluación de pulsos de eco
    • Transmisor óptico
    • Medidor de nivel óptico
    • Unidad de desplazamiento longitudinal en cable de fibra óptica
    • Fuentes de señal 1 kHz / 2 kHz
  • Complementos recomendados:
    • Juego de conectores patch rematados en fichas banana de 2 mm
    • COM3LabLineasTxAcc: 50 m de coaxial RG58 rematado en fichas BNC, tramo de 2 m de fibra óptica, rollo de 50 m de fibra óptica
Sistemas de conmutación telefónica local e interurbana COM3Lab Conm Tel
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Conmutación telefónica telefónica local e interurbana
    • Principios de las redes de conmutación TST digitales
    • Funciones de servicio
    • Codificación de señales de voz
  • Incluye:
    • Visualizador del número de llamada entrante: 7 segmentos, 4 dígitos
    • 4 tableros de conmutación
    • 4 teléfonos como el RJ12
    • 4 Interfase y cable USB
    • 1 Manual CBT (LETS)
    • 1 Maletín
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Conjunto p/prácticas de Telecomunicaciones con Microondas COM3Lab MicroOndas 1
  • Los trabajos prácticos incluidos permiten abordar en profundidad los siguientes temas:
    • Formatos de visualización en analizadores de red, diagrama de Smith y de Bode
    • Mediciones de referencia y calibración SOLT
    • Filtros de condensador a la entrada
    • Stubs como elementos reactivos
    • Pérdidas de retorno en impedancias de terminación
    • Respuesta en frecuencia de desacoplamientos y terminaciones sin reflexión
    • El stub lamda / 4 y el transformador lamda / 4
    • Adaptación mediante stub en paralelo con terminales abiertos
    • Resonadores de líneas
    • Circuitos equivalentes y simulación con programa CAD para microondas
    • Efecto de onda estacionaria en diferentes terminaciones de línea
    • Determinación de la longitud de onda bajo las condiciones abierto/en cortocircuito
    • Desplazamiento de la onda estacionaria mediante la extensión de la línea
    • Medición de la longitud de onda para distintas frecuencias
    • Característica de fase en una onda estacionaria
    • Divisores Wilkinson y divisores resistivos
    • Pérdidas por inserción de divisores de potencia
    • Pérdidas por inserción/acoplamiento y aislamiento del acoplador diferencial en anillo
    • Investigaciones sobre el acoplador direccional (rama principal/auxiliar)
  • Analizador de Red:
    • Rango de frecuencia: 260 MHz a 520 MHz
    • Resolución de frecuencia:10 kHz a 10 MHz
    • Resolución de fase: 1 grado
    • Potencia de salida, puerto 1: alrededor de +3 dBm (2 mW)
    • Potencia de entrada, puerto 2: máx. +17 dBm
    • Respuesta dinámica: S11 mayor que 25 dB, S21 mayor que 50 dB
    • Modos de operación: barrido / onda continua / ondas estacionarias / conmutador
    • Análisis: valores promedio, marcas, zoom
    • Diagrama de Bode con representación independiente de la fase y del valor en coordenadas cartesianas
    • Representación lin / log
    • Diagrama de Smith, el diagrama de circuito junto con la presentación del valor y de la fase
    • Los valores de medición estan dispuestos en una columna
    • Visualización del factor de reflexión Gcomplejo y de la impedancia compleja Z
    • Alimentación: +5 V, +/- 5 V
    • Dimensiones: 210 mm x 135 mm x 45 mm
    • Peso: 400 g
  • Atenuador y filtros:
    • Configuración pi con 3 / 6/ 10 dB
    • Ffiltro pasa bajos
    • Filtro pasa altos de orden superior
  • Terminaciones resistivas:
    • Surtido de cargas resistivas (terminaciones óhmicas)
    • Stub de lambda / 4
    • Transformador de lambda / 4
  • Terminaciones complejas:
    • Carga óhmica (2R) ajustada con un stub abierto
    • Resonador de línea acoplado por capacitor (2 secciones de línea)
    • Carga compleja (RC)
  • Línea de medición UHF
    • Transductor de desplazamiento integrado para investigar el desacoplamiento en el rango de UHF
    • Escala en cm impresa para mediciones paso a paso
    • Para su operación se requiere la Unidad NWA de
    • Rango de medición: 30 cm
  • Divisores/combinadores de potencia de RF:
    • Tipo Wilkinson
    • Tipo resistivo
  • Acoplador de anillo híbrido:
    • Permite desacoplar componentes de UHF
    • Incluye placa de masa para antena telescópica
  • Acoplador direccional:
    • Diseño clásico
    • Permite hacer mediciones de Potencia Incidente, Reflejada y calcular la ROE
  • Resonador de anillo:
    • Lazo cerrado
    • Microstrip
    • Permite determinar experimentalmente los parámetros de permeabilidad efectiva de la placa
  • Multímetro
Conjunto complementario p/prácticas de Telecomunicaciones con Microondas COM3Lab MicroOndas 2
  • Ampía al conjunto COM3LAB MicroOndas 1, permitiendo abordar en profundidad los siguientes temas:
    • Determinación de la resonancia en antenas de varilla
    • Pérdidas por inserción y supresión de banda de bloqueo de un circulador
    • Ancho de banda de un circulador
    • Stubs en paralelo cortocircuitados
    • Comportamiento de transformación de líneas largas
    • Atenuación de líneas coaxiales
    • Dependencia de la frecuencia de la atenuación
    • Cálculo de las constantes dieléctricas a partir de mediciones de fase
    • Ganancias y pérdidas de retorno de un amplificador MMIC
    • Conmutadores SPST y SPDT con diodos PIN
    • Comportamiento de conmutación de los diodos PIN
    • Enlace de transmisión de microondas simple
    • Curvas características de conversión U/f y f/U
    • Rango de captura del superheterodino
  • Juego de Antenas UHF:
    • Antena telescópica con enchufe BNC
    • Antena telescópica con enchufe de 4 mm
    • Frecuencia de operación: 200 MHz a 500 MHz
  • Circulador de 3 puertas:
    • Componente no recíproco
    • u función está gobernada por las propiedades anisotrópicas del ferrite
    • Se usa desacoplar fuentes y cargas de microondas (fuente -> carga con acoplamiento imperfecto -> terminación perfectamente adaptada que absorbe la potencia reflejada)
  • Amplificador MMIC:
    • Banda UHF
    • Ganancia 10 dB
    • Potencia máxima de salida: 50 mW
  • Oscilador UHF modulable en frecuencia
    • VCO
    • f0: 433.92 MHz
    • Potencia mayor a 5 dBm
  • Receptor superheterodino tipo UHF:
    • f0: 433,92 MHz
  • Conmutador HF
    • Diodos PIN en serie y en paralelo
    • Conmutadores SPST y SPDT
    • Las pérdidas por inserción y aislamiento se comparan como función de la corriente de control
Conjunto p/prácticas de Radar c/Ultrasonido COM3Lab Radar US
  • En el software que forma parte de este suministro están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Medición de la distancia
    • Representación del eco
    • Medición del retardo
    • Secciones transversales de radar
    • Seguimiento,
    • Supresión del blancos
    • Representación de blancos móviles
    • Detección de blancos cooperativos y no cooperativos y camuflaje.
  • El sistema funciona con una estación base controlada por PC con transferencia de datos inalámbrica por Bluetooth

Especificaciones técnicas:

  • Principio: Radar monoestático de ultrasonido
  • Tipo de radar:
    • Radar incoherente soportado por multiprocesador,
    • Frecuencia de portadora: 40 kHz
    • ADC
    • Tasa de muestreo: 20 kHz
    • Rango mayor a 10 m
    • Resolución de distancia mejor que 1 cm
    • Transmisión de datos: Bluetooth
    • Potencia de pulso del emisor: 120 dBSPL
    • Resolución del eco del receptor: máx. 500 puntos de medición
    • Cuantificación del eco: 17 bits
    • Duplexor: Controlado por PC
    • Generador de compuerta: Factor de control de pulsos 1/100
    • Cantidad de fluctuaciones de la portadora que pueden ajustarse: n = 1 a 32
    • Rango dinámico de amplificación logarítmica: mayor a 100 dB
  • Antena de radar
    • Parabólica, 400 mm
    • 29 dB
    • Resolvedor de antena con resolución de ángulo: 0.5, 1 y 2 grados
  • Modo / unidades de representación
    • Procesador de imágenes de radar con extractor binario de blancos
    • Osciloscopio A: Logarítmico 0 a 100dB, lineal 100% a 0,001%
    • PPI: Clásico con límite de decisión
    • Digital: medición de la amplitud del eco, con color
    • Diagrama indicador de posición panorámica con representación Offset y ecozoom Presentación panorámica: monocromática, color
  • Radar primario (PR)
    • Modos de operación: Seguimiento, Escaneo (Escaneo de sector, Escaneo total), posicionamiento manual
  • Radar secundario (SSR)
    • Transpondedor con desconexión automática (15 min) Modos de operación: Baliza, reconocimiento amigo/enemigo (IFF).
    • Campos editables de información con simulador de vuelo para altura, dirección, velocidad
  • Prevención de colisiones:
    • Sistema de alerta TCAS con monitoreo de dos zonas
Conjunto p/prácticas Básicas de Radar c/Microondas COM3Lab Radar MO
  • Permite abordar en profundidad los siguientes temas:
    • Detector de aproximación (detector de intrusión)
    • Velocímetro
    • Abre puertas
    • Amortiguamiento de ondas electromagnéticas
  • Oscilador Gunn:
    • Banda X
    • Alimentación: 8 V, 150 mA
  • Antena de bocina grande
    • Rango de frecuencia: 8 a 12 GHz
    • Ganancia: 15 dB a 10 GHz
    • Tipo de guía de ondas: R100
  • Juego de blancos pasivos:
    • Reflector de esquina, longitud de borde aprox. 180 mm
    • Reflector cuadrado, de aprox. 200 x 200
    • Reflector esférico (segmento), diámetro aprox. 370 mm
    • Placa absorbedora 500 x 500 x 100
    • Bolsa de plástico, DIN A4
    • 2 x soporte para reflectores
    • Lápiz con placa
    • Varilla de soporte 180 mm, M6
    • Varilla de soporte 205 mm, M6
    • 4 x tornillos moleteados M4
    • 1 x tornillos moleteados M5
    • 1 x tornillos moleteados M6
  • Conversor Doppler:
    • Genera una señal Doppler al mezclar la señal de salida del emisor con el eco retrodispersado del blanco
    • La señal Doppler es batida con la portadora y su diferencia filtrada
    • Con el Sensor-CASSY se puede analizar la señal Doppler en los dominios de tiempo y frecuencia
    • Optimizado para experimentos con pistas y carritos de velocidades bajas, típicos de laboratorio
    • Tensión de alimentación: 12 VAC
    • Salida Doppler: 5 a 500 Hz
  • Simulador MTI:
    • Blanco Doppler y un controlador del blanco
    • Permite la investigación cuantitativa de los experimentos de radar Doppler con un blanco Doppler estacionario
    • Contiene una membrana metálica que vibra con un área de retrodispersión de aprox. 0,2 m2
    • Las señales de radar reflejadas por el blanco Doppler cubren un rango de frecuencia que corresponde a las velocidades típicas de los blancos móviles en los experimentos de laboratorio
    • Se pueden fijar tres rangos de velocidad: 0,8 cm/s a 8 cm/s, 8 cm/s a 80 cm/s y 80 cm/s a 8 m/s
    • El control del blanco incluye reguladores finos para ajustar la frecuencia y la amplitud
    • Frecuencia del blanco: 5 Hz a 500 Hz
    • Amplitud de desplazamiento de la membrana: aprox. 5 mm
    • Sección transversal de radar: 0,2 m2 para f=9.40 GHz
    • Dimensiones: Control del blanco: 115 x 115 x 60 mm / Blanco Doppler: diámetro 150 mm, longitud aprox. 315 mm
    • Masa: Control del blanco: aprox. 300g / Blanco Doppler aprox. 1 kg
  • Juego de absorbedores de microondas:
    • 6 absorbentes de aprox. 500 x 500 x 60 mm
    • 3 de estos montadas en soportes metálicos
Placa c/Protoboard p/Desarrollos y Trabajos de Proyecto COM3Lab Proto Expande la unidad maestra COM3 Base para convertirla en una plataforma de desarrollo de circuitos electrónicos
  • Se puede establecer y probar cualquier tipo de circuito con componentes electrónicos (no incluidos) en la placa de pruebas con contactos de 1 mm
  • Las salidas de tensión fija y la salida del generador de funciones se toman desde los conectores de 2 mm y se pueden conmutar con conmutadores deslizantes.
  • Hay 2 conmutadores para cada conexión deseada en la placa de pruebas.
  • Además, se pueden conectar circuitos impresos europeos estándar con una regleta VG de 64 pines.
  • La regleta VG tiene 8 conmutadores de relé.
  • Se pueden tomar 8 salidas digitales con la regleta VG o mediante conectores de 2 mm.
  • El relé y las salidas digitales se pueden conmutar mediante el software.
  • La fuente de alimentación, el multímetro y el generador de funciones de la unidad maestra se pueden operar sin el ordenador.
  • Incluye:
    • Software para visualizar los instrumentos de medición integrados (multímetro, generador de funciones, osciloscopio con memoria, analizador lógico, contador de frecuencia) bajo Windows
    • 2 circuitos impresos europeos matriz de rejilla con conector VG para ejercicios de soldadura y para ensamblar circuitos especiales
    • 50 puentes de alambre de 1 mm, para la interconexión de componentes
    • 20 cables adaptadores de 1 mm / 2 mm para conectar los puntos de medición a las entradas de los instrumentos de medición
    • 5 puntas de sonda con enchufe de conexión de 2 mm
Placa p/estudios de Sistemas Eléctricos de Automotores COM3Lab EAU
  • Módulo para utilizar con la base COM3Lab Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • La electricidad en el vehículo: corriente - tensión - resistencia
    • Cálculo con parámetros: Ley de Ohm - Potencia
    • Circuitos
    • Circuitos en serie y en paralelo- resistencias de pendiente directa
  • Incluye:
    • Circuito con relé
    • Multímetro analógico
    • Resistores
    • Celda solar
    • Diodos
    • Diagrama mímio y circuito con sistema eléctrico y alumbrado a bordo
    • Alambre de cromo níquel (d = 0,2 mm / d = 3 m)
    • Alambre de constantán (d = 0,2 mm / l = 3 m)
    • Alambre de hierro (d = 0,2 mm / l = 3 m )
    • Juego de adaptadores y cables de conexión
Placa p/prácticas con Sensores utilizados en Automotores COM3Lab SAU
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Componentes: interruptores, resistores, condensadores, diodos y diodos Zener, relés
    • Esquemas: lectura de los esquemas de un automóvil
    • Sensores: sensores inductivos, sensores de campo magnético
    • Baterías y acumuladores: Células de interconexión, tipos de acumulador
    • Encendido: condensadores, relés, inducción, bobina de encendido
    • Generadores y motores: rectificación, generador trifásico, generador magnético permanente
    • Transistores del automóvil: transistor, verificación de transistores
    • Monitoreo de funciones del automóvil, circuitos amplificadores, circuitos de aplicación
  • Incluye:
    • Diodos
    • Bobina
    • Condensador
    • Circuito
    • Transistor
    • Ventilador ajustable
    • Contador de revoluciones
    • Circuitos con transistor
    • Circuito rectificador en puente
    • Motor / Generador
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas c/Lógica Digital y CAN Bus usados en Automotores COM3Lab Bus AU
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • TTL-AND
    • TTL-OR
    • TTL-NOT
    • TTL-XOR
    • TTL-NAND
    • Operaciones booleanas
    • Codificación
    • Multiplexor
    • Fundamentos del CAN Bus
  • Incluye:
    • 4 x AND, 3 x OR, 2 x XOR, 2 x NOR, 3 x NAND
    • Sumador completo
    • Visualizador de 7 segmentos
    • Multiplexor, Demultiplexor
    • 4 conmutadores de comando
    • 2 sensores
    • 2 LED
    • Juego de 5 cables de conexión de 30 cm con clavijas de 2 mm.
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas c/Circuitos de Memoria usados en Automotores COM3Lab Mem AU
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Flip-flop
    • Flip-flop RS
    • Flip-flop JK
    • Registros de desplazamiento
    • Contador
    • Multivibradores
    • Diagrama de impulsos

Incluye:
  • 2 x AND, 2 x NOR, 4 x NAND
  • 2 Inversores
  • 1 Disparador Schmitt
  • 1 Visualizador de 7 segmentos
  • 4 Flip-flop JK
  • 1 Registro de desplazamiento universal
  • 4 Conmutadores de comando,
  • 2 sensores, 4 LED
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas con Sistemas de Bus de Datos utilizados en Automotores COM3Lab BusD AU
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Tecnología digital: Fundamentos de la tecnología digital
    • Sistemas de bus: CAN y LIN
    • Tecnología de medición: señales físicas, protocolos, análisis de fallos.
    • Conexión con componentes externos factible
    • Otras aplicaciones y componentes del sistema
  • Complemento recomendado: juego de conectores patch rematados en fichas banana de 2 mm
Placa p/prácticas con Sistemas Fotovoltaicos COM3Lab FV
  • Módulo para utilizar con la base COM3LAB Base y su software asociado COM3LAB Soft
  • En el software están incluidos trabajos prácticos para abordar en profundidad los siguientes temas:
    • Celda fotovoltaica: Propiedades, función, etc.
    • Panel solar: Propiedades, función, etc.
    • Diferentes circuitos de con paneles solares
    • Características solares
    • Influencia de la temperatura
    • Influencia de la sombra
    • Controlador de la carga
    • Controlador del cargador solar
    • Sistemas fotovoltaicos
    • Aplicaciones
  • Incluye:
    • 4 x Celdas solares de 4 V, 35 mA
    • Batería recargable de 2.4 V, 60 mAh
    • Controlador solar con microcontrolador
    • Controlador solar con circuito integrado
    • Sensor de temperatura
    • Ventilador de 12 V
    • Conversor elevador
    • Conversor de frecuencia
    • Conversor de corriente/tensión
    • Motor
    • LED de 12 V
    • 2 x Condensadores de almacenaje
    • Carga óhmica
  • Complemento recomendado:
    • Juego de accesorios p/experiencias fotovoltaicas COM3Lab FV Acc
    • Juego de conectores patch rematados en fichas banana de 2 mm

Equipos Didácticos para la Enseñanza de Electricidad y Electrónica
