Hidráulica Industrial

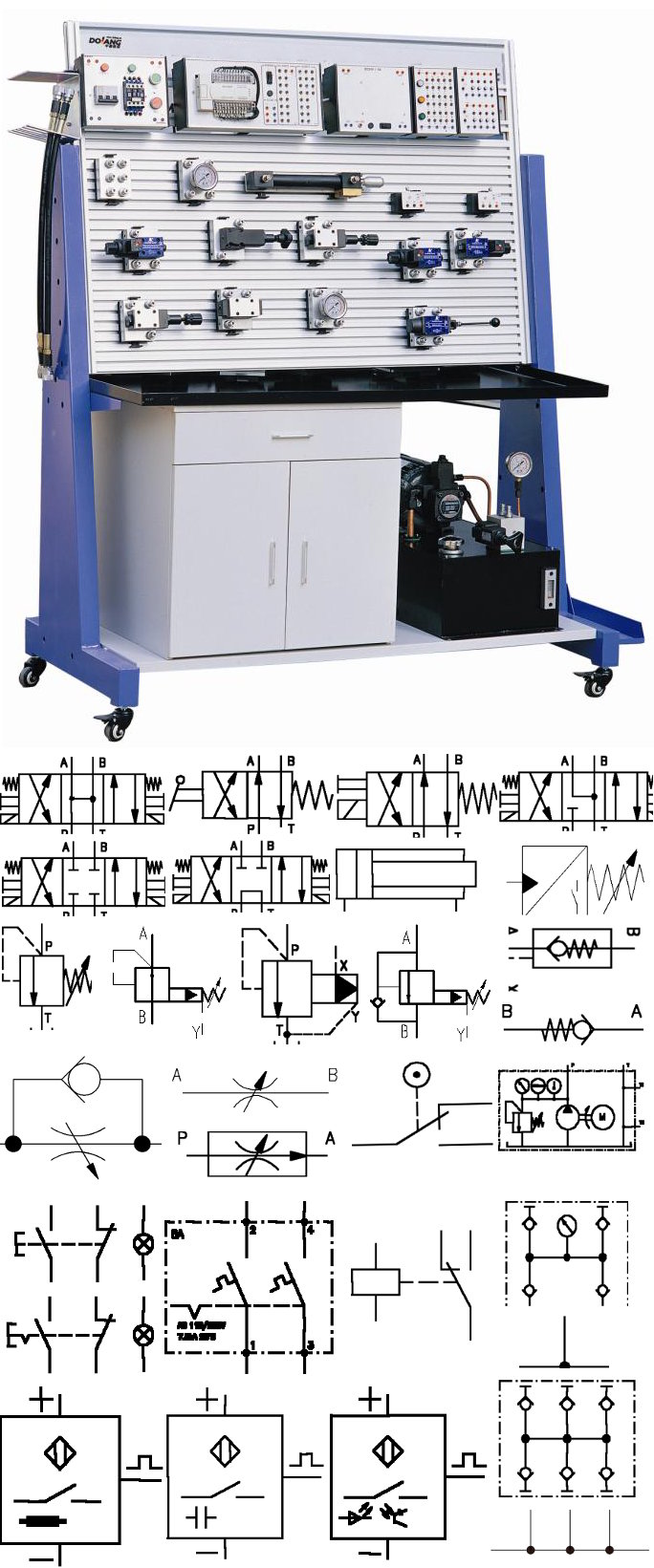

• DLYY-DH202 Banco de entrenamiento avanzado sobre hidráulica y electrohidráulica
• 36-500 Entrenador Básico sobre Hidráulica Industrial

• Tablero de montaje de 120 x 60 cm con estructura abierta que permite instalar todo tipo de componentes hidráulicos
• Componentes industriales montados sobre placas con conectores rápidos autosellantes
• Centralita hidráulica de 1,1 kW, 5 litros por minuto, 4 a 6 MPa
• Depósito de aceite de 35 litros
• Módulo de control de alimentación de centralita:
  • Contactor y protección
  • Botón de arranque
  • Botón de parada
• Módúlo con botonera y patchera:
  • 2 Pulsadores
  • Pulsador con retención
  • Matriz de conexiones con ficha bananan
• Módulo con relés
• Módulo con PLC Mitsubishi
• 2 Pistones de 200 x 18 mm
• 2 restrictores de caudal bidireccionales
• 2 restrictores de caudal con válvula de by pass en sentido de flujo contrario
• 2 válvulas de alivio regulables
• Válvula solenoide (M) 4/3
• Válvula solenoide (O) 4/3
• Válvula solenoide (Y) 4/3
• Válvula solenoide (H) 4/3
• Válvula solenoide 4/2
• Válvula manual 4/2 con restauración a resorte
• 2 Válvulas reguladoras de velocidad
• Válvula de alivio piloto
• Válvula de secuencia actuada por piloto
• Válvula reductora de presión con piloto
• 2 Válvulas de control unidireccional
• 2 Válvulas antirretorno
• Relé activado por presión
• 4 conectores T
• 2 distribuidores con 5 conexiones
• Distribuidor hidráulica para centralita con 6 conexiones
• Manómetro cargado con glicerina
• Mangueras con conectores rápidos:
  • 6 de 60 cm
  • 10 de 1 m
  • 2 de 1,5 m
• Módulo 24V 3A
• Sensor fotoeléctrico
• Sensor capacitivo
• Sensor inductivo
• 4 módulos con microswitch

Temática abordada

• Control electrónico básico
  • Luces indicadoras
  • Función O
  • Función Y
  • Lógica combinacional
• Uso de relés autoblocantes
• Uso de sensores de proximidad
• Componentes hidráulicos industriales
• Bucle de control direccional
  • Circuito de conmutación con válvula inversora manual
• Circuito de coonmutación de con electroválvula de inversora
• Control de presión
  • Circuito de regulación de voltaje de una sola etapa
  • Regulación secundaria de presión
  • Circuito de descompresión de una sola etapa
  • Circuitos de descarga mediante válvulas inversoras tipo M y H
  • Circuito presostático con válvula de retención de control hidráulico
• Lazo de control de flujo con válvula de mariposa
  • Restricción de flujo a la entrada
  • Regulación de velocidad con restrictores de caudal
• Lazos de control de velocidad usando una válvula de control de velocidad
  • Restricción de flujo a la entrada
  • Regulación de velocidad con restrictores de caudal*
• Control de velocidad a lazo cerrado
  • Circuito de acción secuencial usando la válvula de secuencia
  • Circuito de acción secuencial controlado por final de carrera
  • Circuito de acción secuencial controlado por relé de presión
  • Circuito con lazo de bloqueo unidireccional de la válvula de retención de control hidráulico
  • Circuito con bloqueo bidireccional de la válvula de retención de control hidráulico
  • Circuito de bloqueo con válvula inversora tipo "O"
  • Circuito básico de control con relé hidráulico
• Programación de instrucciones PLC, programación en escalera
• Aprendizaje y uso del software de programación PLC.
• Control de inversión con electroválvulas y PLC
• Trabajos de proyecto

Dimensiones generales: 136 x 65 x 165 cm

Pedir Cotización

Video en YouTube
El equipo en funcionamiento (video largo que incluye el armado y conexionado completo de un TP)

Presentación, instalación y un par de trabajos practicos

Presentación de producto (marketing en Inglés)

• Fácil de usar
• Los circuitos se arman sin herramientas
• Usa componentes comerciales
• El fluido utilizado es simplemente agua
• Temas Cubiertos
  • Control de dirección
  • Control de velocidad
  • Control de presión
  • Control de un cilindro de accionamiento simple
  • Control de un cilindro de doble accionamiento con una válvula de 4 a 2 vías
  • Control de un cilindro de doble accionamiento con una válvula de 4 a 3 vías
  • Medición IN
  • Medición OUT
  • Carga de un cilndro
  • Control de motor y velocidad en una sola dirección
  • Control de motor y velocidad bidireccional
• Elementos contenidos en el Entrenador
  • Maletín/bastidor
  • Válvula de seguridad
  • Distribuidor hidráulico
  • Tanque vejiga
  • Válvula de control 4/3
  • Válvula de control 4/2
  • Motor/caudalímetro bidireccional
  • Válvula antirretorno x 2
  • Cilindro accionador de doble acción
  • Pesa de 4kg
• Todos los componentes utilizan conectores rápidos

• ¡Garantía Extendida 2 años!

Pedir Cotización

Peso Bruto: 18 kg

Manual (pdf)
Descripción y TPs sugeridos

Manual (doc)
Manual en Castellano (traducción en curso)
