Bioquímica

Bioquímica Maniquíes a escala natural de adultos, neonatos y gerontes para efectuar prácticas primarias y avanzadas de extracciones venosas, arteriales y capilares, así como inyecciones endovenosas, intramusculares, intradérmicas e intraóseas.

La textura de los tejidos es muy semejante a la natural, y en la mayoría de los casos se incluyen mecanismos de reflujo natural de sangre.

También se incluyen al pié hipervínculos a nuestras secciones de instrumental para Laboratorio Clínico

  • HS39 Brazo de entrenamiento avanzado para punción venosa y colocación de inyecciones
  • HS39 Piel Repuesto p/HS39: Piel para brazo de punciones
  • HS39 Venas Repuesto p/HS39: Juego de venas con alma espiralada
  • XC-434 Brazo para prácticas de punción venosa
  • S401.100 Entrenador avanzado p/prácticas de punción IV, IM, Intradérmica y subcutánea
  • S401.100.011 Insumo p/brazo IV IM S401.100: Juego de 2 pieles de repuesto
  • S401.100.012 Insumo p/brazo IV IM S401.100: Venas de repuesto (1 tubo de 2,6 m)
  • S405 Brazo pediátrico de 5 años, para entrenamiento sobre prácticas intravenosas, IM y subcutáneas de uso autónomo

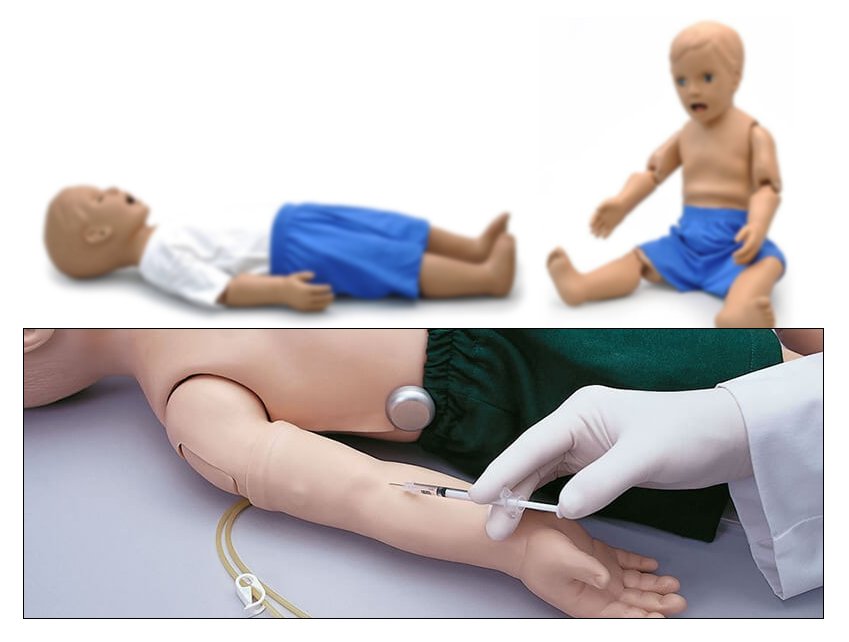

  • S110.1 Brazo de entrenamiento sobre prácticas intravenosas pediátricas (accesorio p/el maniquí S110)
  • S110.810 Repuesto/insumo p/S110: 2 juegos de venas simuladas de repuesto p/brazo IV
  • S110.813 Repuesto/insumo p/S110: juego de 2 pieles simuladas de repuesto p/brazo IV
  • S408 Brazo neonatal para punción e infusión venosa
  • Panthera C2 EasyStitch Microscopio ergonómico digital con sistema de adquisición y composición de imágenes digitales de gran tamaño por barrido
  • AG Aglutinoscopio (Visualizador de Aglutinación)

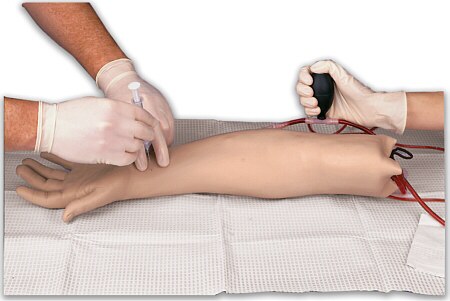

Brazo de entrenamiento avanzado para punción venosa y colocación de inyecciones HS39
  • Ofrece además de todos los accesos venosos para la terapia intravenosa y venesección, zonas de inyección intramuscular e intracutánea
  • El extenso sistema vascular permite a estudiantes practicar la punción venosa en todas las zonas apropiadas de primera y segunda clase, incluida la administración de infusiones y la introducción de catéteres periféricos permanentes
  • El sistema venoso es de fácil uso, ya que todas las venas son alimentadas de sangre artificial desde una sola bolsa de líquido externa
  • El dorso de la mano está dotado de venas metacarpianas y digitales inyectables
  • Las prácticas pueden realizarse en la vena basílica, vena cefálica, vena cefálica accesoria y vena mediana del antebrazo
  • Las inyecciones intramusculares pueden realizarse en el músculo deltoides
  • En la parte superior del brazo hay zonas preparadas para la inyección intracutánea
  • Las inyecciones intracutáneas con agua destilada producen los habones cutáneos característicos en las zonas previstas en la parte superior del brazo
  • El diseño realista del brazo de entrenamiento para punción venosa e inyecciones para avanzados es realmente sorprendente
  • Los dedos blandos y móviles se fabricaron con una especial fidelidad de detalles
  • Las venas se mueven debajo de la piel intercambiable al palparlas y hay que superar una resistencia perceptible al pinchar una vena
  • Durante el proceso de fabricación, la piel fue reproducida con gran detalle, por lo que el aspecto y tacto del brazo parecen naturales
  • Las válvulas venosas son visibles debajo de la superficie cutánea y pueden palparse
  • Las venas artificiales y la piel pueden recambiarse completamente, para que el brazo de entrenamiento tenga siempre un aspecto perfecto y funcione correctamente
  • Su uso normal permite realizar centenares de inyecciones hasta que sea necesario recambiar las venas y/o la piel
  • Repuestos disponibles:
    • Repuesto p/HS39: Piel para brazo de punciones HS39 Piel
    • Repuesto p/HS39: Juego de venas con alma espiralada HS39 Venas / Repuesto p/HS39: Juego de venas HS39 Venas SR
Recursos on line

Manual (doc)
Manual de Usuario

Video en YouTube
Excelente video que muestra cómo usar correctamente este equipo, creado por el IES del Valle de Uco

Repuesto p/HS39: Juego de venas con alma espiralada HS39 Venas
  • Material autosellante
  • Alma con espiral de acero, que evita que la vena colapse
  • Consistencia al tacto muy similar a la de las venas reales
  • Compatible con el Brazo de entrenamiento avanzado para punción venosa y colocación de inyecciones HS39
  • Incluye 4 tramos que sirven para reemplazar la totalidad de la red venosa del brazo:
    • 3 x 1 m
    • 1 x 1,5 m
Brazo para prácticas de punción venosa XC-434

Presentación, armado y relleno con sangre arfificial

Maqueta del brazo de un humano adulto para realizar prácticas de punción en carreras de enfermería, bioquímica, medicina, etc.
  • Flebotomía venosa
  • Inyección venosa
  • Transfusión venosa
  • Transfusión líquida
  • Inyección intramuscular en el deltoide

NOTA IMPORTANTE: Use siempre agujas de pequeño calibre y efectúe las punciones en todo el lecho venoso, sin enfocarla en un solo lugar. Las venas son autosellantes pero pincharlas siempre en una pequeña región reducirá innecesariamente la vida útil del equipo. Tenga en cuenta que este modelo económico de brazo no tiene piel ni venas intercambiables, como sí es el caso de nuestros modelos de alta gama (p. ej. HS39)

Recursos on line

Manual (doc)
Montaje, Uso y Cuidados básicos

Entrenador avanzado p/prácticas de punción IV, IM, Intradérmica y subcutánea S401.100 La combinación de todas las características necesarias para el entrenamiento IV, IM, y sub-cutáneo en un solo simulador
  • Compatible con nuestros simuladores adultos de la serie S
  • Red venosa sutil en el brazo y la mano
  • Venas cefálica, basílica, antecubital, radial y cubital
  • Sensación realista cuando la aguja entra en la vena
  • Sitio de la inyección intramuscular en región deltoidea
  • Zonas de inyección subcutánea en la cara volar del antebrazo y en la parte superior del brazo
  • Sitio de punción intradérmico
  • La presión venosa se puede aumentar o disminuir accionando una pera
  • Las venas se hinchan y colapsan
  • Piel y venas fácilmente reemplazables
  • Administración de medicamentos por vía intravenosa en bolo
  • Simulación de la técnica de infusión
  • Ejercicios de recolección de sangre con sangre simulada
  • Simulación de puño cerrado y la posición de torniquete
  • Con base de soporte
  • Incluye un concentrado de sangre simulada, pera, bolsas para sangre y una de repuesto para el brazo
  • Manual de instrucciones en idioma Inglés

Nota: este artículo sólo se comercializa en territorio argentino

Recursos on line

Manual (doc)
Uso y Mantenimiento

Video en YouTube
Excelente video que muestra cómo usar correctamente este equipo, creado por el IES del Valle de Uco

  • Compatible con nuestra familia de maniquiíes S
  • Este brazo se puede agregar como opcional a cualquiera de los maniquíes de nuestra serie S para la práctica del cuidado de pacientes adultos S204, S205, S206, S303, S222, S304, S308, S311, S309, S310, S311, S203, S221, S201, S200
    Brazo pediátrico de 5 años, para entrenamiento sobre prácticas intravenosas, IM y subcutáneas de uso autónomo S405
    • 2 Manos intercambiables:
      • Cerrada para punción venosa
      • Blanda extendida para practicar la punción en los dedos
    • Acceso subcutáneo en antebrazo
    • Acceso intramuscular en deltoide
    • Acceso intravenoso sobre estructura realista
    • Bulbo para simular vena colapsada o normal a vaso lleno
    • Piel y venas reemplazables
    • Soporte para brazo y bolsa de sangre simulada
    • Sangre simulada concentrada (para preparar agregando agua)
    • Incluye una piel de repuesto
    • Bolso de transporte en tela de avión
    • Nota: si usted cuenta con un maniquí de cuerpo entero tal como el Entrenador sobre cuidados médicos de un paciente pediátrico de 5 años S150, tal vez prefiera adquirir este otro brazo S150.1
    • Insumos/Repuestos:
      • Insumo p/brazo IV IM SC S405: Venas de repuesto S405.810
      • Insumo p/brazo IV IM SC S405: Juego de 2 pieles de repuesto S405.813

    Nota: este artículo sólo se comercializa en territorio argentino

    Recursos on line

    Documento (doc)
    Instrucciones para el uso y conservación

    Brazo neonatal para punción e infusión venosa S408
    • Estructura venosa medial
    • Dos venas en el dorso de la mano
    • Piel y venas fácilmente reemplazables que soportan múltiples pinchazos de agujas (se recomienda el uso de agujas de pequeño calibre)
    • Pera de goma conectada a la bolsa de reserva para modificar la presión vascular, simulando venas colapsadas o normales
    • Arterias radiales y braquiales (no punzables) conectadas a una pera de goma con la que el docente puede generar pulsaciones
    • Montado sobre una base de plástico
    • Incluye:
      • Concentrado para preparar sangre sintética
      • Bolsa de sangre
      • Peras de goma
      • Piel de repuesto para el brazo
      • Bolsa de transporte
      • Manual de instrucciones en idioma Inglés
    Microscopio ergonómico digital con sistema de adquisición y composición de imágenes digitales de gran tamaño por barrido Panthera C2 EasyStitch

    Ver el sistema en funcionamiento

    Muestrario de escaneos tomados con este sistema

    • Sistema completo (sólo precisará agregar una PC)
    • Permite obtener imágenes de muy alta resolución (en general cientos de MPx) de preparados completos o grandes regiones de interés de los mismos
    • Las consigue haciendo un barrido y composición automática de imágenes contiguas en una gran fotografía
    • Una vez que se digitalizó un preparado, es posible exportarlo con un solo clic a un formato web estándar que podrá subr sin modificaciones al sitio de su institución. Esta página web, que muestra el preparado dinámicamente, como un microscopio virtual, se puede reproducir con cualquier navegador estándar de Internet, sin necesidad de instalar plug-ins ni ejecutar el recientemente caducado Adobe Flash Player
    • Especialmente útil para:
      • Educación a distancia, híbrida y semi presencial
      • Teletrabajo
      • Consultas interdisciplinarias
    • Claras ventajas:
      • Los preparados son perecederos, las imágenes digitalizadas no
      • Muchos usuarios pueden acceder al mismo material simultáneamente
      • Un mismo archivo contiene las imágenes macro y micro, habilitando un amplísimo rango de zoom, lo que facilita la identificación rápida de zonas de interés y su análisis detallado de manera inmedia y perfectamente integrada
      • Si los usuarios barren sus preparados con un objetivo de 40X, obtendrán la misma calidad de imagen que con un sistema de barrido automático, con solo una fracción del costo y solo un poco más de trabajo
    • Cátedras que típicamente usan estos equipos:
      • Patología
      • Histología
      • Citología
      • Forense

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!!
    Recursos on line

    Video en YouTube
    Todos los pasos, desde el estreno hasta el primer escaneo

    Este equipo contiene las partes siguientes:

    • Microscopio ergonómico Trinocular c/Optica Planacromática corregida a infinito Panthera C2 Trinocular
    • Adaptador ISO p/acoplar cámaras videomicroscópicas 2/3 pulg a instrumentos trinoculares compatibles CCAD ISO 065X
    • Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite
    • Software para escanear y componer automáticamente microfotografías, licencia para 1 puesto de trabajo EasyStitch PRO
    Microscopio ergonómico Trinocular c/Optica Planacromática corregida a infinito Panthera C2 Trinocular
    • Cabeza Trinocular
      • Siedentopf
      • Inclinada a 25º
      • Rotable 360º respecto al tubo con movimiento de mariposa
      • Rotable 360º respecto al estativo
      • Distancia interpupilar de 48 a 75mm
      • División de luz 50/50 en puerto estándard DIN/ISO
    • Oculares:
      • Gran angulares N-WF10X /22mm
      • Ajuste de dioptrías ±5 en los dos oculares
      • Alto punto focal que permiten el uso con anteojos
      • Pueden ser asegurados con tornillo allen para evitar ser removidos
      • Incluye porta retículo y protectores de caucho
    • Revólver portaobjetivos:
      • Quíntuple
      • Con balineras en estativo
      • Engranajes completamente metálicos
    • Objetivos:
      • Plan Acromáticos CCIS UC 4X/0.1, 10X/0.25 ,40X/0.65/R, 100X/1.25/R-Aceite
    • Todo el sistema óptico con corrección al infinito tiene protección antihongos
    • Mandos de enfoque macro y micrométrico coaxial con ajuste de tensión al lado izquierdo
    • Platina mecánica:
      • Sin cremallera que sobresalga en ambos lados
      • Para dos láminas, de 185x145mm con escala vernier
      • Bordes inclinados para evitar golpes a los usuarios
      • Mandos coaxiales bajos para movimientos X y Y de 76x50mm
      • Seguro para evitar romper las láminas
      • Recubrimiento anodizado extra duro que previene el desgaste y resistente a los químicos
    • Condensador:
      • Enfocable y centrable
      • Acromático Abbe A.N.0.90/1.25
      • Admite correderas de campo oscuro y contraste de fases
      • Diafragma de iris con posiciones marcadas para cada objetivo
    • Iluminación Koehler intercambiable:
      • Brillante de 3W LED o 30W halógena
      • Con control de intensidad
      • Indicadores de intensidad led en la parte frontal
      • Sistema de control de iluminación digital Motic LightTracer que permite guardar en memoria los niveles de iluminación para cada objetivo y sistema de autoapagado para ahorrar energía
      • Perilla digital inteligente de control de intensidad que permite guardar en memoria los niveles de iluminación para cada objetivo
    • Accesorios incluidos:
      • Cubierta vinílica
      • Aceite de inmersión
      • Llave allen
      • Salida USB 5Vcc para alimentar cámaras USB externas
    • Admite accesorios complementarios para Epifluorescencia LED, contraste de fases, campo oscuro, polarización y contraste de modulación:
      • Kit p/Epifluorescencia EPI-LED c/Filtro Auramina O compatible con microscopios Panthera U, L y C 1101011400181
      • Kit p/Epifluorescencia EPI-LED c/Filtro FITC compatible con microscopios Panthera U, L y C 1101011400191
      • Kit p/Epifluorescencia EPI-LED c/Filtro TRITC compatible con microscopios Panthera U, L y C 1101011400201
      • Nota: en los 3 casos anteriores deberá agregar un Regulador de intensidad externo para los iluminadores de epifluorescencia LED 1101011400411
      • Condensador de torreta de 5 posiciones: BF, DF, Ph1, 2 y 3 1101001903141 / Corredera de fases de 3 Posiciones para PH10X, PH40X, BF 1101001100531
      • Acc. p/microscopios con contraste de fases: Telescopio de centraje 1101000300836
      • Objetivo Plan Acromático Fase UC PH 10X/0.25 (DT=17.4mm) Ph1 1101001706481
      • Objetivo Plan Acromático Fase UC PH 20X/0.45 (DT=0.8mm) Ph2 1101001706491
      • Objetivo Plan Acromático Fase UC PH 40X/0.65/R (DT=0.6mm) Ph2 1101001706501
      • Objetivo Plan Acromático Fase UC Ph 100X/1.25/R-Aceite (DT=0.16m) Ph3 1101001706511
      • Analizador básico de polarización para microscopios de la familia Panthera 1101011400031
      • Polarizador sencillo p/montar sobre fuente de luz de microscopio 1101000300741

    • ¡Garantía Extendida 5 años p/partes mecánicas y ópticas, 1 año p/partes eléctricas y electrónicas!!
    Adaptador ISO p/acoplar cámaras videomicroscópicas 2/3 pulg a instrumentos trinoculares compatibles CCAD ISO 065X
    • Dispositivo mecánico-óptico que:
    • Adapta los de diámetros y modos de fijación (rosca C vs cuello con prisionero)
    • Forma de una imagen real sobre la superficie del chip sensor del dispositivo de captura de imágenes de 2/3", a partir de la imagen real que el objetivo del instrumento crea a la altura de cota de su salida trinocular
    • Introduce una (des)magnificación de 0,65X en la imagen proyectada para que el campo de visión de los oculares y el percibido por la cámara sean similares
    • Acople lado cámara: rosca C estándar
    • Acople lado microscopio: Cilindríco c/entalladura p/prisionero c/diámétro ISO
      • Diámetro máximo: 38 mm
      • Diámetro mínimo (entalladura): 35,8 mm
    Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite
    • Dispositivo de captura digital de imágenes videomicroscópicas
      • Resolución: 2448 x 2048 pixel (5 Mega)
      • Digitalización a 8/12 bit
      • Sensor de gran tamaño: 2/3 de pulgada
      • Pixels retroiluminados, que permiten usar ópticas de mayor apertura numérica, aprovechar mejor la luz disponible y aumentar notablemente la sensibilidad
      • Pixels cuadrados de 3,45 micras
      • Salida USB 3.1 de alta velocidad
      • Puede entregar hasta 88 cuadros por segundo (dependiendo de las condiciones de iluminación, la resolución solicitada y la capacidad de la PC a la que esté conectada), siendo 35,7 cuadros por segundo la velocidad nominal
      • Obturador global (global shutter) que permite capturar la luz de todos los pixels al mismo tiempo, evitando las deformaciones que se observan sobre objetos en rápido movimiento con la tecnología tradicional de obturador rotativo (rolling shutter)
      • Tiempo de exposición ajustable: 14 micro segundos a 2 segundos
      • Acople con roscas C y CS
    • Tecnología CMOS Scientific Grade
      • Mejora la sensibilidad
      • Reduce el ruido de fondo
      • Incrementa el rango dinámico
      • Mejora la fidelidad cromática
      • Utiliza técnicas de retro exposición y doble conversión analógica digital con correlación de lecturas
    • Software incluido Motic Image Plus 3.0
      • Visualización en vivo
      • Captura de imágenes fijas y video
      • Manipulación y filtro
      • Medición y conteo
      • Análisis
      • Permite guardar plantillas de configuración con sus ajustes de tiempo de exposición, contraste, brillo, saturación, balance de blanco y mucho más
      • Difusión en vivo a celulares, tablets, notebooks y otras computadoras aprovechando la placa de WiFi de la PC o notebook del usuario (modo hotspot). No precisando ningún programa especial en los receptores, se ve directamente desde un navegador web
      • ¡y mucho más!
    • Accesorios incluidos:
    • Accesorios incluidos:
      • Placa de vidrio c/referencias dimensionales p/sistemas de videomicroscopía 1101002300142
      • Cable USB
      • Pendrive con instalador Motic Images Plus 3.0
    • Aplicaciones típicas:
      • Campo claro
      • Contraste de fase
      • Epifluorescencia
      • Documentación
      • Inspección de rutina
      • Estudio de materiales
      • Trabajo industrial
      • Enseñanza
      • Control de calidad
      • Histo-química
      • Cultivo celular
      • Registros con alta velocidad de captura
      • Registros en time-lapse
    Software para escanear y componer automáticamente microfotografías, licencia para 1 puesto de trabajo EasyStitch PRO

    Ver este software en funcionamiento

    Muestrario de escaneos tomados con este sistema (microscopio virtual)

    • Convierte cualquier microscopio trinocular en un microscopio de escaneo digital, por una fracción del costo
    • Especialmente útil para crear Laboratorios Remotos y Aulas Híbridas
    • Permite crear un repositorio de imágenes y un microscopio virtual a su institución, a partir de sus propios preparados, de manera ajustada exactamente a sus necesidades, sin depender de proveedores externos de contenidos ni aplicaciones. No usa Adobe Flash Player (lo que hoy sería un grave problema de compatibilidad) ni requiere que sus alumnos instalen ningún software especial. Con un simple navegador de Internet basta
    • Sólo precisa agregar una Conjunto p/Videomicroscopía Digital de Alta Resolución 5MP, con sensor de gran tamaño CMOS Scientific Grade MotiCAM PROS5 Lite y el adaptador para rosca C que su microscopio precise
    • Toma en tiempo real las secuencias de imágenes que le envía la cámara mientras que un usuario desplaza la platina de su microscopio, recorriendo el portamuestras en zigzag
    • Los movimientos del operador no precisan ser lentos o de gran precisión, sólo debe asegurarse de que en cada barrido se vuelva a tomar una pequeña franja de la línea anterior y que se respete la velocidad de proceso básico que imponga su PC
    • El software:
      • Reconoce los puntos en común de la cadena de imágenes y compone una única fotografía de muy alta resolución (cientos de Megapixels), que puede usarse para proveer una capacidad de registro y análisis que, en circunstancias normales, sólo podría conseguirse con un acceso en vivo al microscopio y sus preparados
      • Compensa automáticamente las sombras y el balance de blanco
      • Acepta calibraciones dimensionales, permitiendo efectuar mediciones sobre las imágenes y sobreimprmiir dinámicamente la barra de escala más adecuada
      • Avisa al usuario si está moviendo la platina demasiado rápido para las capacidades de su sistema
      • Si la PC del usuario cuenta con 2 monitores, el software mostrará la imagen en vivo actual en uno y el prgreso de la compuesta en el otro
      • Guarda las imágenes con o sin compresión, de acuerdo a la elección del usuario, en los formatos: JPG, PNG, TIFF, BMP, WSI
      • Si los especímenes presentan problemas de profundidad de campo, el software también permite hacer una imagen compuesta de una misma región a distintas profundidades, tomando las partes de mejor foco de cada fotografía. El resultado será bueno si se mantiene constante la magnificación de los elementos de la escena a lo largo de las distitnas imágenes tomadas
      • Puede hacer el escaneo en bruto de una cantidad arbitraria de portamuestras y luego efectuar el proceso de exportación a imágenes de gran tamaño en un lote de trabajo desatendido, por ejemplo en un horario nocturno
      • Uno de los formatos de exportación, el DZI, es particularmente interesante porque genera una página web (archivo HTML) con un subdirectorio asociado, que utiliza una estrategia muy similar a la de Google Maps para mostrar imágenes en todo el rango de magnificaciones disponible. Muestra las vistas casi instantáneamente al descargar solo la región que se está viendo y solo con la resolución solicitada. Las vistas subsiguientes se descargan cuando el usuario se desplaza o hace zoom. Esta estrategia no mejora la experiencia del usuario sino que, fundamentalmente, reduce la carga sobre el ancho de banda para las instituciones que decidan hacer disponibles sus escaneos en línea

    Campos típicos de aplicación

    • Patología
    • Hematología
    • Citología
    • Oncología
    • Diagnóstico
    • Microscopía computacional
    • Patología cuantitativa
    • Educación
    • Microbiología y biología en general
    • Ciencias de los materiales

    Modestos requermientos de sistema:

    • Windows 10
    • 2GB de RAM
    • CPU dual core de 3,2 GHz
    • Disco SSD de 256 GB para manejar los archivos temporarios
    • Disco duro de 1TB para el almacenamiento permanente
    • Puerto USB 3,0 libre
    Recursos on line

    Video en YouTube
    Otro corto con este kit en funcionamiento

    Video en YouTube
    Ejemplo de uso en tiempo real y exportación al disco local para poder revisar la imagen de muy alta resolución con un explorador de internet

    Video en YouTube
    Idem anterior, pero exportando a un paquete externo (VMscope Digital Slide Suite) para comprartir las imágenes de muy alta resolución tomadas a través de un almacenamiento dedicado en la nube
