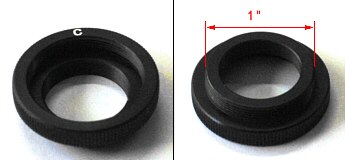

Ejemplo de Rosca C y CS Ej Rosca C
  • Rosca utilizada de manera estándar por la mayoría de los fabricantes de cámaras y dispositivos de captura para videomicroscopía
  • Diámetro: 1 pulgada (25,4 mm)
  • Paso: 32 hilos/pulgada (794 micras entre hilos)
  • De acuerdo a los estándares convenidos, se espera que el sistema óptico acoplado a un sistema con Rosca C forme una imagen real a 0,69 pulgadas (aprox 17.5 mm) debajo del tope de la rosca. En este plano deberá estar colocado el dispositivo sensor CMOS o CCD

Existe otro estándar similar, pero no idéntico, el de rosca CS:

  • Los diámetros y pasos son iguales a los de la rosca C
  • Pero se espera que el sistema óptico acoplado a un sistema con Rosca CS forme una imagen real a 12,53 mm debajo del tope de la rosca. En este plano deberá estar colocado el dispositivo sensor CMOS o CCD

La conversión entre rosca C y rosca CS habitualmente se implementa con un espaciador de 5 mm, mostrado en la fotografía, que se interpone entre el adaptador óptico-mecánico y el dispositivo sensor de imágenes.
