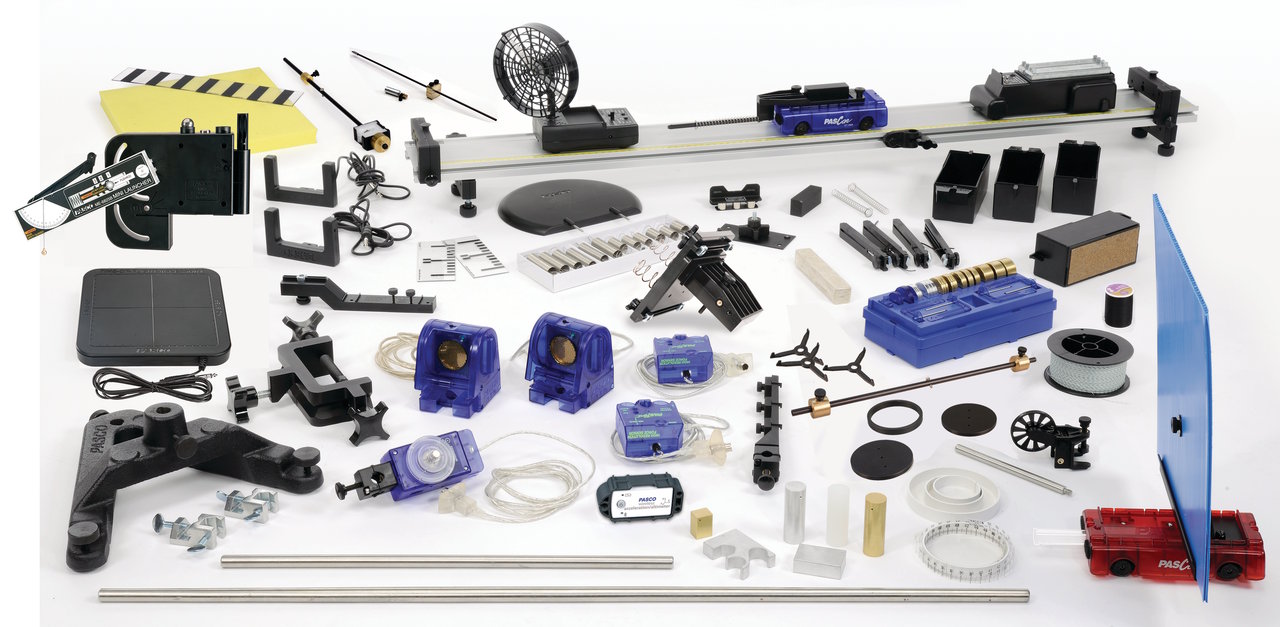

Este equipo contiene las partes siguientes:

  • Mini Laboratorio de Mecánica Rotacional p/usar c/sensor de movimientos rotacionales/encoder ME-3420
  • Accesorio para estudiar choques con carritos y sensores de fuerza ME-6622
  • Accesorio p/montar sensores sobre carritos de dinámica ME-6743
  • 2 x Pesa extra de 250 g p/bahía de carga de carritos de sistemas de Introducción a la Dinámica de Pasco ME-6755
  • Almoadhilla de impacto p/medir el tiempo de vuelo de un proyectil plástico de baja velocidad ME-6810A
  • Accesorio para montar una o dos barreras infrarrojas sobre un lanzaproyectiles Pasco ME-6821A
  • Lanzaproyectiles de Sobremesa - Estudio completo de tiro oblicuo y choques en 2D ME-6825B
  • Conjunto p/proporcionar amortiguamiento magnético a un carrito PasCar ME-6828
  • Accesorio p/lanzaproyectiles ME-6825A: Péndulo Balístico ME-6829
  • Lanzacarritos a resorte ME-6843
  • 2 x Carritos para Estudios de Dinámica Lineal c/Cuerpo de Policarbonato ME-6950
  • Carrito autopropulsado a hélice ME-6977

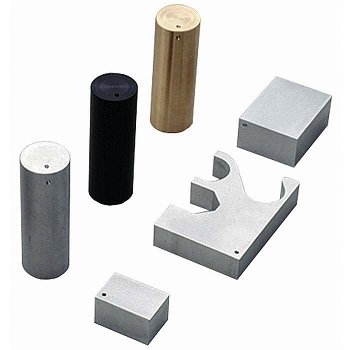

  • Conjunto de 6 cuerpos p/hacer estudios sobre densidad ME-8569A

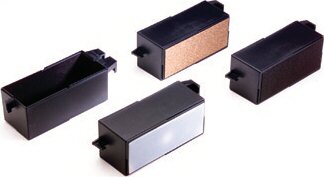

  • Conjunto para estudiar fricción lineal ME-8574

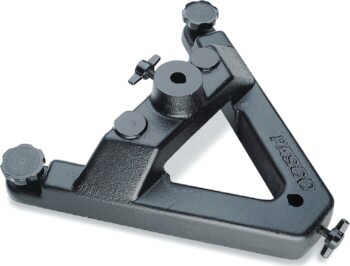

  • Base de fundición grande p/alojar 2 columnas de 1/2 o 3/8 pulgadas ME-8735
  • Poste de acero inoxidable de 45 cm x 1/2 pulgada ME-8736
  • Poste de acero de 90 cm x 1/2 pulgada ME-8738
  • Juego de 2 pequeñas reglas con bandas serigrafiadas p/usar usar con carritos y barrera/s infrarroja/s ME-8933
  • Juego de 2 finales de carrera para pista de introducción a la dinámica ME-8971

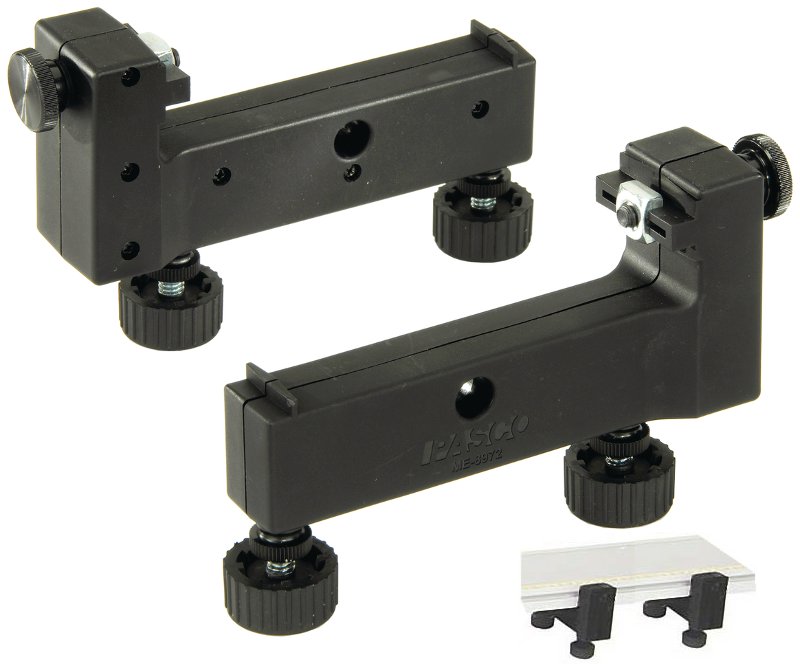

  • Juego de 2 pies ajustables para pista de introducción a la dinámica ME-8972
  • Juego de Pesas c/Portapesas p/Experimentos de Fisica (630g x 5g) ME-8979
  • Fin de carrera elástico para sistemas de introducción a la dinámica lineal ME-8998

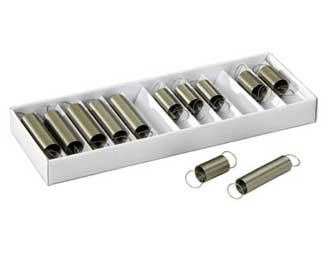

  • Juego de resortes blandos p/usar c/nuestros sistemas de Introducción a la Dinámica ME-8999
  • Regla con bandas serigrafiadas p/medir g con una barrera infrarroja ME-9377A
  • Morsa para mesa de laboratorio c/2 portabarras de 1/2 pulgada ME-9472

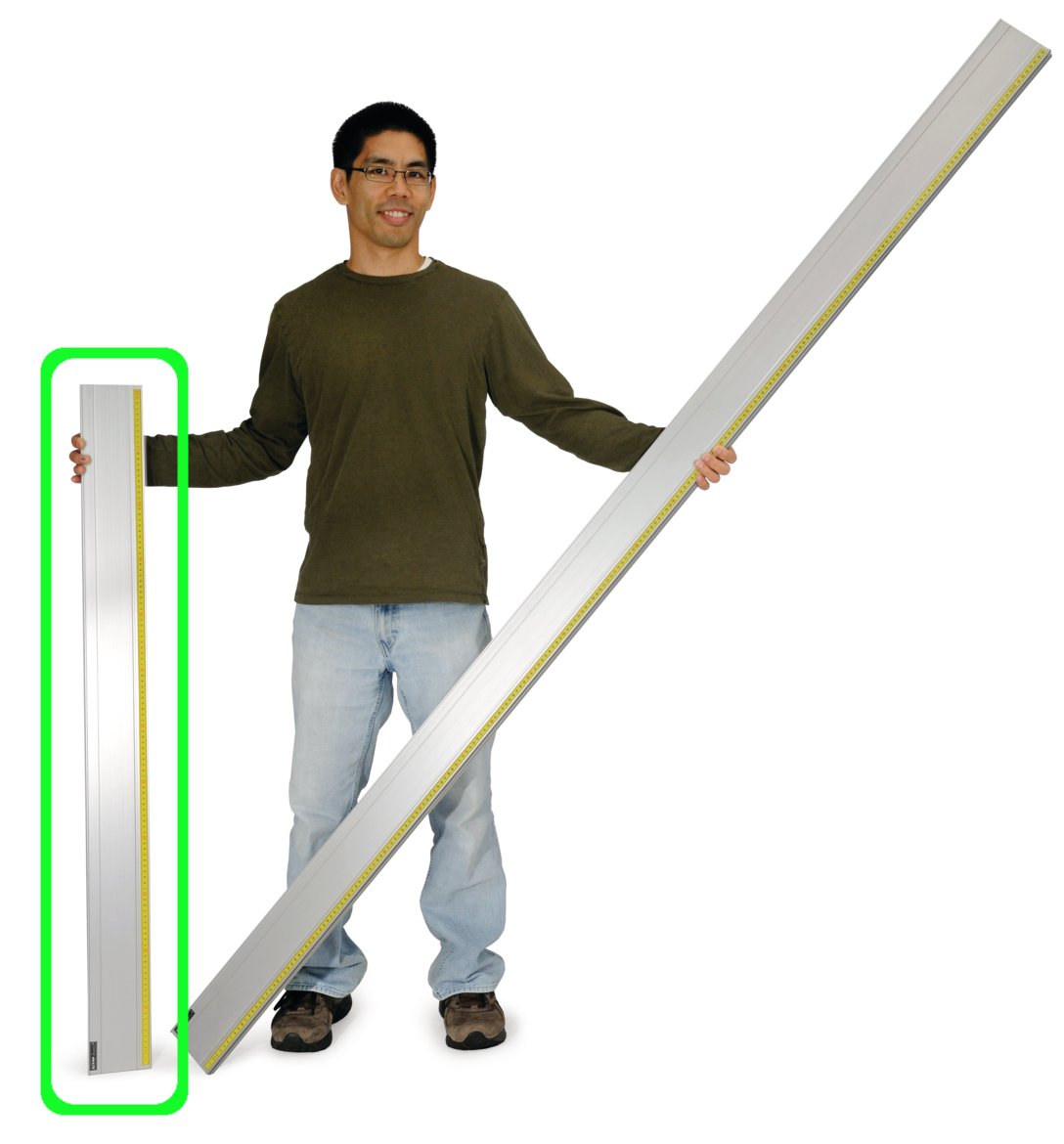

  • Pista de aluminio p/Introducción a la Dinámica de 1,2m ME-9493
  • 2 x Barrera Infrarroja para Interfase ME-9498A

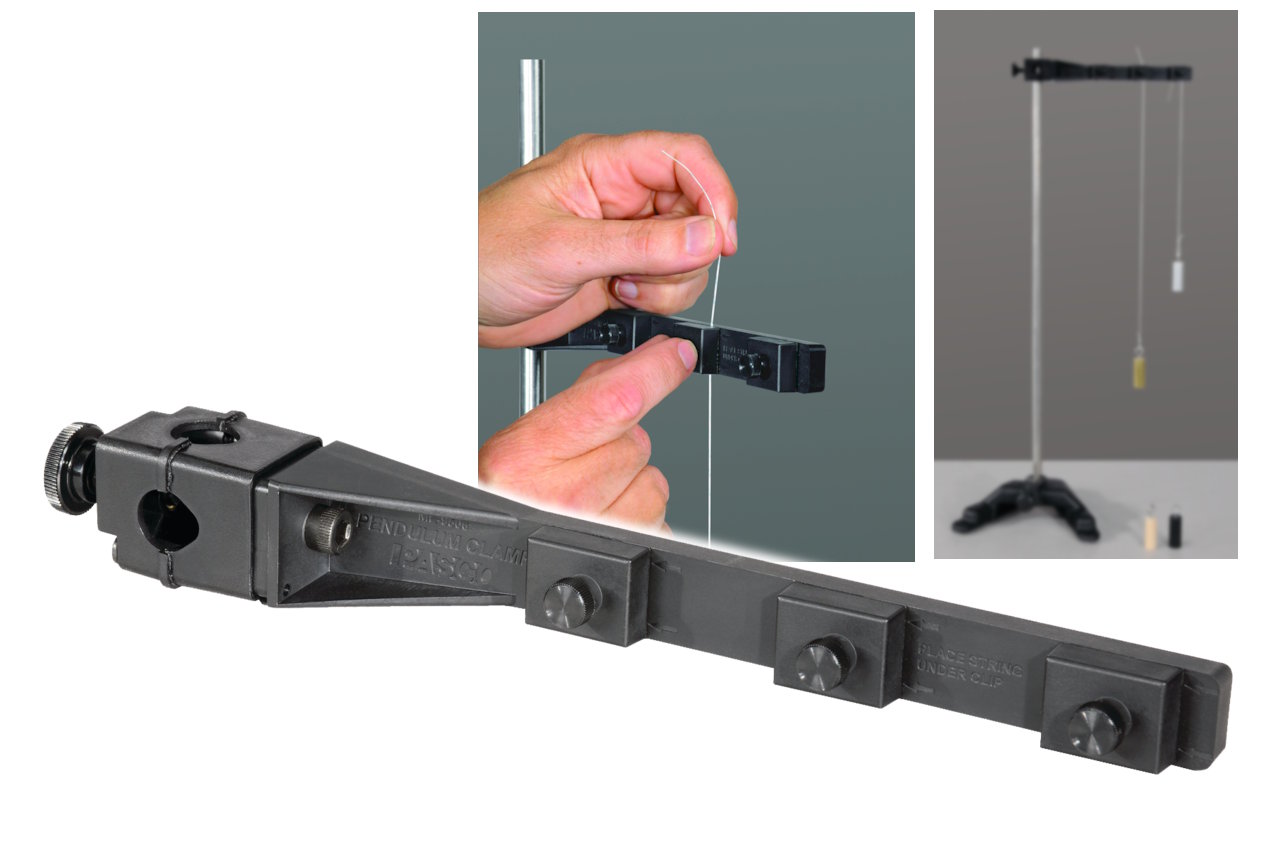

  • Soporte p/colgar simultáneamente 3 péndulos ME-9506
  • 2 x Nuez p/unir dos barras de laboratorio de 1/2 pulgada en ángulo recto o una a la par de otra ME-9507

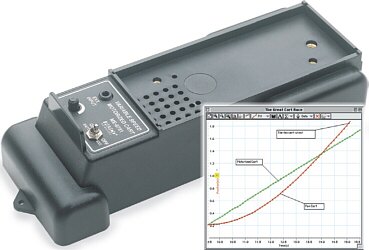

  • Carrito motorizador para mostrar MRU y movimiento relativo ME-9781

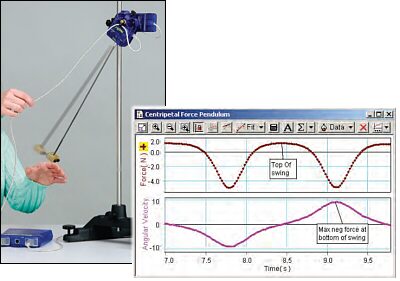

  • Conjunto para estudiar fuerza centrípeta en péndulos armados a partir del sensor de movimientos rotacionales ME-9821
  • 2 x Sensor de Movimientos Lineales por ultrasonido (p, v, a) PS-2103A
  • Sensor de Movimientos Rotacionales - Línea PasPort PS-2120A
  • 2 x Sensor de Fuerzas de alta resolucion (2 mN) PS-2189
  • Acelerómetro 3D y altímetro con enlace inalámbrico PS-3223
  • Poste para montar superpolea, de acero inoxidable SA-9242

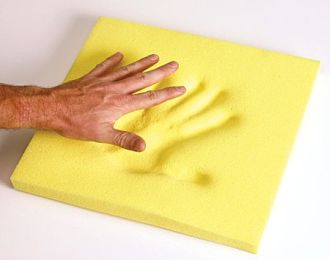

  • Almohadilla absorbente para evitar rebotes SE-7347
  • Rollo de cordel de Dacron p/experimentos de Física SE-8050

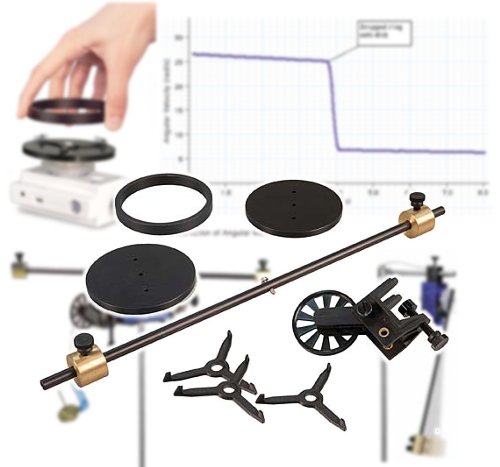

Mini Laboratorio de Mecánica Rotacional p/usar c/sensor de movimientos rotacionales/encoder Pasco - ME-3420

Mini Laboratorio de Mecánica Rotacional p/usar c/sensor de movimientos rotacionales/encoder ME-3420
  • Se utiliza como complemento de nuestros sensores de movimientos rotacionales CI-6538, PS-2120A o PS-3220 para estudiar:
    • Oscilaciones de un péndulo físico
    • Inercia rotacional de cuerpos con distintas geometrías
    • Conservación del momento angular (particularmente en colisiones)
    • Osciladores acoplados
  • Incluye:
    • 2 discos de 100 g y 8,9 cm de diámetro
    • Anillo delgado de 100 g, con diámetro exterior de 8,9 cm y pared de 0,5 cm
    • Varilla rígida de 38 cm p/construir péndulos
    • 2 pesas de bronce de 75 g, con prisionero, que se pueden desplazar sobre la varilla anterior
    • Polea con muy bajo rozamiento y momento de inercia, con pequeña prensa de fijación
    • 3 guías para alinear elementos, con peso muy bajo de 1,7 g y diámetro de 3,9 cm
  • Recomendamos acompañar por:

Prácticas típicas que se llevan a cabo con este equipo

  • Dinámica rotacional:
    • Se cuelgan pesas para aplicar torque a un brazo giratorio y se mide su aceleración angular
    • Luego se modifica el par, determinando experimentalmente la relación matemática entre el par neto y la aceleración angular
  • Colisiones rotacionales y conservación del momento angular:
    • Un anillo que no gira se deja caer sobre un disco giratorio
    • La velocidad angular se mide inmediatamente antes de la caída y después de que el anillo deja de deslizarse sobre el disco
    • Las mediciones se repiten dejando caer un disco no giratorio sobre un disco giratorio
    • Para cada situación, el momento angular inicial se compara con el momento angular final
    • La energía cinética inicial y final también se calculan y comparan
  • Segunda ley de Newton para la rotación:
    • La aceleración angular resultante (a) de un objeto es directamente proporcional al par neto (t) de ese objeto.
    • Una pesa aplica un torque al eje del sensor de movimiento giratorio
  • Inercia rotacional (momento de inercia):
    • El propósito de este trabajo es encontrar experimentalmente la inercia rotacional de un anillo y un disco y verificar que estos valores corresponden con los valores teóricos calculados
  • Péndulo de gran amplitud:
    • Este experimento explora el movimiento oscilatorio de un péndulo físico para amplitudes pequeñas y grandes
    • Se examinan las formas de onda para determinar el desplazamiento angular, la velocidad y la aceleración, y se investiga la dependencia del período de un péndulo con la amplitud de la oscilación.
Recursos on line

Video en YouTube
Montaje y uso

Página web
Apuntes de la UTN Facultad Regional Haedo sobre Mecánica Rotacional Tensorial

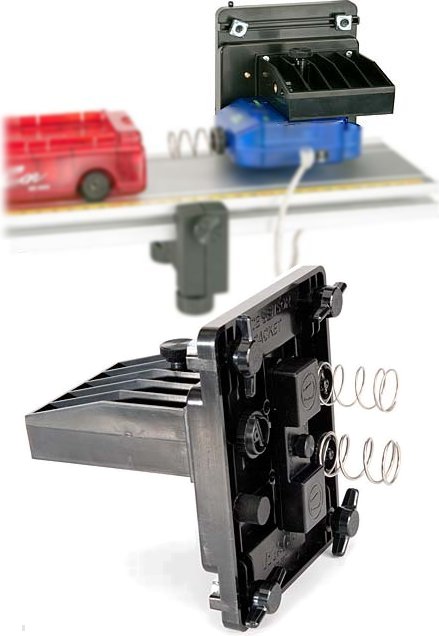

Accesorio para estudiar choques con carritos y sensores de fuerza Pasco - ME-6622

Accesorio para estudiar choques con carritos y sensores de fuerza ME-6622 Para medir las fuerzas presentes en un choque, muchas veces resulta difícil ajustar y alinear adecuadamente los sensores de fuerza con el resto del equipamiento interviniente.

Este accesorio permite montar rápida y precisamente una variedad de experimentos relacionados con los principios de conservación en choques elásticos y plásticos

Aconsejamos utilizar las propiedades avanzadas de la calculadora de CapStone para mostrar simultáneamente y contrastar el Impulso (Integral de F . dt) con la variación de la cantidad de movimiento (m . delta v)

  • Se encastra en cualquier pista dinámica PASCO
  • Con tornillos de fijación para el sensor de fuerzas (que puede ir montado sobre el accesorio o sobre un carrito)
  • Paragolpes:
    • Resortes x 2 (diferente k)
    • Imanes AlNiCo
    • Goma
    • Plastilina
  • Compatible con los sensores de fuerzas:

  • Uso Típico

    • En la fotografía se observa una aplicación de este accesorio al estudio de los movimientos relativos.

    El accesorio está montado sobre un carrito del sistema de introducción a la dinámica ME-9429C portando un sensor ultrasónico de movimientos CI-6742

    Almoadhilla de impacto p/medir el tiempo de vuelo de un proyectil plástico de baja velocidad Pasco - ME-6810A

    Almoadhilla de impacto p/medir el tiempo de vuelo de un proyectil plástico de baja velocidad ME-6810A
    • Se utiliza junto con un lanzador de proyectiles PASCO (ver) y un sistema de mediciones de tiempo c/barrera infrarroja PS-2180/PS-3225
    • Cuando se dispara el proyectil, el momento en que abandona el lanzaproyectiles es detectado por la barrera infrarroja, iniciando el cronometraje.
    • Cuando el proyectil llega a este accesorio, se envía un pulso de detención al sistema de conometraje, dando como resultado una medición directa del tiempo de vuelo.
    • Tanto la barrera infrarroja como este accesorio utilizan alimentación de 5V y proporcionan una señal de salida de tipo TTL, siendo compatible con:
      • Interfases PASCO
      • Timers PASCO
      • Equipos desarrollados por los usuarios

    Accesorio para montar una o dos barreras infrarrojas sobre un lanzaproyectiles Pasco Pasco - ME-6821A

    Accesorio para montar una o dos barreras infrarrojas sobre un lanzaproyectiles Pasco ME-6821A
    • Permite medir de manera directa la velocidad de salida de los proyectiles de los equipos de la serie ME 68xx
    • La velocidad se calcula por uno o ambos de los siguientes métodos:
      • Midiendo el tiempo que el diámetro de un proyectil obtura una barrera (método más sencillo)
      • Midiendo el tiempo que tarda un proyectil entre una barrera y la siguiente, colocada 10cm más allá (método menos sujeto a errores de alineación)

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Lanzaproyectiles: accesorios y equipos relacionados


      Ejemplo de uso
    • Familia de lanzaproyectiles Pasco ME 68xx
    • Datalogger graficador PS 2002
    • Adaptador p/barreras infrarrojas y otros dispositivos digitales PS 2159
    • Barrera infrarroja para medir velocidad inicial y disparar cronómetro ME 9498A
    • Soporte para montar barreras infrarrojas ME 6821A
    • Almohadilla receptora para frenar cronómetro y medir tiempo de vuelo ME 6810
    • Tiro al blanco móvil ME 6853

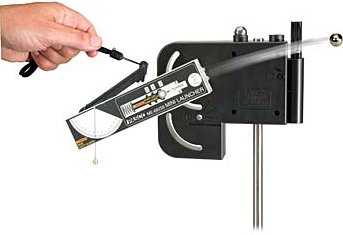

    Lanzaproyectiles de Sobremesa - Estudio completo de tiro oblicuo y choques en 2D Pasco - ME-6825B

    Lanzaproyectiles de Sobremesa - Estudio completo de tiro oblicuo y choques en 2D ME-6825B
    • 3 velocidades iniciales
    • Angulo de salida variable, aún por debajo de 0gr, debido a que el proyectil de acero está sujeto magnéticamente a la taza del émbolo.
    • Con medidor de ángulo incluido.
    • Localización exacta del comienzo del vuelo libre.
    • Alta repetitividad
    • Compatible con accesorios de medición electrónica (ver más abajo)

    Temas abordados en el manual

    • Movimiento de proyectiles
    • Estudio de proyectiles usando barreras infrarrojas
    • Alcance vs angulo de salida
    • Trayectoria
    • Conservación de la energía
    • Conservación de la cantidad de movimiento en 2D
    • Maximización de la altura de impacto
    • Se tiene el mismo alcance con 30 y 60 grados?
    • Disparo simultáneo de 2 proyectiles
    • Disparo a través de anillos (como los tigres en el circo...)

    Complementos disponibles

    • Fijación:
      • Morsa para mesa de laboratorio c/2 portabarras de 1/2 pulgada ME-9472
      • Varilla de acero inoxidable, 70 cm VAI0070
    • Medición electrónica de velocidad inicial:
      • Barrera Infrarroja inalámbrica doble, con entrada auxiliar y fotodetector para construir barrera extendida c/un láser PS-3225
      • Accesorio para montar una o dos barreras infrarrojas sobre un lanzaproyectiles Pasco ME-6821A
    • Tiempo de vuelo
      • Almoadhilla de impacto p/medir el tiempo de vuelo de un proyectil plástico de baja velocidad ME-6810A
    • Software:
      • App gratuita para dispositivos Android o iPhones SparkVueHD
      • y/o Software CapStone p/captura, análisis, procesamiento, modelización y graficación de datos, lic. p/1 puesto de trabajo UI-5401/UI-5401 ó Software SPARKvue, Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales - Licencia de Sitio PS-2400/PS-2401
      • y si su computadora no tiene un buen receptor de Bluetooth 4, un Adaptador Bluetooth 4.0 (BLE) a USB PS-3500
    • Péndulo balístico
      • Accesorio para montar Péndulo Balístico ME-6829

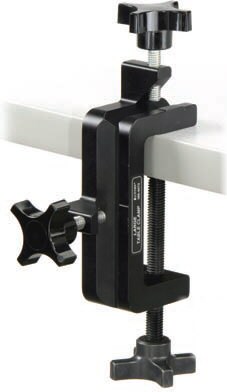

      • 2a Prensa para mesa y portavarillas ME-9472
      • 2a Varilla de acero VAI0070
      • Sensor de Movimientos Rotacionales inalámbrico PS-3220
    Recursos on line

    Video en YouTube
    Presentación e instrucciones de montaje

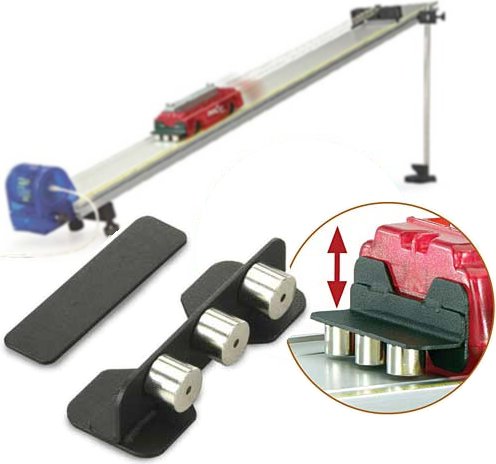

    Conjunto p/proporcionar amortiguamiento magnético a un carrito PasCar Pasco - ME-6828

    Conjunto p/proporcionar amortiguamiento magnético a un carrito PasCar ME-6828
    • Soporte
    • Montura
    • Juego de 3 imanes al Neodimio
    • El movimiento del carrito con este accesorio incorporado crea importantes corrientes parásitas en la pista de aluminio, que interactuán con el campo magnético de los imanes que él mismo incluye creando una fuerza de frenado que es proporcional a la velocidad (amortiguamiento viscoso): Fr = -k v (donde k es una constante de proporcionalidad que depende de la intensidad del campo creado por los imanes, la geometría del conjunto y la conductividad de la aleación de aluminio con que se construye la pista)
    • La constante k puede ajustarse montando este conjunto a distintas alturas sobre el paragolpes del carrito

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Ejemplo resultados con sistemas de Indtroducción a la Dinámica y el accesorio p/introducir oscilacinoes

    Accesorio p/lanzaproyectiles ME-6825A: Péndulo Balístico Pasco - ME-6829

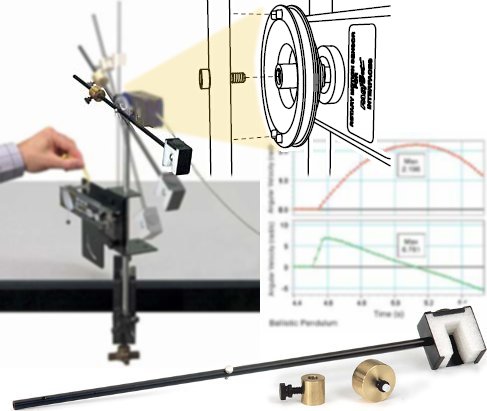

    Accesorio p/lanzaproyectiles ME-6825A: Péndulo Balístico ME-6829
    • Si ya cuenta con un lanzador de proyectiles ME-6825A y un soporte universal, con este accesorio podrá vincularlos a un encoder de movimientos rotacionales tal como el PS-2120A, el PS-3220 o el CI-6538, convirtiendo todo el conjunto en un péndulo balístico digitalizado
    • El sensor de movimientos rotacionales medirá con gran precisión y rápida velocidad de muestreo el barrido que ejecuta el péndulo
    • Tanto en CapStone como de SparkVue podrá mostrar los datos brutos (ángulo vs tiempo y velocidad angular vs tiempo) como cálculos derivado de ellos como, p. ej.:, la altura instantánea de la masa, su energía potencial, etc.
    • El sensor de movimientos se puede utilizar también para medir experimentalmente el momento de inercia del montaje, ya que su eje puede ubicarse tanto horizontal como verticalmente y cuenta con una polea con tres escalones, a través de la cual pueden aplicarse torques externos. Si, además, cuenta con un sensor de fuerzas, podrá aplicar los torques manualmente en lugar de con un montaje de pesas y validar la relación δω/ δt = Ι / τ para ejes fijos, aún cuando el torque esté variando arbitrariamente

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Lanzacarritos a resorte Pasco - ME-6843

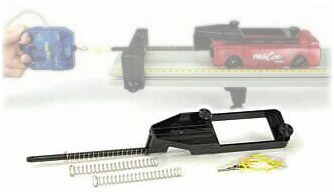

    Lanzacarritos a resorte ME-6843
    • Ayuda a repetir todos los lanzamientos con el mismo impulso
    • Se monta sobre uno o dos de los fines de carrera de nuestras pistas para la introducción a la dinámica
    • El vástago plástico se monta sobre un carrito
    • Un resorte, coaxial con el vástago, es comprimido entre el carrito y el o los fines de carrera
    • Se mantiene el conjunto en posición con un prisionero deslizante´
    • Para efectuar el disparo, simplemente se tira de un pequeño cordel que libera el mecanismo

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

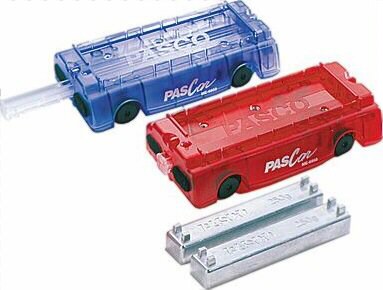

    Carritos para Estudios de Dinámica Lineal c/Cuerpo de Policarbonato Pasco - ME-6950

    Carritos para Estudios de Dinámica Lineal c/Cuerpo de Policarbonato ME-6950
    • Par de carritos incluidos en los Sistemas de Introducción a la Dinámica ME-6955 y ME-6956
    • Cuerpo de Policarbonato, masa de 1/4 kg
    • Muy bajo rozamiento (ruedas rígidas, con perfil de cuchilla, montadas sobre microrulemanes)
    • Montajes más silenciosos que un riel de aire
    • Duraderos
    • Carrito Rojo: Dos frentes ciegos, uno de ellos con imanes de AlNiCo preinstalados y el otro con abrojos
    • Carrito Azul: Un frente ciego con imanes de AlNiCo preinstalados y el otro con abrojos y un paragolpes/disparador con vástago, resorte y gatillo

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Presentación y diversos modos de montaje

    Carrito autopropulsado a hélice Pasco - ME-6977

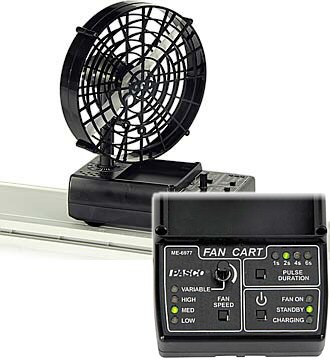

    Carrito autopropulsado a hélice ME-6977
    • Carrito de cuatro ruedas, impulsado por una hélice
    • Ideal para abordar experimentalmente MRUV, 2a Ley de Newton y descomposición de vectores
    • Compatible con las pistas de nuestros sistemas de introducción a la dinámica ME-9429B y ME-9452A
    • El ángulo del eje del ventilador se puede ajustar sobre 180gr sobre un plano horizontal
    • Motor con timer
    • Ruedas montadas sobre cojinetes a bolilla miniatura y ejes retraíbles, proporcionando una fricción muy baja
    • Batería recargable
    • Bandeja portapesas
    • Batería recargable
    • Alimentación: 9VCC 1,2A, DC plug estándar, Tip +

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Complementos que pueden resultar de utilidad para este equipo

    • Recipiente con vertedero de desborde (nivel constante) SE-8568
    • Sensor inalámbrico de fuerzas PS-3202
    • Conjunto de soporte para colgar los cuerpos (p. ej. Base SUTSV0030 + Poste VAI0070 + Nuez recta PDNHF010P + Varilla horizontal VAI0050)
    • Si se quiere medir simultáneamente la altura del líquido, puede usarse un sensor ultrasónico como el PS-2103 o un enconder con un pequeño flotador, tal como el PS-2120A, ambos acompañados por una interfase o módulo transmisor como el PS-3200
    • Si se quiere trabajar también con el principio de Pascal, puede agregarse un sensor inalámbrico de presiones PS-3203
    • El sistema de adquisición de datos puede manejarse desde un teléfono Android o iOS con la aplicación gratuita SparkVue HD o desde una PC con el potente software CapStone UI-5401 o UI-5400 + un adaptador para recibir Bluetooth 4.0 (BLE) PS-3500

    Juego de 2 pequeñas reglas con bandas serigrafiadas p/usar usar con carritos y barrera/s infrarroja/s Pasco - ME-8933

    Juego de 2 pequeñas reglas con bandas serigrafiadas p/usar usar con carritos y barrera/s infrarroja/s ME-8933
    • Se montan directamente, sin herramientas, en bahías específicas de cualquiera de nuestros carritos para introducción a la dinámica
    • Tienen bandas opacas serigrafiadas que se usan para obturar una o más barreras infrarrojas
    • Usadas de las manera más básica posible, permiten determinar con precisión el tiempo que un carrito demoró en recorrer el trayecto entre dos barreras
    • Usadas de una manera más refinada, el tren de pulsos que produce sobre una única barrera permite determinar si hubo aceleraciones y también entender, por aproximaciones sucesivas, cómo la velocidad instánea es un caso límite de la velocidad media

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Juego de 2 finales de carrera para pista de introducción a la dinámica Pasco - ME-8971

    Juego de 2 finales de carrera para pista de introducción a la dinámica ME-8971
    • Se insertan en el canal lateral de nuestras pistas de introducción a la dinámica
    • Pueden deslizarse y se fijan en su posición con tornillos prisioneros con cabezas tipo perilla moleteada, con lo que se pueden ajustar sin herramientas
    • Contienen imanes que interactúan con los de los carritos, de un lado propician choques cuasi-elásticos y del otro cuasi-plásticos
    • Tienen una saliente en la que es fácil enganchar resortes o bandas elásticas para hacer experiencias con movimientos armónicos (simples y no tanto)
    • Un agujero en el centro permite montar un lanzacarritos a resorte ME-6843 o similar, para lograr tiros repetibles

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Montaje

    Juego de 2 pies ajustables para pista de introducción a la dinámica Pasco - ME-8972

    Juego de 2 pies ajustables para pista de introducción a la dinámica ME-8972
    • Se insertan en el canal lateral de nuestras pistas de introducción a la dinámica
    • Pueden deslizarse y se fijan en su posición con tornillos prisioneros con cabezas tipo perilla moleteada, con lo que se pueden ajustar sin herramientas
    • Cada pie tiene 2 regatones de casco esférico montados sobre varilla roscada con los que se puede lograr una perfecta nivelación del sistema
    • Compatible con:
      • Pista de aluminio p/Introducción a la Dinámica de 1,2m ME-9493
      • Pista de aluminio p/Introducción a la Dinámica de 2,2m ME-9779

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Juego de Pesas c/Portapesas p/Experimentos de Fisica (630g x 5g) Pasco - ME-8979

    Juego de Pesas c/Portapesas p/Experimentos de Fisica (630g x 5g) ME-8979
    • Cuatro portapesas de policarbonato con amarre rápido (5g c/u)
    • Pesas de bronce:
      • 3 x 100g
      • 3 x 50g
      • 6 x 20g
    • Pesas de aluminio:
      • 3 x 10g
      • 3 x 5g
    • Pesas de plástico:
      • 3 x 2g
      • 3 x 1g
      • 3 x 1/2g
    • Peso total agregado 630g x 5g
    • Caja de almacenamiento

    Usos típicos

    • Este juego de pesas forma parte del Conjunto completo para estudiar Estática en el Laboratorio de Física ME-9502, así que no es preciso adquirirlo por separado si ya se cuenta con una de estas unidades
    • Complemento muy valioso para aplicar fuerzas de una forma práctica y precisa a muchos de nuestros equipos de mecánica, entre ellos:
      • Mesa de fuerzas graduada, c/3 superpoleas para estudiar sumatoria de fuerzas ME-9447B
      • Conjunto para la Enseñanza de Dinámica Lineal con carritos inalámbricos SmartCart y pista metálica de 1,2m ME-5718A
      • Mini Laboratorio de Mecánica Rotacional p/usar c/sensor de movimientos rotacionales/encoder ME-3420
      • Sistema de Mecánica Rotacional ME-8950A
      • Conjunto para Estudiar la Ley de Hooke ME-9827
      • Juego de resortes p/demostraciones sobre la Ley de Hooke y conservación de la energía ME-9866

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Ver también

    • Juego de Pesas c/Portapesas p/Experimentos de Fisica (639g x 1g) ME-8967

    Fin de carrera elástico para sistemas de introducción a la dinámica lineal Pasco - ME-8998

    Fin de carrera elástico para sistemas de introducción a la dinámica lineal ME-8998
    • Evita que los carritos de los sistemas de dinámica impacten contra los sensores de movimiento colocados al final de la pista sin interferir con sus mediciones
    • Permiten montar experiencias en las que los carritos rebotan contra el final de la pista en condiciones controladas y fácilmente ajustables
    • Constituido por:
      • 2 soportes p/fijar a los laterales del perfil de pista
      • 10 m de cuerda elástica

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Regla con bandas serigrafiadas p/medir g con una barrera infrarroja Pasco - ME-9377A

    Regla con bandas serigrafiadas p/medir <i>g</i> con una barrera infrarroja ME-9377A
    • Utilizada junto con una barrera infrarroja y algún sistema de cronometraje compatible, esta regla permite hacer muy buenas mediciones de la aceleración de la gravedad, usando un método rápido e intuitivo
    • En el proceso sus alumnos comprenderán la importancia de preparar experiencias de laboratorio y medir, prestando atención a detalles que no saltan a primera vista


    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Barrera Infrarroja para Interfase Pasco - ME-9498A

    Barrera Infrarroja para Interfase ME-9498A
    • Resolución: mejor que 1mm y 1/10000 de segundo
    • Apertura: 7.5cm
    • Medición básica de posición, velocidad y aceleración
    • También energía cinética y cantidad de movimiento a través de cálculos del software
    • Período de péndulos, aceleración de la gravedad, etc.

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

    Soporte p/colgar simultáneamente 3 péndulos Pasco - ME-9506

    Soporte p/colgar simultáneamente 3 péndulos ME-9506
    • Soporte triple, permite observar simultáneamente y comparar el movimiento de hasta 3 péndulos
    • Puede sostener tanto péndulos vinculados por hilo inextensible como sistemas masa-resorte
    • Para montar sobre soporte universal o barra de media pulgada
    • Cuenta con prensahilos que permiten ajustar con gran comodidad la longitud de los péndulos

    Uso típico

    • Este soporte se usa habitualmente con:
      • Juego de 4 plomadas para péndulo c/iguales dimensiones y distinta masa ME-8752
      • Base triangular de fundición para soporte universal, 5 kg SUTSV0040 ó ME-8735
      • Varilla de acero inoxidable, 100 cm VAI0100 ó Poste de acero de 90 cm x 1/2 pulgada ME-8738
      • Barrera Infrarroja inalámbrica doble, con entrada auxiliar y fotodetector para construir barrera extendida c/un láser PS-3225
      • Software SPARKvue. Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales SparkVue ó Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
      Pedir Cotización

      Dimensiones del embalaje: 0,04 x 0,17 x 0,26 m. Peso Bruto: 0,23 kg

    Recursos on line

    Video en YouTube
    Instrucciones de montaje

    Carrito motorizador para mostrar MRU y movimiento relativo Pasco - ME-9781

    Carrito motorizador para mostrar MRU y movimiento relativo ME-9781
    • Una forma simple y efectiva de estudiar movimientos relativos
    • Puede transportar sensores de movimiento, aceleración, fuerza, etc.
    • Velocidad ajustable
    • Trepa pendientes de 30 grados
    • Construcción robusta
    • Acepta control externo de timer o interfase
    • Para estudiar con comodidad los movimientos relativos, le recomendamos agregar un soporte p/sensor de movimientos ME-6743
    • Alternativa recomendada:
      • Módulo de tracción motorizada programable para carrito SmartCart, con enlace inalámbrico ME-1247

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

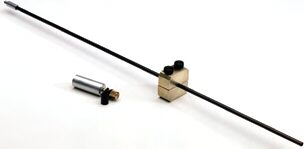

    Conjunto para estudiar fuerza centrípeta en péndulos armados a partir del sensor de movimientos rotacionales Pasco - ME-9821

    Conjunto para estudiar fuerza centrípeta en péndulos armados a partir del sensor de movimientos rotacionales ME-9821 Compuesto por:
    • Barra rígida muy liviana (de fibra de carbono)
    • Nuez de ajuste para acoplar a sensor de fuerzas compatible
    • Pesa de bronce de 100g, deslizante, con prisionero de ajuste

    para estudiar fuerzas y aceleraciones en movimientos rotacionales

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Uso típico

    • En la fotografía se muestra este conjunto en compañía de:
    • Encoder/sensor de movimientos rotacionalesPS-2120A
    • Sensor dinámico de fuerzas PS-2104
    • Interfase PS-2001 (modelo ya fuera de producción, ver nuevo listado)
    • Soporte universal

    y las gráficas típicas obtenidas con el programa Data Studio (ver equivalente en CapStone)

    Sensor de Movimientos Lineales por ultrasonido (p, v, a) Pasco - PS-2103A

    Sensor de Movimientos Lineales por ultrasonido (p, v, a) PS-2103A
    • Mide distancias utilizando el tiempo de ida y vuelta de un eco ultrasónico
    • La interfase presenta las mediciones como posición, velocidad y/o aceleración
    • Rango: 15cm a 8m
    • Resolución: 1mm
    • Aplicaciones típicas: estudio de MRU, MRUV, MAS, MAC y p en choques

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Uso de este sensor p/estudiar un sistema masa-resorte considerándolo como un movimiento oscilatorio amortiguado

    Video en YouTube
    Ejemplo de uso registrando MRU s

    Archivo (pdf)
    Interesante manual de LauZ c/introducción, propuesta metodológica y detalle de 3 TPs

    Video en YouTube
    Ejemplo de TP: Conservación de la Energía Mecánica

    Video en YouTube
    Presentación y recomendaciones

  • Ejemplo de uso: Observación y caracterización de MRU y MRUV

    • Se deja bajar un carrito por un plano inclinado, en cuyo extremo está este sensor
    • DataStudio permite:
      • Recoger los datos
      • Generar simultáneamente gráficas de posición y velocidad
      • Encontrar (por el método de cuadrados mínimos) cuál es la recta que mejor se asemeja al conjunto de velocidades observadas y cuál es la parábola que mejor se asemeja al conjunto de alturas

  • Ejemplo de uso: Estudio de transformaciones energéticas

    • Con la misma disposición anteior, se solicita a DataStudio que efectúe y grafique las siguientes magnitudes calculadas:
      • Ep = m*g*(x*H/L) [el contenido del último paréntesis es igual a h]
      • Ek = 1/2*m*v^2
      • Em = Ep + Ek

  • Ejemplo de uso: Medición directa de g

    • Se suelta una pelota de basquet directamente debajo de este sensor
    • DataStudio permite:
      • Recoger los datos
      • Generar simultáneamente gráficas de altura y velocidad
      • Encontrar (por el método de cuadrados mínimos) cuál es la recta que mejor se asemeja al conjunto de velocidades observadas y cuál es la parábola que mejor se asemeja al conjunto de alturas

  • Ejemplo de uso: Verificación de correspondencia entre Impulso y delta p

    • Se se hacen chocar dos carritos mientras se miden simultáneamente sus velocidades y la fuerza interacción (con uno o dos sensores PS-2104
    • El datalogger GLX PS-2002 permite:
      • Recoger los datos
      • Operar con los datos para obtener una lectura directa de cantidad de movimiento e impulso
      • Graficar las variables bajo estudio
      • Comparar el impulso registrado durante la colisión con la variación de cantidad de movimiento de c/carrito

  • Ejemplo de uso: Estudio y caracterización de sistemas c/amortiguamiento

    • Se hace oscilar un carrito en un plano, generando un escalón como se muestra en la foto o sometiéndolo a excitaciones mecánicas senoidales de distintas frecuencias con un dispositivo externo
    • DataStudio permite:
      • Recoger los datos
      • Generar gráficas de posición vs t amplitud de oscilación vs frecuencia de excitación, etc
      • Medir sobrepasamientos, resonancias, etc

  • Equipos complementarios

    •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

    Sensor PASPort de Movimientos Rotacionales Pasco - PS-2120A

    Sensor PASPort de Movimientos Rotacionales PS-2120A
    • Mide movimientos angulares y pequeños desplazamientos lineales (0.02mm cuando se usa con alguna de las cremalleras de Pasco de uso general o para banco óptico)
    • Resolución angular: 0.09 grados, con indicación de dirección
    • Poleas provistas: 10, 29 y 48mm de diámetro
    • Bahía para insertar cremallera
    • Rozamiento despreciable
    • Velocidad máxima 30 revoluciones/segundo
    • Incluye nuez para fijar en barras o soportes universales
    Recursos on line

    Video en YouTube
    Ejemplo de uso en combinación con el juego de accesorios ME-8969

    Video en YouTube
    Presentación, varios modos de montaje y algunos ejemplos de uso

  • Equipos complementarios

    •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

    Sensor de Fuerzas de alta resolucion (2 mN) Pasco - PS-2189

    Sensor de Fuerzas de alta resolucion (2 mN) PS-2189
    • Rango: +/- 50N
    • Resolución: 0.002N
    • Con botón de tara
    • Cuerpo de policarbonato
    • Celda de carga compensada, c/amortiguamiento crítico (p/evitar resonancias)
    • Varios dispositivos de sujección y alineamiento: nuez p/barra de 1/2 pulgada, agujeros pasantes p/diversos equipos Pasco, acanalado normal a la dirección de las fuerzas registrables, anillos p/toma manual

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Presentación, montaje y consejos para su uso

  • Equipos complementarios

    •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

    Acelerómetro 3D y altímetro con enlace inalámbrico Pasco - PS-3223

    Acelerómetro 3D y altímetro con enlace inalámbrico PS-3223
    • Rangos:
      • 3 x -16 a +16 g, ±100 g, ±200 g, ±400 g
      • Altura barométrica
    • Memoria para recolección autónoma de datos
    • Velocidad de muestreo programable
    • Comunicación: por Bluetooth 4.0 (ver reseña e instrucciones para conectar en conexión Bluetooth Low Energy)
    • Pila tipo botón, autonomía aproximada: 15 hs
    • Software compatible:
      • Software SPARKvue. Entorno Informático Integrado p/la Enseñanza de Ciencias Naturales SparkVue
      • Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
    • Accesorios incluidos: gancho, amortiguador de goma, tornillo para fijar a carritos Pasco y cable USB
    • Recomendamos revisar nuestra tabla de compatibilidad de hardware

    Poste para montar superpolea, de acero inoxidable Pasco - SA-9242

    Poste para montar superpolea, de acero inoxidable SA-9242
    • Varilla de acero inoxidable
    • 14 cm x 3/8 de pulgada, con punta roscada
    • Permite montar con facilidad nuestras súper poleas ME-9450A
    • La rosca de la punta del poste permite agregar además una de nuestras barreras infrarrojas ME-9498A, convirtiendo el conjunto de poste, polea y barrera en una polea inteligente ME-6838
    • Ver también: ME-9483 (versión más económica, de plástico con punta roscada de bronce)
