Pinout y parámetros eléctricos de los sensores Pasco CI
Respetando la asignación de pines y los parámetros eléctricos especificados, es posible integrar sin inconvenientes cualquier sensor de esta familia dentro de trabajos de proyecto o desarrollos propios.
Los sensores analógicos contienen circuitos acondicionadores que se encargan de amplificar y linealizar las pequeñas señales producidas por los transductores, entregando tensiones de valores cómodamente manejable (entre -10 y +10V) que son directamente proporcionales a la magnitud medida, mientras que los digitales entregan señales de tipo TTL

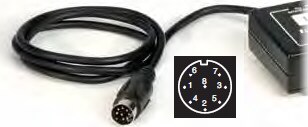

Funciones de los pines de la ficha DIN 8 que remata cada sensor analógico de la familia CI
- Salida No inversora (hasta +/-10V respecto a masa)
- Salida Inversora (hasta +/-10V respecto a masa)
- No conectada
- Entrada de alimentación de +5V
- Masa
- Entrada de alimentación de +12V
- Entrada de alimentación de -12V
Conexiónes del plug estéreo de 6.5mm que remata cada sensor digital de la familia CI
- Punta: Entrada de alimentación de +5V
- Anillo central: E/S TTL
- Anillo externo y tapa: Masa
Ningún sensor consume más de 100mA
