Directamente compatible con el Sistema para medir la relación e/m por el método de Thomson SE-9629
- También puede funcionar con otros equipos, provisto que se adecuen las conexiones y voltajes de los pines de filamento y placa aceleradora del TRC
- Este tubo está relleno con un gas a muy baja presión en el que se observa una traza luminescente de la marcha de los electrones que acelera el cañón
- Cuando está sumergido en un campo magnético (preferentemente homogéneo, como el que entregan las bobinas de Helmholtz) permite efectuar observaciones y mediciones que relacionan el radio de curvatura de la traza con la intensidad del campo magnético y la relacion e/m
- Pinout:
- 1 y 14: Filamento. 6,3 Vcc o Vca eficaz
- 2: Cátodo del cañón de electrones (normalmente se conecta a uno de los dos pines del filamento)
- 5: Anodo acelerador. Entregar entre 0 y 200 V respecto del cátodo a través de una resistencia limitadora de seguridad
- 7(+) y 11(-): Placas deflectoras. Entregar entre 0 y 50 Vcc flotantes a través de una resistencia limitadora de seguridad
Nota MUY importante:
Este tubo es un reemplazo para el Sistema para medir la relación e/m por el método de Thomson SE-9629
Lea atentamente estas instrucciones, ya que el procedimiento de configuración NO es el mismo que se encuentra en el manual para tubos e/m más antiguos, ¡o en versiones anteriores del manual completo del aparato!
Para descargar el manual actualizado del aparato completo, vaya a https://Pasco.com/product/se-9629 y haga clic en la pestaña Documentos.
Configuración
- Este tubo e/m tiene un procedimiento de puesta en marcha diferente al de los modelos anteriores, como el tubo e/m de repuesto (SE-9651A).
- Lea estas nuevas instrucciones antes de usar el nuevo tubo.

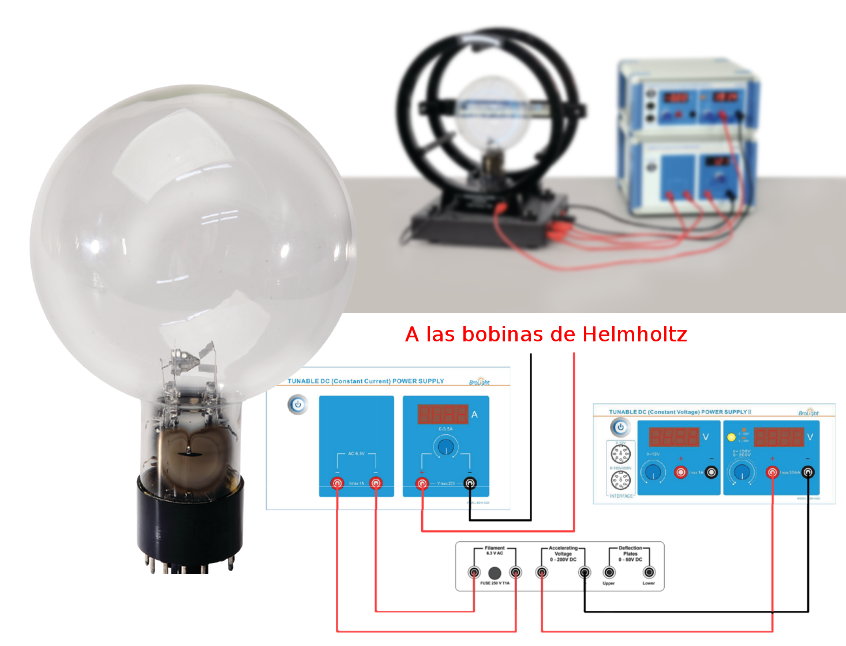

- Conecte el sistema como se indica en el diagrama
- Ajuste a cero el regulador de la Fuente de continua de laboratorio con salida p/alimentar placas de tubos termoiónicos SE-9644 y recién después enciéndala
- Ponga el selector de rango en 0-200 V
- Enciéndala
- Ajuste a cero el regulador de la Fuente de CC c/i constante regulable hasta 3,5A y salida fija de 6,3V para filamentos SE-9622 y recién después enciéndala
- Deje que el filamento se caliente durante unos 5 minutos
- Ajuste la salida de la Fuente de continua de laboratorio con salida p/alimentar placas de tubos termoiónicos SE-9644 a 190 Vcc. El haz de electrones debería hacerse visible
- Haga crecer la corriente de la Fuente de CC c/i constante regulable hasta 3,5A y salida fija de 6,3V para filamentos SE-9622 y asegúrese de que el haz de electrones se curve hacia arriba
- Siga haciendo crecer la corriente hasta que el haz de electrones forme un círculo cerrado
- Si el haz de electrones no se desvía, es posible que haya conectado al revés una de las bobinas de Helmholtz (la configuración de Helmholtz precisa que la corriente fluya en el mismo sentido en ambas bobinas)
- Si el haz de electrones se desvía hacia abajo, invierta la conexión general de las bobinas de Helmholtz directamente a la salida de la fuente SE-9622
- Si el haz de electrones forma una espiral, gire el tubo sobre la plataforma hasta que forme un círculo cerrado. También es posible que deba girar la plataforma hacia la derecha o hacia la izquierda para alinear el campo magnético generado por las bobinas de Helmholtz con el campo magnético de la Tierra.
-
