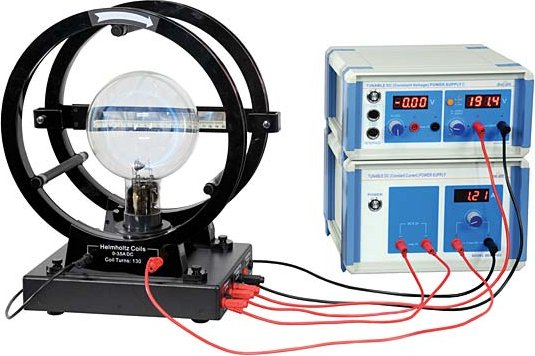

Sistema para medir la relación e/m por el método de Thomson SE-9629 Permite medir la relación entre carga y masa del electrón por mediante el tradicional método de Thomson

Incluye:

  • Tubo de rayos filiformes, relleno con Helio
  • Bobinas de Helmoltz
  • Panel de control
  • Escala espejada para evitar errores de paralaje
  • Fuente de alimentación de baja tensión para las bobinas
  • Fuente de alta tensión y filamento para el tubo
  • Juego de cables de conexión

Este equipo utiliza varios circuitos con requerimientos muy específicos:

  • 6,3 V CA o CC hasta 3,5 A para caldear el filamento (esta es la tensión que universalmente utilizaron las válvulas termoiónicas de los 40s para acá)
  • 0 a 200 Vcc, regulados, con escasísimo consumo de corriente, para alimentar en ánodo acelerador de electrones
  • 0 a 50 Vcc regulados, con casi nulo consumo de corriente, para polarizar las láminas deflectoras
    • La experiencia original de Thomson no las usa, considerando que la velocidad de los electrones simplemente es Raíz (2 e Vaceleracion / me)
    • Este equipo permite incoporar un filtro de velocidades de Wien con un par de placas aceleradoras que tratan de desviar al haz de electrones de manera que solo los que tienen una velocidad muy bien determinada puedan pasar a través de él
    • La condición de paso se da cuando la fuerza de deflexión magnética Fm = e v B es cancelada por la electrostática de las placas: Fe = e E (lo difícil aquí es encontrar qué valores toman realmente B y E en esa zona del tubo)
    • Anulando la corriente por las bobinas de Helmholtz se pueden mostrar cómo un campo eléctrico puede desviar un haz de electrones y cómo se relacionan entre sí la tensión de aceleración, y la de deflexión para una geometría de electrodos dada (balística de rayos catódicos)

NOTA IMPORTANTE:
Debido a regulaciones aduaneras locales nos resulta imposible comercializar este equipo en territorio Argentino.

Este equipo contiene las partes siguientes:

  • Base y bobinas de Helmholtz para el equipo e/m SE-9626
  • Repuesto p/equipo de e/m SE-9629: tubo de rayos catódicos SE-9651
  • Fuente de CC c/i constante regulable hasta 3,5A y salida fija de 6,3V para filamentos SE-9622
  • Fuente de continua de laboratorio con salida p/alimentar placas de tubos termoiónicos SE-9644
  • Juego de 5 cables rojos de 75 cm con fichas banana apilables SE-9750
  • Juego de 5 cables negros de 75 cm con fichas banana apilables SE-9751
