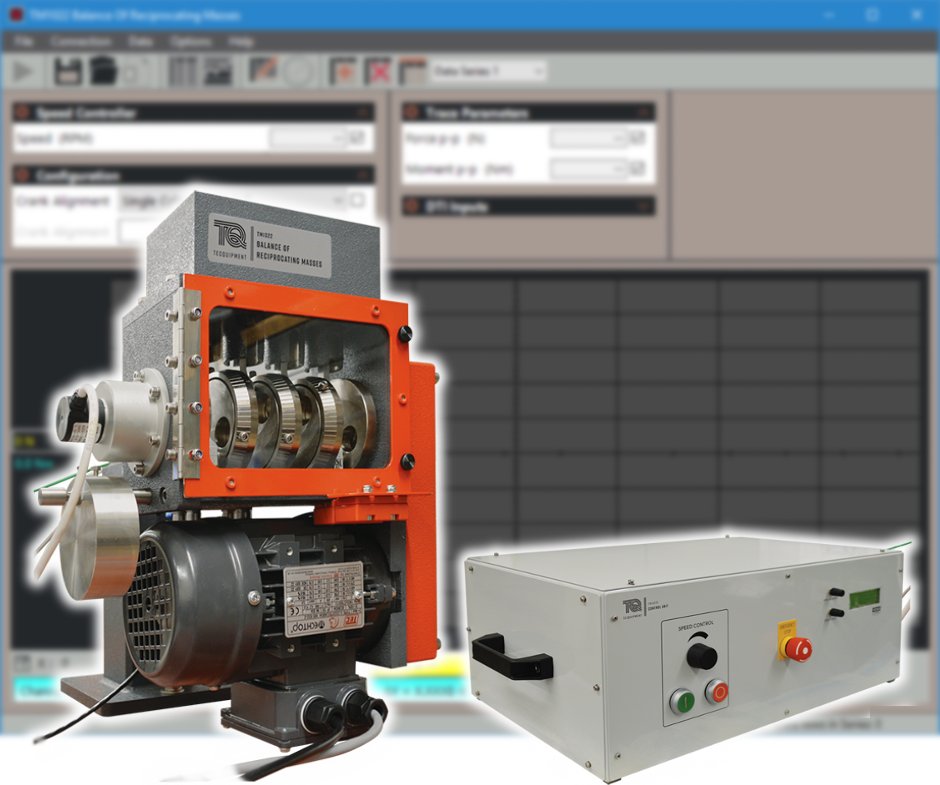

- Modelo de motor de cuatro cilindros que muestra las fuerzas primarias y secundarias y los momentos en masas de reciprocidad y la forma de equilibrarlos.
- Excelente complemento del Aparato p/estudiar balanceo estático y dinámico TM1002
- Un pilar de soporte robusto se fija a una mesa o banco apropiado (no suministrado), con una baja frecuencia natural de resonancia.
- El pilar sostiene un voladizo que sostiene un modelo de motor de cuatro cilindros.
- El motor del modelo tiene un cigüeñal, bielas, casquillos (como cojinetes), pistones y un bloque de cilindros.
- Una Unidad de Control e Instrumentación (incluida), controla un motor que gira el cigüeñal del motor.
- El cigüeñal tiene secciones ajustables.
- Los estudiantes pueden girar cada sección con relación a las otras, para cambiar los ángulos del cigüeñal.
- Para no afectar a los experimentos, este diseño equilibra las secciones de cigüeñal para todos los ángulos del cigüeñal, incluso teniendo en cuenta las barras de conexión.
- El cigüeñal incluye un sensor que funciona con la Unidad de Control e Instrumentación para medir y visualizar la velocidad del motor.
- También ayuda a dar una salida de disparo en el punto muerto superior del primer pistón.
- Cada pistón incluye un orificio roscado, para permitir a los estudiantes agregar pesos (incluidos) para variar su masa.
- El pilar de soporte se fija a un banco de trabajo, por lo que el centro de masa del motor está en el eje en voladizo.
- Los calibradores de deformación en el voladizo detectan las deformaciones de flexión y de torsión.
- Incluye un adquisidor de datos interno, cuya electrónica es igual a la del Adquisidor de datos multicanal VDAS mkII, con gabinete autoportante VDAS-B (mkii). Precisará agregar una PC corriendo bajo Windows
- Los estudiantes primero encuentran las velocidades resonantes del motor.
- A continuación, experimentan con diferentes disposiciones del motor, para entender el equilibrio y cómo permitir el desequilibrio recíproco de las masas.
- Una guarda transparente removible con un inerlock de seguridad , protege a los estudiantes del cigüeñal en movimiento.
- Temática abordada en el manual
- Fuerzas primarias y secundarias y momentos en configuraciones populares del motor - uno, dos y cuatro cilindros.
- Fuerzas y momentos primarios y secundarios para diferentes configuraciones de cigüeñal.
- Efecto de añadir masa adicional a uno o más pistones, para cualquier ajuste de manivela elegido.
- Comparación de fuerzas y momentos calculados con resultados reales.
