- Análisis independiente del balanceo estático y dinámico:
- El dinámico se denota por la ausencia de vibración
- El estático se denota por la indiferencia del sistema al ángulo estático en que está ubicado su eje

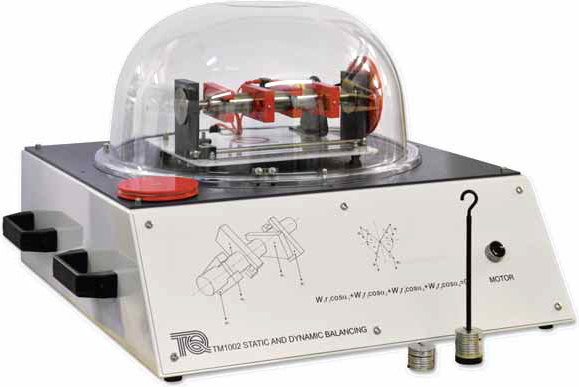

- Eje horizontal de acero, balanceado y montado sobre rodamientos de baja fricción
- Accionamiento por motor eléctrico y transmisión a correa
- Permite montar sistemas con 2, 3 y 4 masas (bloques de equilibrio)
- Cada bloque de equilibrio:
- Se puede fijar en cualquier posición horizontal y ángulo relativo sobre el eje
- Contiene un inserto circular diferente (y extraíble), que permite montar cuatro bloques con diferente masa y momento. Sin los insertos, los bloques se convierten en cuatro masas idénticas para pruebas de equilibrio simples.
- Para determinar el momento de cada bloque:
- Se libera el eje, soltándolo de la correa
- Se le agrega una extensión, rematada en una polea
- Se añaden pesas a un hilo enrollado a la polea (creando un momento m*g x r) hasta obtener el equilibrio estático
- Transportador en el extremo del eje y una escala lineal con un cursor debajo del eje para medir con precisión ángulo y posición en el eje x
- Masas tienen con puntos de montaje, para cambiar su momento de inercia sobre el eje
- Los pies de soporte son flexibles, dejando vibrar al conjunto para mostrar el desequilibrio en los ensayos dinámicos
- Robusto bastidor
- Guarda transparente
- Interlock de seguridad que quita la alimentación al motor al retirar la guarda
- 60 x 60 x 36 cm
- Temática abordada:
- Demostración de equilibrio estático y dinámico simple de dos, tres y cuatro masas giratorias
- Equilibrio dinámico de los sistemas de masa giratoria mediante cálculo y diagramas vectoriales (triángulo y polígono).
-
Pedir Cotización
Peso Bruto: 24 kg
