Complemento opcional para:
- Banco de ensayos para motor pequeño, con freno dinamométrico hidráulico TD200
- Banco de ensayos para motor pequeño, con balanza dinamométrica regenerativa de 10 kW TD300
Permite estudiar, de manera cuantitativa, balances energéticos, pérdidas y rendimientos de máquinas de combustión interna
Mide el contenido de calor de los gases de escape y permite a los estudiantes determinar la energía perdida en el balance de energía de:
- Módulo p/montar sobre TD200: Motor Naftero (ciclo Otto) de 4 tiempos TD201
- Módulo p/montar sobre TD200: Motor Naftero (ciclo Otto) de 4 tiempos con cabeza de cilindro y cigüeñal modificados TD211
- Módulo p/montar sobre TD200: Motor Diesel de 4 tiempos TD202
- Módulo p/montar sobre TD200: Motor Diesel de 4 tiempos con cabeza de cilindro y cigüeñal modificados TD212
- Módulo p/montar sobre TD300: Motor Naftero (ciclo Otto) de 4 tiempos TD301
- Módulo p/montar sobre TD300: Motor Diesel de 4 tiempos TD302
Incluye

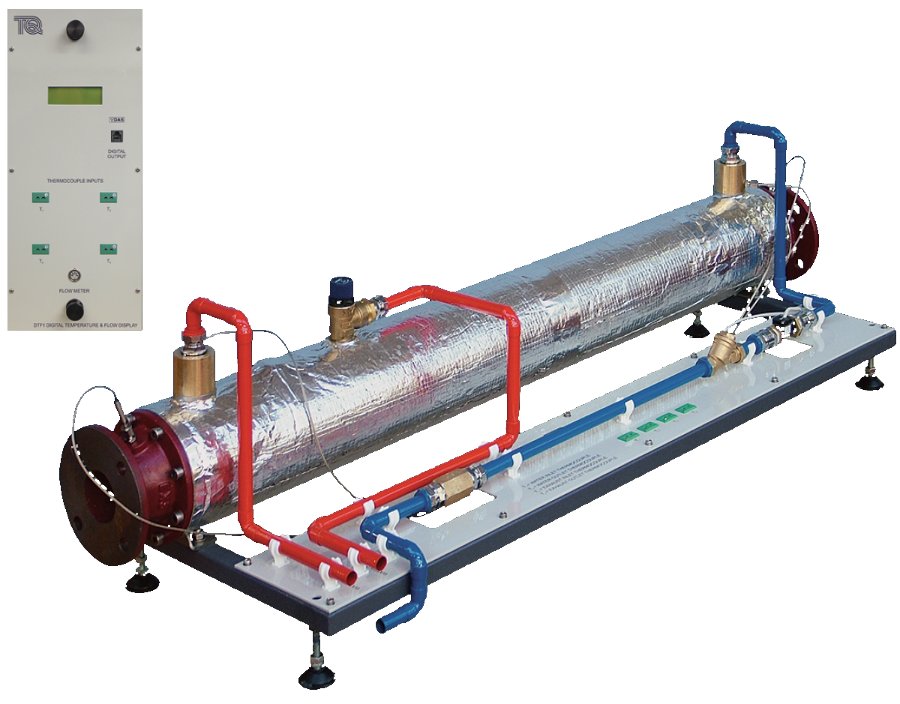

- Intercambiador de calor de haz de tubos, con los gases de escape pasando por los tubos y el agua por el cuerpo de la carcasa
- Válvula de control para el caudal del circuito de refrigeración
- Termocuplas para medir las temperaturas de entrada y salida de los circuitos de aguas y gases
- Caudalímetro de turbina inserto en circuito de agua
- Panel de instrumentación con:
- 4 displays de temperatura
- Display de caudal
- Puerto para conectar a un Adquisidor de datos multicanal VDAS mkII p/montar en bastidor VDAS-F (mkII) (que debe adquirirse por separado)
- Robusto bastidor de acero con patas regulables
- Seguridad:
- Válvula de venteo automático (para el caso en que falle el suministro de agua)
- Aislamiento térmico de la carcasa del intercambiador
Funcionamiento típico
- Los gases de escape de un motor bajo prueba, montado en el banco de ensayos, fluyen a través de un intercambiador de calor tubular con varios tramos
- El calor transferido se calcula tomando en cuenta el caudal de agua, su temperatura de ingreso y la de egreso
- Una válvula accionada manualmente, que se monta en la consola de control del conjunto de prueba, controla el flujo de agua de refrigeración
- Las temperaturas del sistema se miden con 4 termocuplas y el caudal del circuito secundario con una microturbina
- Las mediciones se muestran en sendos displays digitales
- Esta unidad tiene medida estándar y se monta en el riel de instrumentación de las unidades TD200 y TD300
Servicios requeridos
- Ducto para ventear los gases de escape al exterior
- Suministro de agua corriente a 3 bar y 10 litros/min
Peso y Dimensiones:
- Calorímetro: 80 kg y 1,2 x 0,5 x 0,8 m
- Unidad de instrumentación: 4 kg y 0,19 x 0,13 x 0,45 m
