- Fácil instalación
- Directamente compatible con:
- Módulo p/montar sobre TD200: Motor Naftero (ciclo Otto) de 4 tiempos TD201
- Módulo p/montar sobre TD200: Motor Naftero (ciclo Otto) de 4 tiempos con cabeza de cilindro y cigüeñal modificados TD211
- Módulo p/montar sobre TD200: Motor Diesel de 4 tiempos TD202
- Módulo p/montar sobre TD200: Motor Diesel de 4 tiempos con cabeza de cilindro y cigüeñal modificados TD212
- Además, se dispone de auxiliares opcionales para ampliar aún más la gama de estudios, demostraciones e investigaciones:
- Analizador p vs ángulo θ y p vs V del ciclo térmico de motores de combustión interna compatibles ECA100
- Cabeza de cilindro modificada, incorporándole un transductor de presión ECA101
- Encoder para registrar continuamente el ángulo de giro de un cigüeñal ECA102
- Adquisidor de datos multicanal VDAS mkII p/montar en bastidor VDAS-F (mkii)
- El uso de VDAS® permite la captura precisa de datos en tiempo real, el monitoreo y la visualización, el cálculo y el registro de todos los parámetros relevantes en una computadora (Computadora Personal disponible por separado) haciendo pruebas rápidas y confiables.
- Una ventaja significativa del dinamómetro hidráulico, es que no se requieren grandes suministros eléctricos, a medida que la potencia del motor se disipa en el agua utilizada para cargar el dinamómetro.
- El dinamómetro aplica la carga según el caudal y el nivel de agua en la carcasa.
- La instrumentación y el banco de pruebas están separados, para evitar que la vibración se transmita desde el motor a los dispositivos de medición.
- Los componentes principales del conjunto son:
- Freno dinamométrico hidráulico de precisión, con muñón de acople.
- Robusta bancada, con guías y prisioneros para montar y alinear fácilmente los motores directamente compatibles
- Bastidor de soporte para instrumentos auxiliares
- Carro con ruedas para facilitar el transporte
- Válvula de aguja para contrlar el caudal y el nivel de agua en la carcasa
- Celda de carga para medir el esfuerzo de torsión.

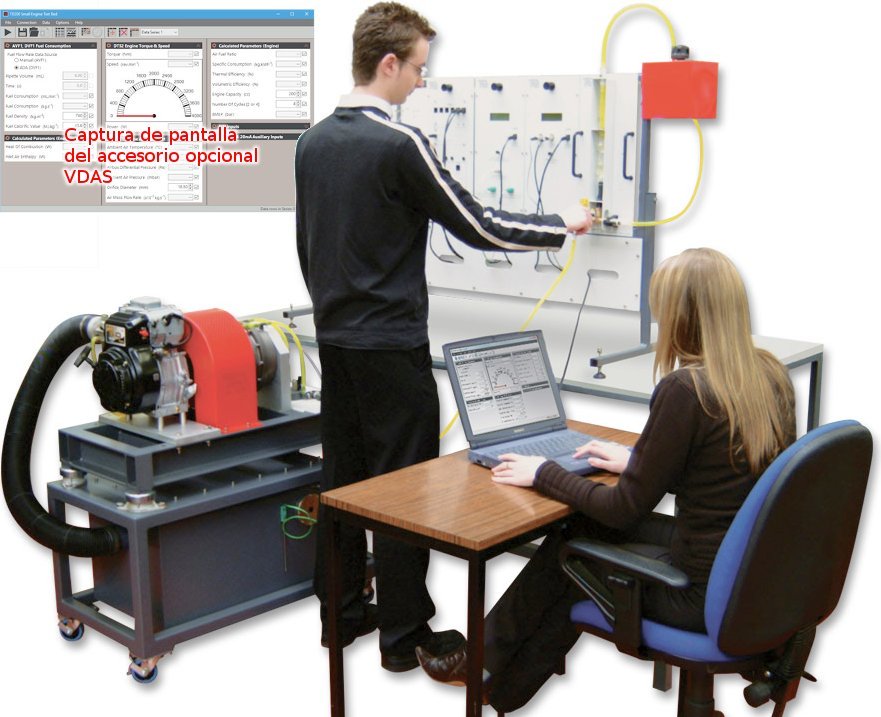

Estudiante usando este equipo junto con el adquisidor de datos VDAS
Instalación y primera puesta en marcha
