- Compatible con los módulos:
- Módulo p/montar sobre TD200: Motor Naftero (ciclo Otto) de 4 tiempos con cabeza de cilindro y cigüeñal modificados TD211
- Módulo p/montar sobre TD200: Motor Diesel de 4 tiempos con cabeza de cilindro y cigüeñal modificados TD212
- Módulo p/montar sobre TD300: Motor Naftero (ciclo Otto) de 4 tiempos TD301
- Módulo p/montar sobre TD300: Motor Diesel de 4 tiempos TD302
- Contiene un transductor que transforma las presiones que se producen dentro del cilindro en una señal eléctrica que puede ser leida e interpretada por el Analizador p vs ángulo θ y p vs V del ciclo térmico de motores de combustión interna compatibles ECA100
- Normalmente, este conjunto es acompañado también con un Encoder para registrar continuamente el ángulo de giro de un cigüeñal ECA102
- Las cabezas de cilindro que son compatibles han sido modificadas con un agujero roscado y un asiento que le permite insertar este transductor y soportar las presiones y temperaturas presentes sin perder el sello
Valores máximos admisibles e instrucciones para el montaje en otros motores
- Máxima presión absoluta: 300 bar
- Rango de temperaturas de operación: -35 a 350 grC

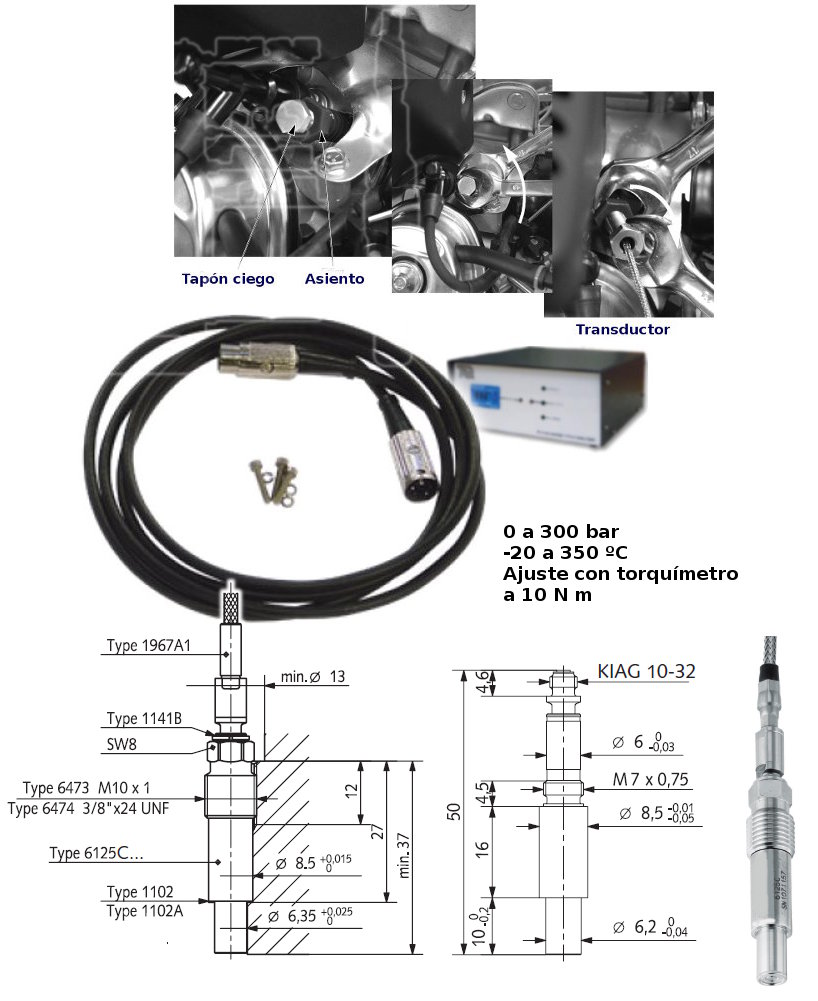

- En la figura se muestran las dimensiones del transductor así como las cotas y tolerancias que se precisan satisfacer en la perforación, alesado y roscado directos para obtener los resultados esperados
- También es posible montar el sensor dentro de un asiento, lo que resulta especialmente útil cuando la instalación perfora la camisa de agua de refrigeración (como se observa en la parte superior de la foto)
- Si no se respetan los rangos de trabajo indicados, o se somete el transductor a esfuerzos mecánicos distintos a los aquí indicados, se corre un riesgo serio de dañarlo
