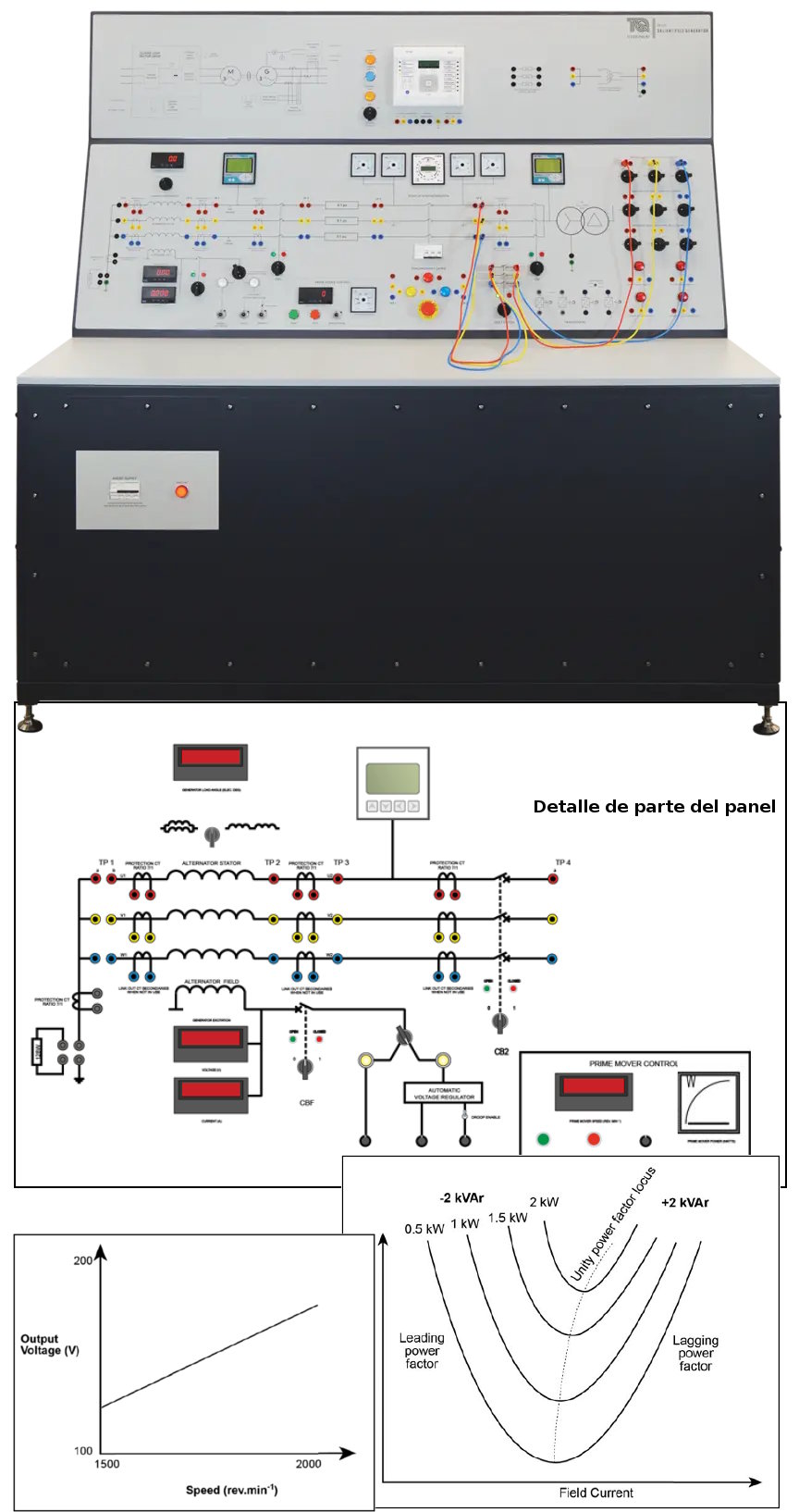

- El diseño es abierto y flexible, permitiendo a los docentes crear sus propios experimentos y a los estudiantes avanzados hacer trabajos de proyecto
- Las características de la máquina motriz y del generador son similares a las turbinas y los grupos generadores industriales consiguiendo simulaciones realistas
- Este módulo puede funcionar tanto solo como conectado a otros módulos de la misma familia PSL
Grupo motor
- Motor eléctrico trifásico de inducción
- Cuatro polos
- 7,5 kW
- Alimentado desde la red del labotorio a través de un variador de frecuencia con conrol vectorial de cuatro cuadrantes
- El uso del controlador permite investigar el flujo de potencia saliente (caso normal) y entrante (reversión)
- Montado sobre la misma bancada que el generador, que está oculta en la parte inferior de la consola (igualmente se puede acceder al mismo desde la parte trasera del módulo)
- El eje está rematado en un muñón solidario al eje del generador y un encoder que permite analizar el ángulo de carga
Grupo Generador
- Generador trifásico
- Cuatro polos salientes
- 2 kVA nominales, 6,5 kVA de pico
- La tensión de salida puede ser controlada ajustando la excitación del campo del rotor:
- Manualmente
- De manera automática en un lazo cerrado (AVR)
- Todos los bornes de los bobinados del estator tienen conexiones abiertas al exterior a través del panel mímico
- Incluye transformadores de corriente e instrumentación
Carga
- Bancos de carga:
- Ajustables por pasos
- Resistivos
- Capacitivos
- Inductivos
- Cuando el generador recibe energía eléctrica desde las líneas de transmisión, esta se descarga en bancos de resistencias destinadas a la potencia inversa
Maniobra y Protecciones
- El usuario puede sincronizar la salida del generador al suministro de red utilizando tanto un sincroscopio como un juego de 3 luces piloto, ambos incluidos en el tablero
- Los circuitos de control y protección funcionan tanto cuando el generador está o no está sincronizado con el suministro eléctrico de la red
- Cuando el generador ya está sincronizado, el usuario puede operar un compensador de cuadratura variable para la regular la potencia reactiva
- Para las pruebas de protección, el relé de protección se conecta a los circuitos de prueba a través de transformadores de corriente (TC) y a un transformador de tensión (VT)
- El usuario conecta y configura el relé de protección para detectar fallas en corrientes de línea y de tierra, voltajes y/o frecuencia
- El relé también monitorea y mide eventos de falla y perturbaciones para el análisis de fallos
- El usuario puede configurar el relé a pié de máquina (en el panel de control) o remotamente desde una PC (no incluida) corriendo el software que se provee junto con este módulo
- Para los usuarios que precisan hacer prácticas o investigaciones con protecciones más sofisticadas, se incluye una salida auxiliar del módulo a la que podrán conectar un relé de protección adicional (disponible por separado)
Introducción de fallas
- Es posible programar diversos tipos de fallas en el módulo y hacerlas entrar en efecto a través de un selector
- Cuando el usuario aplica una falla al circuito, un relé abre disyuntores de los circuitos de prueba
- Estos disyuntores incluyen accionadores manuales y lámparas piloto que indican su estado
Instrumentación
- Se incluyen displays de tensiones, corrientes, potencias, RPM, ángulos de carga y demás en los puntos pertinentes del circuito
- En varios puntos del circuito se incluyen salidas de transductroes de tensión y corriente a través de fichas BNC, con valores de tensión compatibles con el uso seguro de instrumental de medición (p. ej. Osciloscopios o registradores PS-3211A para visualizar formas de onda, transitorios, etc
- Se incluye un conjunto de cables rematados en fichas banana de seguridad para conectar entre sí los módulos incluidos en el panel
- La unidad incluye un interruptor de emergencia, un aislador de red y fusibles de protección
Temática usualmente abordada con este modulo
- Control de tensión y frecuencia del generador
- Características de tensión, velocidad y corriente de campo
- Pruebas de circuito abierto y cortocircuito del generador
- Pruebas de carga
- Pruebas de cortocircuito normal y repentino
- Prueba de factor de potencia cero
- Sincronización y conexión en paralelo
- Control de potencias activa y reactiva
- Relés de protección
Complementos sugeridos
- Banco con cargas para estudiar el factor de potencia PSA40
- Osciloscopio
Familia PSL de equipos de mediano-gran porte dedicados al estudio de sistemas de energía eléctrica
- Módulo autoportante con Generador Eléctrico de Polos Salientes PSL10
- Modulo autoportante para estudiar Transformadores mono y trifásicos PSL20
- Módulo autoportante simulador de Líneas de Transmisión de Energía Eléctrica PSL30
- Módulo autoportante simulador de Sistemas de Distribución de Energía Eléctrica PSL40
- Módulo auoportante con barra colectora conmutada para módulos de la serie PSL PSLSB
- Módulo central (hub) de distribución y seccionamiento de alimentación para módulos de la serie PSL PSLHB
- Complemento p/PSLHB: Cable multifilar de 5 m y conectores compatibles PSLSC
- Complemento p/PSLHB: Cable multifilar de 10 m y conectores compatibles PSLMC
- Complemento p/PSLHB: Cable multifilar de 15 m y conectores compatibles PSLLC
