- Unidad compacta y móvil
- Da a los estudiantes una mayor comprensión de la estabilidad de los sistemas con control de un lazo cerrado
- La unidad es autónoma pero también puede conectarse al Complemento p/las plantas de la familia TE3300: Software de Control de Procesos TE3300/06

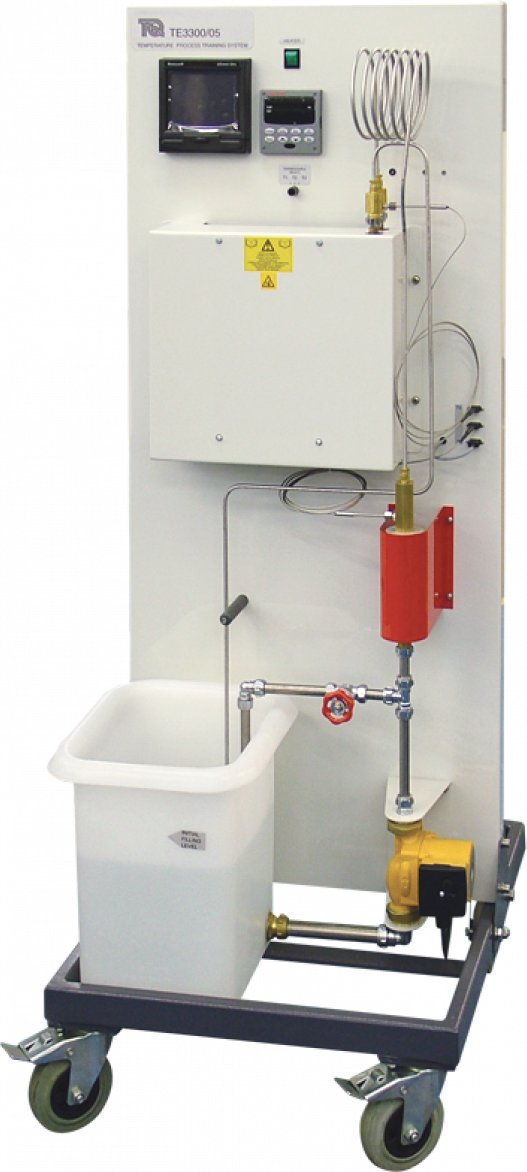

- Componentes principales:
- Controlador industrial PID con función de autosintonía
- Registrador de dos canales
- Intercambiador de calor y ventilador
- Transmisor de temperatura
- Termocuplas
- Solenoide para introducir retardo
- Calefactor en línea
- Bomba de tres velocidades
- Depósito
- Para realizar experimentos:
- Los estudiantes llenan el depósito con agua limpia y ceban el sistema
- A continuación, configuran el controlador para regular la potencia de calefacción en línea y así controlar la temperatura del agua, en cualquiera de los tres lugares
- El intercambiador de calor elimina el calor del agua, dando como resultado trabajos prácticos más breves
- Las termocuplas (seleccionadas mediante un conmutador de tres vías), proporcionan retroalimentación al controlador
- Para brindar una experiencia realista, el equipo utilizainstrumentación y partes industriales estándar
- El aparato incluye una válvula de compuerta que funciona como una derivación de flujo
- Un registrador gráfico muestra y registra los cambios de la variable de proceso (temperatura) y la salida del controlador
