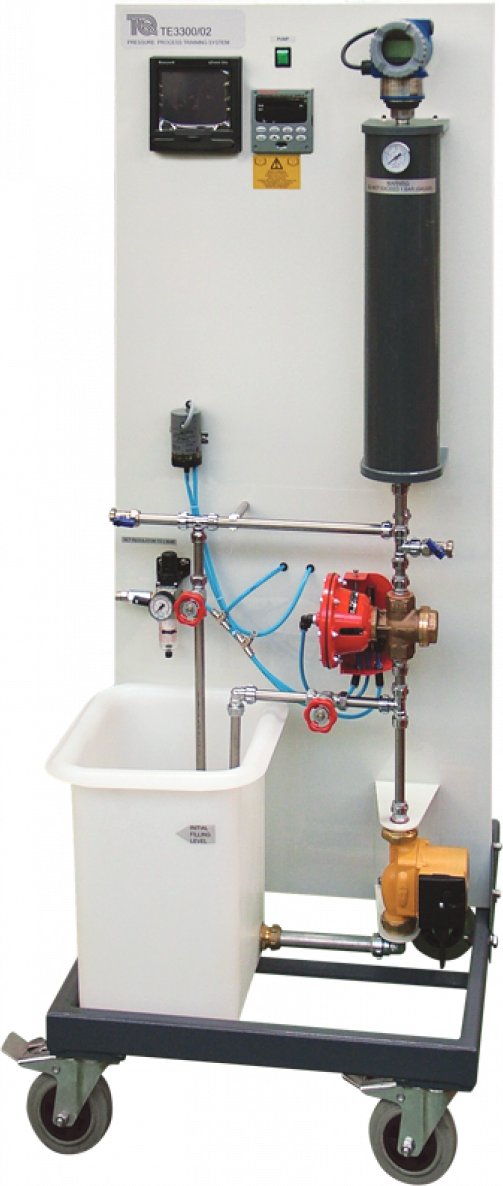

- Unidad compacta y móvil
- Da a los estudiantes una mayor comprensión de la estabilidad de los sistemas de control con un solo lazo cerrado
- La unidad es autónoma y puede hacer muchos experimentos, pero también puede conectarse a otros productos de la gama TE3300, ampliando sus aplicaciones:
- Componentes principales:
- Controlador industrial con función de sintonización automática
- Registrador de dos canales
- Convertidor de corriente a presión (IP)
- Transmisor de presión de medición
- Válvula neumática de control
- Acumulador de presión
- Bomba de tres velocidades
- Depósito
- Para realizar experimentos:
- Los estudiantes llenan el depósito con agua limpia y ceban el sistema
- A continuación, establecen el controlador para regular el flujo de agua utilizando una válvula neumática. Esto altera la presión en la reserva
- Un transmisor de presión mide la presión de la reserva y da retroalimentación al controlador
- Para brindar experiencias realistas, el equipo cuenta con instrumentación y componentes industriales estándar
- El aparato incluye dos válvulas de compuerta:
- Una válvula controla el caudal a la salida (drenaje) de la reserva
- La otra actúa como una válvula de derivación de caudal
- Un registrador gráfico muestra y registra los cambios de la variable de proceso (presión) y la salida del controlador
- Módulo móvil autónomo que utiliza la presión como variable de control, para ilustrar los principios del control con un lazo cerrado y la calibración y ajuste de controladores, transmisores, convertidores y válvulas
- Demuestra el control de realimentación, control P / PI / PID y control de presión
- El control en cascada, disponible cuando se utiliza con el sistema de entrenamiento de flujo y control distribuido, cuando se utiliza con el software del sistema de control de computadora opcional
