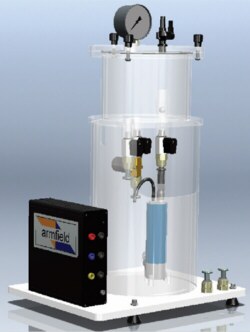

- Proceso de control de presión de alta visibilidad fácil de comprender, que utiliza agua bombeada para generar presión de aire en un depósito cerrado.
- Incluye dos recipientes acrílicos transparentes, un depósito de proceso superior montado sobre un sumidero abierto.
- El depósito de proceso está sellado, y por lo tanto el aire que se encuentra dentro del depósito está presurizado, ya que el agua del sumidero se bombea hacia él.
- El agua se drena desde el depósito de proceso hacia el sumidero inferior mediante dos salidas, una continua y una que incorpora una válvula solenoide con control remoto.
- Ambas salidas incorporan orificios intercambiables y una válvula variable de accionamiento manual, lo que permite variar el caudal de agua de forma continua para adaptarlo a demostraciones concretas.
- Esta disposición flexible permite la creación de una amplia variedad de escenarios de control, incluidos dos procesos radicalmente diferentes, a saber:
- Control de presión mediante la variación proporcional de la velocidad de la bomba (control de caudal de entrada)
- Control de presión con apertura de una válvula solenoide con proporción temporal (control de caudal de salida)
- Al usar el control de caudal de entrada, es posible implementar interrupciones repetidas con la válvula solenoide, así como introducir variaciones mediante el uso de tamaños de orificios diferentes.
- Al usar el control de caudal de salida, la velocidad de la bomba puede cambiarse de forma radical para proporcionar una completa gama de interrupciones repetidas.
- Estas técnicas permiten, además, la comparación directa de diferentes ajustes del controlador.
- Si el usuario desea usar nuestro sistema con LabVIEW, podrá integrarlo a su entorno a través del módulo opcional ACORE-LV
-
Pedir Cotización
Peso Bruto: 25 kg
