Colección de Trabajos Prácticos: Mantenimiento Industrial del Sistemas con Control a Lazo Cerrado

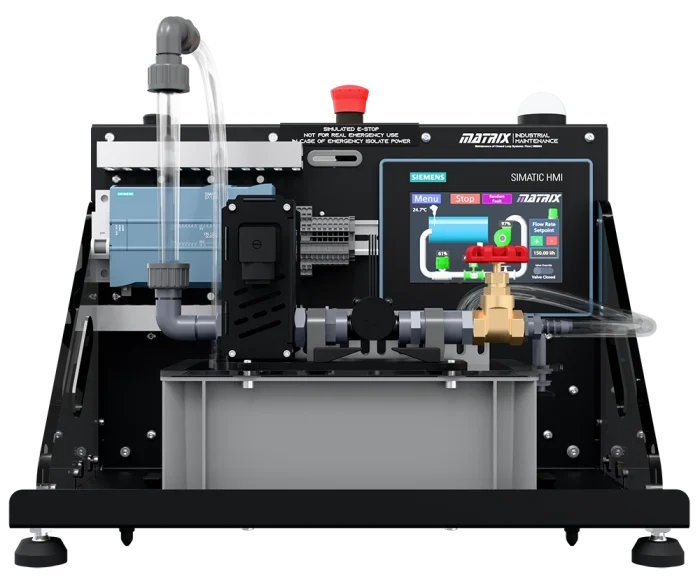

- Incluye una pequeña planta con:
- PLC Siemens S7-1200
- HMI básica unificada
- Sensor de caudal de turbina
- Válvula de control proporcional
- Caudalímetro analógico
- Sensor de temperatura IFM PT100
- 2 Interruptores de nivel con flotador
- Sensor de proximidad inductivo usado como guarda para la tapa
- Bomba de inmersión
- Los alumnos participan en trabajos prácticos que incluyen el uso general del sistema, simulación de fallas y validación de sensores
- Funciona, obviamente, dentro de una estructura de retroalimentación de lazo cerrado:
- El PLC ajusta la salida de la válvula y la bomba mediante un algoritmo PID para mantener un caudal objetivo
- La retroalimentación del sensor en tiempo real se muestra en la HMI
- El producto incluye una secuencia completa de trabajos prácticos centradas en la teoría del control de lazo cerrado, el diagnóstico de componentes y los escenarios de falla
Temática abordada
- Teoría de sistemas de lazo cerrado y el control PID en un contexto industrial real.
- Validación de sensores, los sistemas de retroalimentación y la dinámica del lazo de control
- Desarrollo de habilidades en detección de fallos, diagnóstico y análisis de causa raíz
- Interpretación de datos de HMI/PLC para guiar la toma de decisiones
- Ejercicio de la capacidad práctica de resolución de problemas utilizando multímetros y rutinas de prueba
Simulación y Resolución de Fallos
- Fallos integrados basados ??en software (p. ej., desfase del sensor, errores de parada de emergencia).
- Simulación de fallos de hardware mediante cableado extraíble (p. ej., fallos del interruptor de flotador).
- Los fallos incluyen parada de emergencia, punto de consigna PID inalcanzable, errores de temperatura y detección de tapa abierta.
- Diagnóstico de fallos mediante la pantalla de E/S de la HMI, alarmas y LED de estado. Ejercicios prácticos y soporte.
- Más de 13 hojas de trabajo guiadas que cubren cada componente del sistema y tipo de fallo.*Secciones "A tu disposición" para fomentar la resolución independiente de problemas.
- Escenarios de fallos estructurados que reflejan situaciones industriales reales.
- Diagnóstico de E/S e indicadores LED en PLC y dispositivos de campo para la resolución de problemas en tiempo real.
- Lista de materiales completa, números de cable y puntos de prueba incluidos para una exploración en profundidad.
Enfoque metodológico
- Basado en las calificaciones de Nivel T y BTEC del país del fabricante (Reino Unido): Mantenimiento, Instalación y Reparación
- Diseñado para estudiantes y aprendices de educación superior de 16 a 18 años
- Enseña la integración de sistemas de control: sensores, PLC, HMI y actuadores
- Apto para docencia presencial, prácticas de laboratorio autoguiadas y evaluación
Página web
Manual interactivo en línea para este equipo (en Inglés). Incluye TPs, cuestionarios, etc.
Manual (pdf)
Colección de Trabajos Prácticos: Detección y resolución de fallas en Sistemas con Control a Lazo Cerrado
