- Ofrece una amplia gama de experimentos de control de procesos, desde lo básico hasta lo más avanzado
- Utilizando el agua como fluido de trabajo, el equipo permite efectuar prácticas seguras y significativas sobre:
- Control de nivel
- Control de caudal
- Control de temperatura
- Control de presión
- Los estudiantes pueden estudiar cada uno de estos controles por separado o en combinaciones

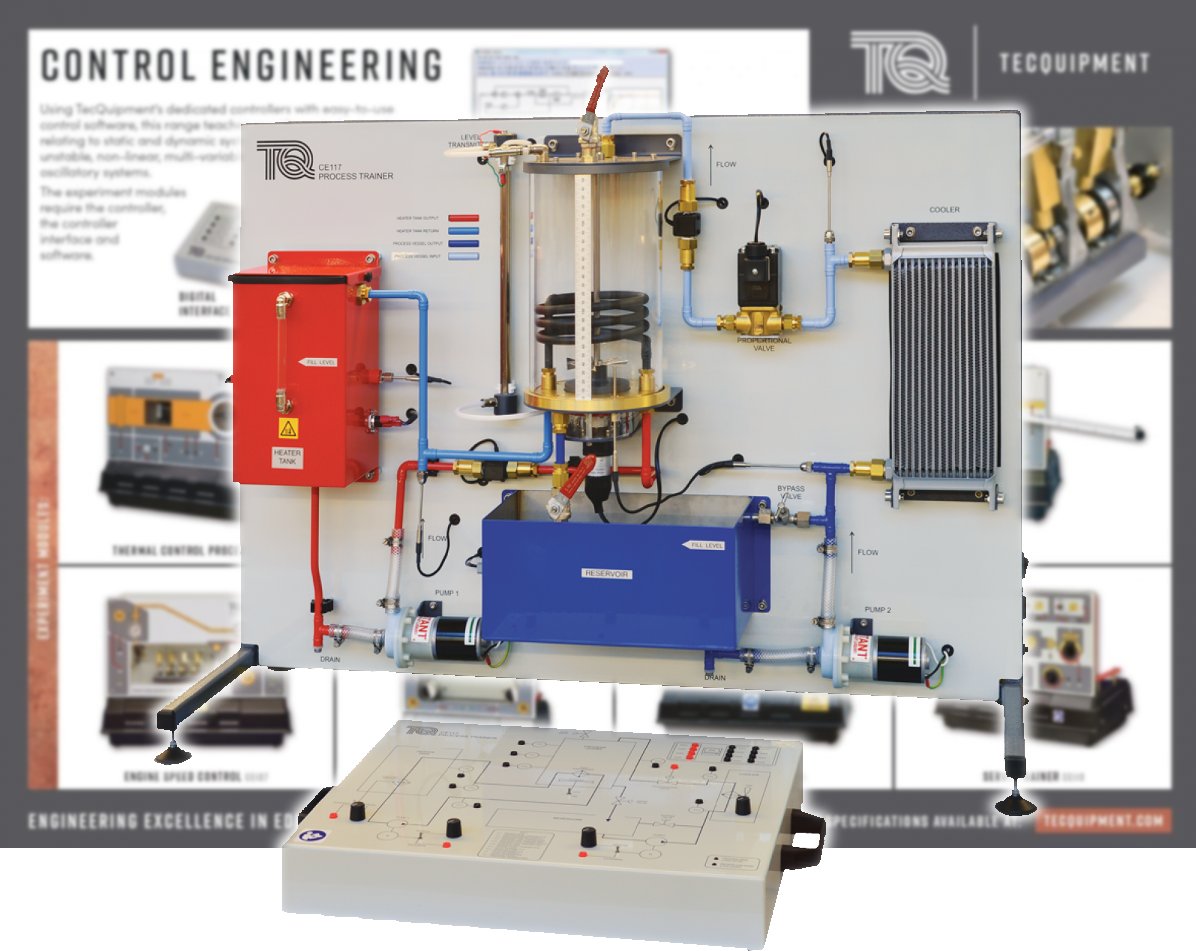

- El equipo incluye:
- Una pequeña planta
- Un módulo de control
- Software para prácticas de control CE2000
- Están presentes todas las partes esenciales que se requieren para permitir a los estudiantes crear sistemas de control de procesos
- La parte principal es el recipiente de proceso con:
- Agitador
- Sensor de temperatura
- Sensores de nivel
- Sensor de presión
- Serpentín intercambiador de calor
- Válvula de venteo
- También incluye dos circuitos unidos por un intercambiador de calor en el recipiente de procesos:
- Un circuito es el primario, que enlaza una caldera, bomba de circulación y serpentín
- El circuito secundario incluye al proceso, con un circuito de refrigeración, bomba de producto, refrigerador, ventilador, válvulas y depósito
- El módulo de control se conecta a la planta, ofreciendo acceso y tratamiento a todas las señales del proceso
- Se incluye un diagrama de mímico con interruptores y controles que permiten controlar manualemente:
- Velocidad de la bomba
- Velocidad del ventilador del enfriador
- Potencia de calefacción
- Velocidad del agitador
- También incluye tomas de potencia y una interfase para conectarse a una PC
- Esto permite al usuario vincular cada parte del módulo experimental con su PC, tanto para controlar el proceso como para adquirir datos
- Si el usuario lo desea, también podrá conectar diversos módulos de la planta a un grupo de controladores analógico externos, tales como los que están incluidos dentro del Módulo de servicios con bloques de control analógico y digital, generador de funciones, setpoint, salida a PC y software CE120
Ejes temáticos abordados
- Control PID
- Control de caudal
- Control de nivel
- Control de presión
- Control de temperatura
- Control de relaciones
- Control en cascada
- Control mult-loop
- Control de lazos interactuantes
- Control feed forward
Peso y Dimensiones
- Bastidor: 80 x 100 x 45 cm
- Consola: 8 x 50 x 37 cm
- Espacio de trabajo requerido:
- Banco de trabajo o mesada con 160 x 50 cm libres
- Zona de circulación de 1 m alrededor de la planta
- Ubicación para su PC o notebook
- Peso neto: 47 kg
-
Pedir Cotización
Peso Bruto: 80 kg
Presentación de producto
