banco F1-10: Estudio del Impacto de un Chorro Armfield - F1-16-MKII

Compatible con:
- Banco de Servicios Comunes p/experiencias de Mecánica de los Fluidos F1-10-A
- Banco de Servicios Comunes p/experiencias de Mecánica de los Fluidos c/caudalímetro digital F1-10-2-A
Permite medir la fuerza generada por un chorro de agua que incide sobre un objeto estacionario

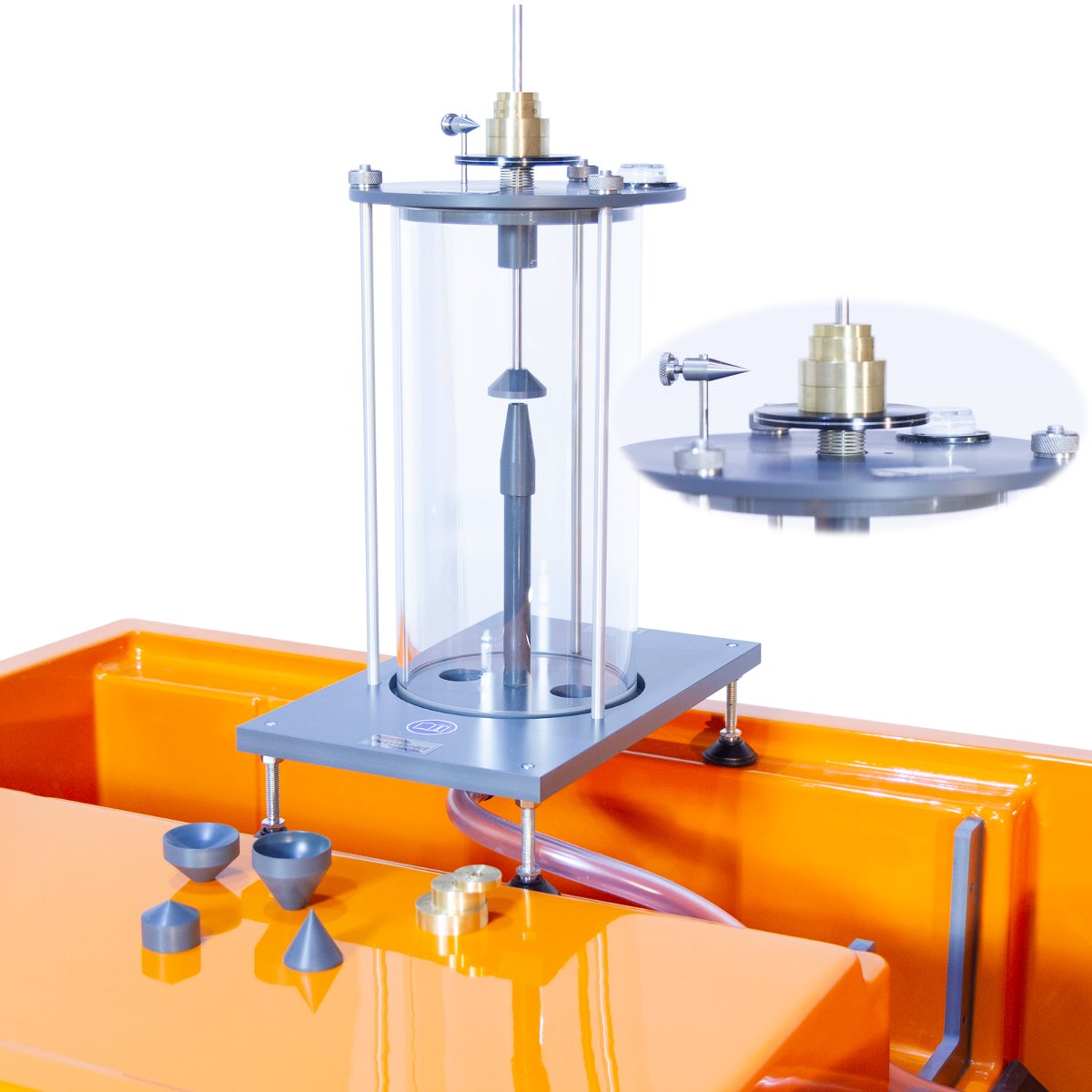

El aparato consta de un objeto cilíndrico fabricado en material acrílico transparente con sistema de nivelación
El agua es suministrada a través de una tobera de 8 mm de diámetro y descargada verticalmente para que incida sobre un blanco sujeto a una varilla que se extiende a través de la cubierta
Un portapesas está montado en el extremo superior de la varilla
El peso muerto de las piezas en movimiento es contrapesado por un muelle de compresión
La fuerza vertical ejercida sobre el blanco es medida añadiendo los pesos suministrados al platillo hasta que la marca del platillo corresponda con el indicador de nivel
Se suministran Modelos de blancos canónicos de 36 mm de diámetro, sobre los que se pueden efectuar ensayos y contrastar las predicciones del modelo teórico con los resultados
- Hemisférico cóncavo (deflexión de 180 grados)
- Cono cóncavo (deflexión de 120 grados)
- Círculo plano (deflexión de 90 grados)
- Cono convexo (deflexión de 30 grados)
- 30 grados
- Taza de 135 grados
- Oblicuo 30/150 grados
- Oblicuo 45/135 grados

Peso Bruto: 20 kg
