- Compatible con Banco de Servicios Comunes p/experiencias de Mecánica de los Fluidos F1-10-A
- Ilustra las circunstancias en las que puede aplicarse el Teorema de Bernoulli
- Por otra parte, también ilustra por qué en otras circunstancias el teorema da una descripción inadecuada del comportamiento del fluido

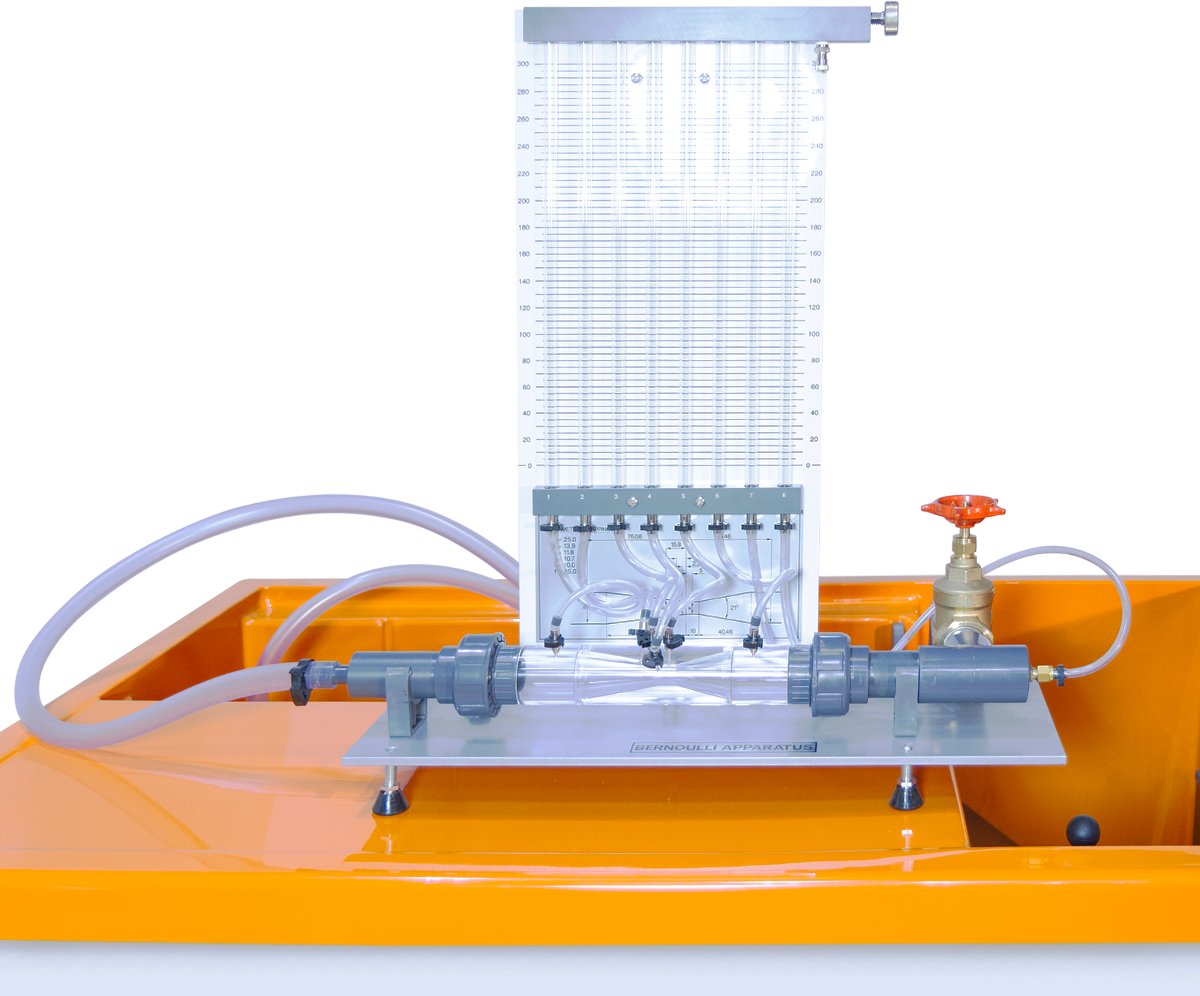

- La sección de prueba consta de un Venturi clásico:
- Mecanizado en material acrílico transparente
- Diámetro de la garganta: 10,0mm
- Diámetro aguas arriba: 25,00mm
- Conicidad del tramo aguas arriba: 14 grados
- Conicidad del tramo aguas abajo. 21 grados
- Una serie de orificios en la pared permiten la medición de la distribución de la presión estática a lo largo del conducto convergente, y se suministra un tubo de presión total para pasar a través de la línea central de la sección de prueba
- Estos orificios están conectados a un multimanómetro:
- 8 tubos
- Intervalo de medición de los manómetros: 0 a 300mm
- Colector con válvula de purga de aire
- Una bomba de mano facilita la presurización de los manómetros
- La sección de prueba está dispuesta de tal forma que pueden estudiarse las características de flujo a través de una sección convergente y de una sección divergente
- El agua es alimentada a través de un conector de manguera y controlada por una válvula reguladora de flujo situada en la salida de la sección de prueba
- Puede demostrarse el Venturi como método de medición de caudal y es posible determinar el coeficiente de descarga
Temática abordada
- Demostración del Teorema de Bernoulli y sus limitaciones
- Medición directa de la distribución de presión estática y total a lo largo de un tubo Venturi
- Determinación del coeficiente de medición con diferentes caudales
-
Pedir Cotización
Peso Bruto: 25 kg
