Este calibrador, accesorio del Banco de Servicios Comunes F1-10-A / Banco de Servicios Comunes p/experiencias de Mecánica de los Fluidos c/caudalímetro digital F1-10-2-A, funciona según el mismo principio adoptado en la calibración de manómetros industriales., permite determinar el empuje estático ejercido por un fluido sobre un cuerpo sumergido y contrastarlo con las predicciones de teóricas habituales.

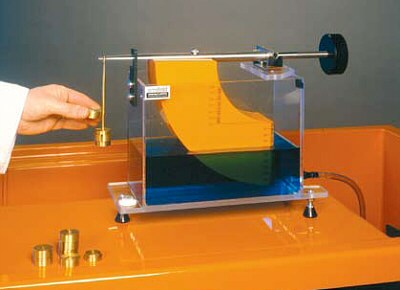

Un cuadrante está montado sobre un brazo equilibrado que pivota sobre filos. Los filos coinciden con el centro del arco del cuadrante. Por lo tanto, de todas las fuerzas hidrostáticas que actúan sobre el cuadrante cuando éste está sumergido, la única que da lugar a un momento alrededor de los filos es la fuerza sobre la cara rectangular del extremo.
El brazo equilibrado incorpora un platillo para las pesas suministradas y un contrapeso ajustable.
Este conjunto va montado sobre un tanque acrílico que puede ser nivelado mediante patas roscadas ajustables. El alineamiento correcto está indicado por un nivel de burbuja circular montado sobre la base del tanque.
Un indicador fijado en un lateral del tanque indica cuándo está el brazo equilibrado en posición horizontal. El agua entra en la parte superior del tanque mediante un tubo flexible y puede ser vaciada a través de una válvula fijada en un lado del tanque.
Una escala situada en el lateral del cuadrante indica el nivel de agua.
-
Pedir Cotización
Peso Bruto: 15 kg
