- Un lindo kit para trabajar temas como:
- Inducción mutua
- Autoinducción
- Permeabilidad magnética relativa
- Pérdidas en bobinado y núcleo (en relación con las frecuencias de las señales aplicadas)
- Figuras de Lissajous
- etc

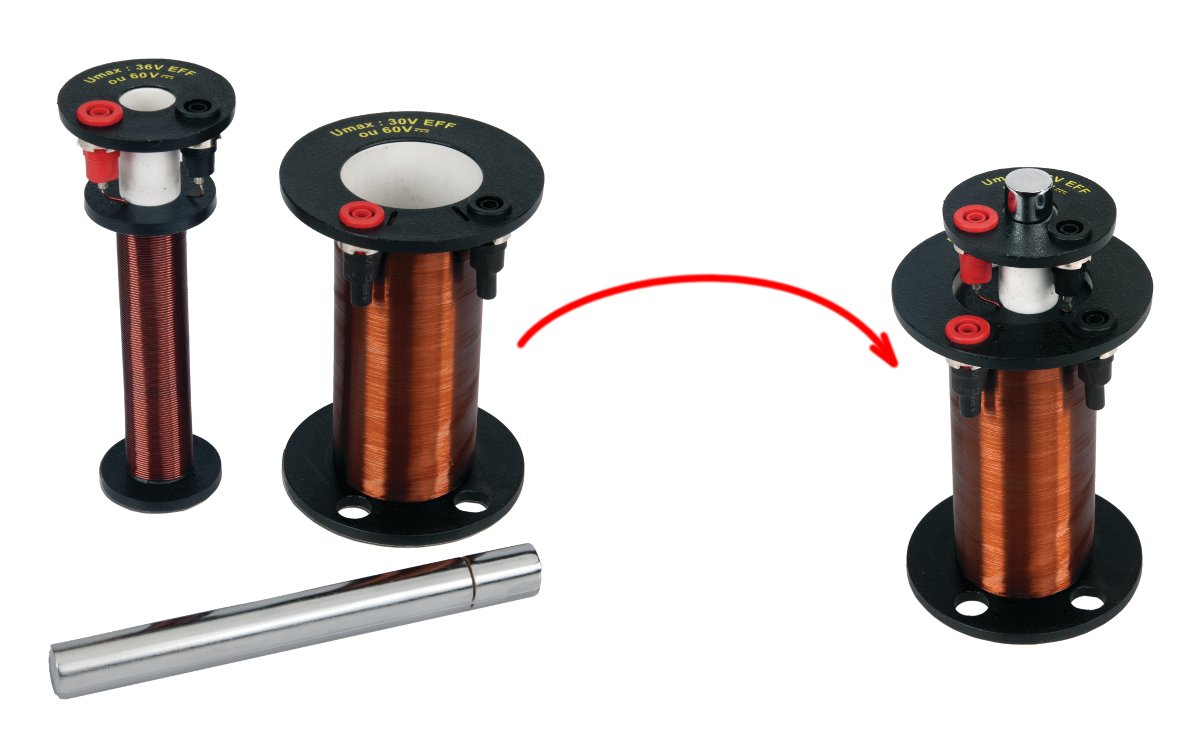

- Bobina externa:
- 1100 espiras
- Diámetro interno: 4,7 cm
- Bobina interna:
- 210 espiras
- Diámetro interno: 1,7 cm
- Ri: aproximadamente 100 Ohm
- Núcleo´:
- Herro dulce:
- Diámetro interno: 1,6 mm
- Ri: aproximadamente 0,5 Ohm
- La bobina menor se puede desplazar por dentro de la mayor, permitiendo ajustar el factor de acoplamiento M
- El núcleo se puede colocar o retirar para manifestar los efectos de la permeabilidad, pérdidas por histéresis, etc
Recomendamos acompañar con:
- Agunos resistores, redes o pequeñas lámparas de muy baja tensión para usar como cargas
- Cables y conectores:
- Interfase Universal 850 y accesorios:
- Interfase 850, compatible c/sensores ScienceWorkshop y PasPort, con múltiples entradas y salidas UI-5000
- Sensor de diferencia de potencial p/interfase UI UI-5100
- Sensor de campo magnético axial y radial p/interfases Science Workshop CI-6520A
- Corriendo con Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
- ó Generador y Sensores Inalámbricos:
- Complemento p/EM-3536: Generador de funciones con salida de baja impedancia y enlace inalámbrico EM-3533
- 2 x Sensor de diferencia de potencial con enlace inalámbrico PS-3211
- Sensor de corriente con enlace inalámbrico PS-3212
- Adaptador Bluetooth 4.0 (BLE) a USB PS-3500
- Corriendo con CapStone o SparkVue
