Elementos de Estructuras

Conjunto de piezas, sensores, adquisidores de datos y software para construir, ensayar y analizar estructuras estática y dinámicamente.

por Jon Hanks

ME 6990 Conjunto de elementos para construir puentes y estructuras sencillas
ME 6991 Conjunto extendido de elementos para construir grandes puentes y estructuras complejas
ME 6991 Plus Conjunto en desarrollo: suplemento para el ME 6991
ME 9891 Viga flexible con perfil N

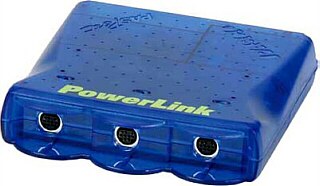

PS 2001 Interfase para adquisición de datos - 3 canales
PS 2199 Juego de 4 celdas de carga y acondicionador de señales para estudiar estructuras
PS 2200 Celda de carga adicional
PS 2141 Plataforma PasPort para Medir Fuerzas de Reacción Vertical

Presentación general de la familia Structures de Pasco

Perfiles y uniones con los que se pueden construir modelos de puentes.

Preparado para insertar celdas de carga dentro de la estructura, con las que se pueden llevar a cabo ensayos estáticos y dinámicos.

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización

Peso Bruto: 1,04 kg

Dentro de la estructura se pueden insertar celdas de carga y pesas adicionales sin necesidad de desarmar todo el modelo

Ejemplo de una estructura clásica, utilizada ampliamente en la construcción de viviendas

Perfiles plásticos doble T y accesorios:

• 8 de 2 pulgadas
• 8 de 3 pulgadas
• 18 de 4 1/2 pulgadas
• 18 de 6 1/2 pulgadas
• 8 de 9 1/2 pulgadas
• 14 conectores
• 75 tornillos

Presentación general de la familia Structures de Pasco

Perfiles y uniones con los que se pueden construir modelos de grandes puentes y estructuras complejas

Preparado para insertar celdas de carga dentro de la estructura, con las que se pueden llevar a cabo ensayos estáticos y dinámicos.

Incluye una calzada y autitos de prueba (con muy bajo rozamiento y portapesas en el techo)

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización

Peso Bruto: 4,04 kg

En el reticulado de Howe los montantes están sometidos a tracción y las diagonales a compresión

En el reticulado de Pratt las barras verticales están sometidas a compresión mientras que la diagonales están sometidas a tracción

En el reticulado de Warren, las diagonales están sometidas alternativamente a tracción y compresión. Si las cargas son variables (como por ejemplo en un puente) el reticulado presenta resistencia similar para diversas configuraciones de carga.

Esta estructura utiliza un cable tensor en el centro de su eje vertical

Para armar esta estructura se requieren dos conjuntos ME 6991

Para armar esta estructura se requieren dos conjuntos ME 6991

Para armar esta estructura se requieren tres conjuntos ME 6991

Perfiles plásticos doble T y accesorios:

• 16 de 2 pulgadas
• 16 de 3 pulgadas
• 36 de 4 1/2 pulgadas
• 36 de 6 1/2 pulgadas
• 16 de 9 1/2 pulgadas
• 28 conectores
• 150 tornillos
• Calzada flexible con clips
• Auto con portapesas y pesa
• Cable y sujetacables

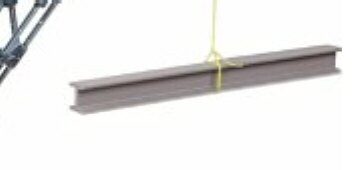

Esta viga flexible se dobla visiblemente bajo su propio peso, permitiéndole mostrar claramente las propiedades principales de los perfiles normalizados

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización

Peso Bruto: 0,91 kg

• Permite conectar hasta 3 sensores PasPort directamente a la PC por el puerto USB
• Incluye otros 2 puertos USB estándar al que pueden conectarse otros dispositivos en cascada (p. ej. otras inferfases o dataloggers PasPort con las que puede ampliarse la cantidad de mediciones concurrentes)
• Velocidad máxima de muestreo 1kHz
• Resistente gabinete de policarbonato
• Compatible con Data Studio

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización



• Como todo dispositivo USB, las interfases Pasco necesitan drivers (controladores)
• Estos drivers son guardados en el disco duro del usuario por el instalador de Data Studio, por lo que es muy importante instalar Data Studio primero, y conectar la interfase después
• Si Windows no encuentra automáticamente los drivers, deberá indicarle la ruta manualmente
• Si utilizó los directorios que el instalador del Data Studio sugiere por defecto, una exploración de su disco duro mostrará algo parecido a la figura de la derecha
• Cuando conecte su interfase por primera vez, Windows le avisará que ha encontrado nuevo hardware
• Cuando sea requerida la ubicación del driver correspondiente, guíe al Windows hasta la ubicación mostrada
• Si usted ya conectó la interfase y Windows asumió que no hay drivers disponibles, deberá instalar Data Studio y luego entrar al panel de control, carpeta sistemas, perfiles de hardware, ubicar el dispositivo USB con problemas (Windows pone un signo de admiración dentro de un círculo amarillo) y pedir que actualice el controlador
• La próxima vez que arranque Data Studio, éste reconocerá automáticamente la presencia de su interfas
• Si su interfase pertenece a la línea PasPort, también se producirá un encendido automático del Data Studio cada vez que la conecte a la PC (esta tarea es llevada a cabo por el utilitario PasPortal, del que se copia un acceso directo en la carpeta de inicio de Windows)

Juego de 4 celdas de carga y acondicionador de señales con salida compatible con las interfases PasPort para insertar en estructuras Pasco:

• Conjunto de elementos p/construir puentes y estructuras sencillas ME-6990
• Conjunto extendido de elementos p/construir grandes puentes y estructuras complejas ME-6991
• Conjunto de elementos p/construir estructuras avanzadas ME-6992B
• etc

• Cada celda se puede insertar directamente en reemplazo de una viga y puede medir hasta 100N a la tracción o compresión
• El acondicionador de señales provisto admite la conexión de hasta 6 celdas de carga
• Además de las 4 celdas provistas, es posible adquirir celdas adicionales sueltas
• Es posible utilizar simultáneamente varios acondicionadores de señales para medir simultáneamente con un gran número de celdas de carga
• Velocidad muestreo:
  • Máxima: 500 muestras/s por c/celda
  • Cuando se utilizan velocidades inferiores a 200 muestras/s, el sistema efectúa automaticamente un promedio de varias muestras consecutivas, mejorando progresivamente la calidad de las mediciones, utilizando el método sobremuestreo

Recomendamos ver también:

• Celda de carga adicional p/PS-2199 o PS-2205 PS-2200
• Celda de carga adicional de 5N p/PS-2199 PS-2201
• Celda de carga para estructuras y acelerómetro 3D inalámbrico PS-3216

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización

Peso Bruto: 0,91 kg

En la fotografía se observa cómo se han reemplazado algunas vigas de una estructura por celdas de carga, permitiendo efectuar mediciones estáticas y dinámicas con un mínimo de intervención sobre el sistema

• Acondicionador de señales para strain gauges y celdas de carga, con salida PasPort PS-2198
• 4 x Celda de carga adicional p/PS-2199 o PS-2205 PS-2200

  El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

• Celda de carga suelta adicional para el acondicionador de señales séxtuple incluido en el conjunto PS-2199
• También es compatible con el acondicionador para 2 celdas PS-2205
• Rango: +/-100N
• Se atornilla directamente sobre las estructuras, reemplazando un tramo de viga
• Gabinete traslúcido
• Pequeñas dimensiones (aprox. 3x3cm) e impacto mínimo sobre las condiciones de carga

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización

Peso Bruto: 0,14 kg

• Mide dinámicamente fuerzas normales de reacción
• Rango: -1100N (tracción) y 4400N (compresión)
• Resolución 0,1N
• Area útil: 35x35cm
• Con botón de tara
• Protegida contra sobrecargas
• RECOMENDAMOS EVALUAR COMO ALTERNATIVA LA Plataforma para Medir Fuerzas de Reacción Vertical en saltos y otros gestos deportivos, con conexión inalámbrica PS-3229

• ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

Pedir Cotización

Peso Bruto: 4,83 kg

Plataforma utilizada para evaluar dinámicamente las reacciones de la zona de apoyo de un modelo de estructura

  El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort
