Conjunto para estudiar pérdidas de carga en cañerías, curvas y válvulas con materiales de instalaciones domiciliarias EX-5553A Con este montaje, diseñado para estudiantes de nivel medio y vocacional, se estudian y determinan las pérdidas mayores por fricción en tuberías y las pérdidas menores por codos y válvulas

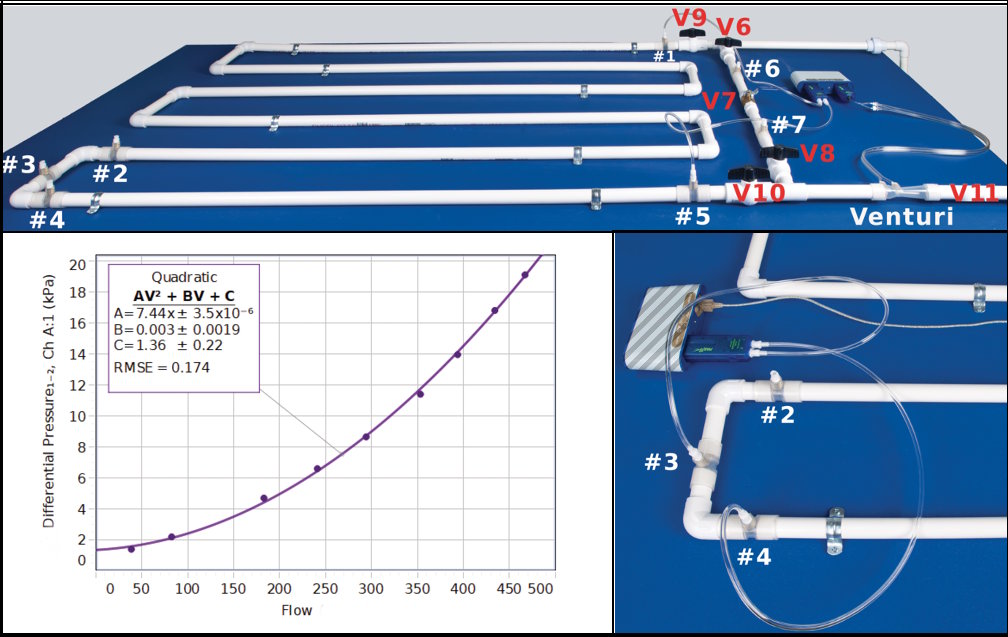

En este experimento, los estudiantes determinan las pérdidas mayores por fricción en tuberías y las pérdidas menores por codos y válvulas. La pérdida a larga distancia se mide entre las tomas de presión n.° 1 y n.° 5 (que se muestran en la imagen de arriba). La velocidad del agua se mide utilizando el tubo Venturi conectado al sensor de flujo general.

Temática abordada

  • Cómo determinar el factor de fricción
  • Cálculo de la pérdida de energía del agua que fluye a través de una tubería de PVC, bajo distintos regímenes de caudal
  • Estimación de la pérdida de energía del agua que fluye a través de un codo
  • Estimación de la pérdida de energía del agua que fluye a través de una válvula

Complementos imprescindibles

  • Algunas de estas interfases:
    • PS-2011A
    • 2 x Interfase inalámbrica AirLink para sensores PasPort PS-3200
    • Datalogger multicanal graficador avanzado, calculadora y generador de funciones PasPort p/Ciencias Naturales PS-2002
    • Interfase 550 compatible con sensores ScienceWorkshop y PasPort UI-5001
    • Interfase 850, compatible c/sensores ScienceWorkshop y PasPort, con múltiples entradas y salidas UI-5000
  • Software CapStone. Entorno Informático Integrado Avanzado p/laboratorio de Ciencias Naturales CapStone
  • Caños, codos y demás componente de polomería común en la medida de 3/4 de pulgada
  • Suministro de agua, ya sea de canilla a circuito abierto o construido con un balde y una bomba de circulación del tipo usado en piletas de natación

Este equipo contiene las partes siguientes:

  • Sensor manómetro diferencial p/medición de caudales de aire o agua PS-2222
  • Accesorio p/el sensor PS-2222: Tubo de Venturi ME-2220
  • Sensor PASPort Multimanómetro c/2 entradas PS-2181
  • Juego de 5 tomas de presión c/acople rápido y tubo flexible p/sensor de presión ME-2224A
