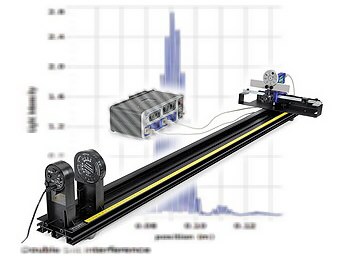

Este equipo contiene las partes siguientes:

  • Riel óptico de 1,2m OS-8508
  • Juego de rendijas simples, dobles y patrones de difracción bidimensionales OS-8453
  • Láser de Estado Sólido compatible c/Bancos Opticos de la serie OS-8515 OS-8525A
  • Aperturas para fotómetro OS-8534A
  • Transporte lineal con cremallera para banco óptico OS-8535A
  • Sensor de Intensidad Luminosa Relativa de Alta Sensibilidad PS-2176
  • Sensor de Movimientos Rotacionales - Línea PasPort PS-2120A
Riel óptico de 1,2m OS-8508
  • Forma parte del sistema de óptica básica OS-8515C
  • Rígido perfil de aluminio extruido, con nervaduras y, acabado negro mate
  • Tiene una cinta milimétrica incorporada
  • La forma de la extrusión hace que sea muy sencillo ubicar y ajustar componentes ópticos y accesorios compatibles

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Recursos on line

Video en YouTube
Introducción y ejemplo de uso

Juego de rendijas simples, dobles y patrones de difracción bidimensionales OS-8453
  • Electroformados
  • Montados en dos cargadores circulares con traba de posición a bolilla
  • El soporte se encastra directamente en cualquiera de los bancos de nuestra serie OS-8515C
  • Recomendamos acompañar con:
    • Láser de Estado Sólido compatible c/Bancos Opticos de la serie OS-8515 OS-8525A
    • y/o Diodo láser verde c/montura p/banco óptico OS-8458B
  • Incluye:
    • Rendijas simples de varios espesores
    • Cuña que se porta como una rendija de espesor variable
    • Rendijas dobles en varias combinaciones
    • Rendijas múltiples: x2, x3, x4 y x5
    • Aperturas circulares
    • Rendija transparente y rendija opaca
    • Patrones reticulados ortogonales y a 60 grados
    • Puntos al azar, transparentes y opacos

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Láser de Estado Sólido compatible c/Bancos Opticos de la serie OS-8515 OS-8525A
  • Salida menor a 1mW
  • Longitud de onda 650nm
  • Ajuste de azimut y elevación mediante tornillos y pivote (sistema gymbal)
  • Alimentación 9V
  • Estabilizador electrónico interno de la potencia de emisión
  • Muy fácil de alinear con el resto de los componentes de óptica física PASCO
  • La montura plástica de los componentes ópticos tiene dimensiones compatibles con los canales del riel óptico OS-8508, arpón flexible para posicionamiento rápido, fiel indicador de posición y guarda protectora contra caídas (sobre superficies cóncavas y planas)
  • Características generales y aplicaciones típicas de los láseres de estado sólido:
    • No tan monocromáticos y con mayor divergencia que sus equivalentes de He-Ne, Argón, CO2, Nd YAG, etc
    • Potencias bajas y moderadas
    • En casi todos los casos entregan un punto brillante elipsoidal y la forma del patrón de intensidades lejano no es igual que la del cercano
    • La potencia de salida es altamente dependiente de la temperatura del emisor, de manera que es preciso tomar medidas especiales en sus circuitos de alimentación para estabilizarlos
    • Recomendado para trabajos vinculados con marcha de rayos, interferencia en rendijas, como fiel de balanzas de torsión de alta sensibilidad, fuente de luz de alta intensidad para análisis de polarización, iluminación de hologramas -pero no su exposición-, etc.
  • Ver también: Láser verde de estado sólido OS-8458

Alimentación: 9VCC, 500mA, plug 3.5mm, tip +

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
Aperturas para fotómetro OS-8534A
  • Permite variar la resolución espacial de un fotómetro o sensor de luz entre 0.1 y 1.5mm
  • Incluye un filtro con transmitancia del 10% para extender el rango de medición de un instrumento
  • Se puede montar sobre el transporte lineal a cremallera OS-8535 para relevar patrones de difracción e interferencia

  • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Uso típico
  • En la fotografía se muestra esta máscara de apertura conformando el haz de luz que penetra en un sensor de intensidad luminosa PS-2106A
    Transporte lineal con cremallera para banco óptico OS-8535A
    • Especialmente útil para relevar la configuración de patrones de difracción
    • Permite medir con mucha precisión la posición un sensor de intensidad luminosa PS 2106A o CI 6504A mediante una cremallera y un encoder PS 2120A o CI 6538

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!
    Recursos on line

    Video en YouTube
    Montaje de este accesorio con sensores y elementos ópticos para estudiar patrones de difracción e interferencia

  • Uso típico
  • En la fotografía se observa este accesorio montado sobre un banco óptico, acompañando por:
    • Emisor láser de estado sólido OS-8525A
    • Juego de rendijas y patrones p/estudios de difracción e interferencia OS-8453
    • Sensor de intensidad luminosa relativa PS-2106A
    • Juego de máscaras para fotómetro OS-8534A
    • Encoder de alta resolución PS-2120A

    Las salidas del encoder y el sensor de intensidad luminosa son enviados a una interfase PasPort

    Sensor de Intensidad Luminosa Relativa de Alta Sensibilidad PS-2176
    • Respuesta espectral: 320 a 1100 nm
    • Fondo escala para lectura del 100%: 1, 100 y 10,000 lux aproximadamente con preamplificadores incoporados de 10,000x, 100x, 1x
    • Resolución usando el preamplificador x100: +/- 0.01 Lux a 1kM/s, y +/- 0.0005 Lux a 5 M/s
    • Máxima velocidad de muestreo: 1000 M/s
    • Transductor: diodo PIN
    • Reducción estadística de ruido y aumento de sensibilidad automáticos por sobremuestreo cuando se usan velocidades de adquisición inferiores a la nativa

    • ¡Garantía Extendida 3 años para aplicaciones didácticas, no cubre uso abusivo, extremo o industrial!

  • Aplicaciones típicas
    • Espectrofotometría en sistemas abiertos (p. ej.: OS-8537)
    • Estudio de patrones de difracción e interferencia (p. ej.: OS-8515C)
    • Estudio de ley I vs d2

    Ejemplo

    En la figura de la derecha se muestra el resultado obtenido usando este sensor dentro de un conjunto espectrofotométrico abierto OS-8537 iluminado con un tubo de Plucker de Hidrógeno SE9461

    El sensor PS2176 se encarga de medir las intensidades relativas de la tenue iluminación recibida, mientras que la resolución espectral es efectuada mediante una red de difracción y un brazo goniométrico digital basado en el sensor PS-2120A.

    El Datalogger GLX PS-2002 recoge los datos de los sensores, transforma los ángulos en longitudes de onda mediante un cálculo y presenta los datos de forma gráfica o tabular.

    Si hay una PC disponible, los datos son enviados en vivo o de forma diferida- al programa CapStone para su posterior análisis, impresión informes, etc.

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort

  • Accesorio recomendado
  • Por defecto, este sensor se monta rígidamente sobre nuestras interfases y dataloggers PasPort.

    En algún tipo de experiencias este tipo de montura puede resultarle incómoda, a menos que cuente con una interfase de muy pequeño porte (PS-2100A o PS-2005A).

    En ese caso le recomendamos adquirir también un cable de conexión flexible PS-2500

    Sensor PASPort de Movimientos Rotacionales PS-2120A
    • Mide movimientos angulares y pequeños desplazamientos lineales (0.02mm cuando se usa con alguna de las cremalleras de Pasco de uso general o para banco óptico)
    • Resolución angular: 0.09 grados, con indicación de dirección
    • Poleas provistas: 10, 29 y 48mm de diámetro
    • Bahía para insertar cremallera
    • Rozamiento despreciable
    • Velocidad máxima 30 revoluciones/segundo
    • Incluye nuez para fijar en barras o soportes universales
    Recursos on line

    Video en YouTube
    Ejemplo de uso en combinación con el juego de accesorios ME-8969

    Video en YouTube
    Presentación, varios modos de montaje y algunos ejemplos de uso

  • Equipos complementarios
  •   El sensor aquí mostrado no funciona sólo. Debe ser conectado a alguna de las interfases o dataloggers mostrados en nuestro índice PasPort
