Conjunto de Elementos p/Medir la Velocidad de la Luz AP-8586 Incluye:
  • Emisor láser de estado sólido
  • Portacomponente x 2
  • Lente c/F=127mm
  • Pequeño banco óptico c/amarre magnético
  • Sensor de iluminación
  • Espejo cóncavo
  • Cables de señal

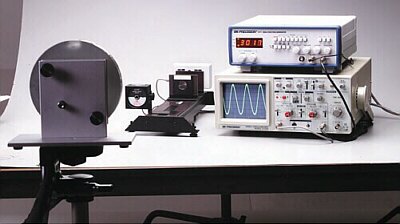

NOTA: En la fotografía de la derecha se muestra este conjunto montado con otros equipos que deben adquirirse por separado.

Requiere que el usuario cuente además con:

  • Generador de funciones con salida de baja impedancia capaz de entregar señales senoidales de 3MHz con un offset de hasta 10V sobre una carga de 50 Ohm
  • Osciloscopio doble trazo de 60MHz
  • Trípode fotográfico
  • Cinta métrica de 30m
Recursos on line

Manual (doc)
Notas generales sobre el uso y accesorios de bricolage para usarlo con un generador de funciones convencional

  • Principio de Funcionamiento
    • El emisor láser de estado sólido se monta sobre el banco óptico.
    • El generador de funciones, ajustado a 3MHz, comanda la modulación de amplitud del emisor láser.
    • La luz emitida viaja hasta un espejo de enfoque ubicado a una distancia conveniente (típicamente 10-20m).
    • El espejo reenfoca el haz láser sobre un fotodetector que está montado sobre el mismo banco óptico que el láser.
    • El osciloscopio muestra simultáneamente la señal entregada por el generador y la recibida por el fotodetector.
    • El operador determina la diferencia temporal de fase entre una señal y otra
    • Se modifica la distancia que la luz debe recorrer desplazando el espejo, y se vuelve a medir la diferencia de fase
    • Finalmente se construye un gráfico de nubes de puntos (x,y) y se encuetra la regresión que caracteriza a delta d / delta t que es ni más ni menos que c
