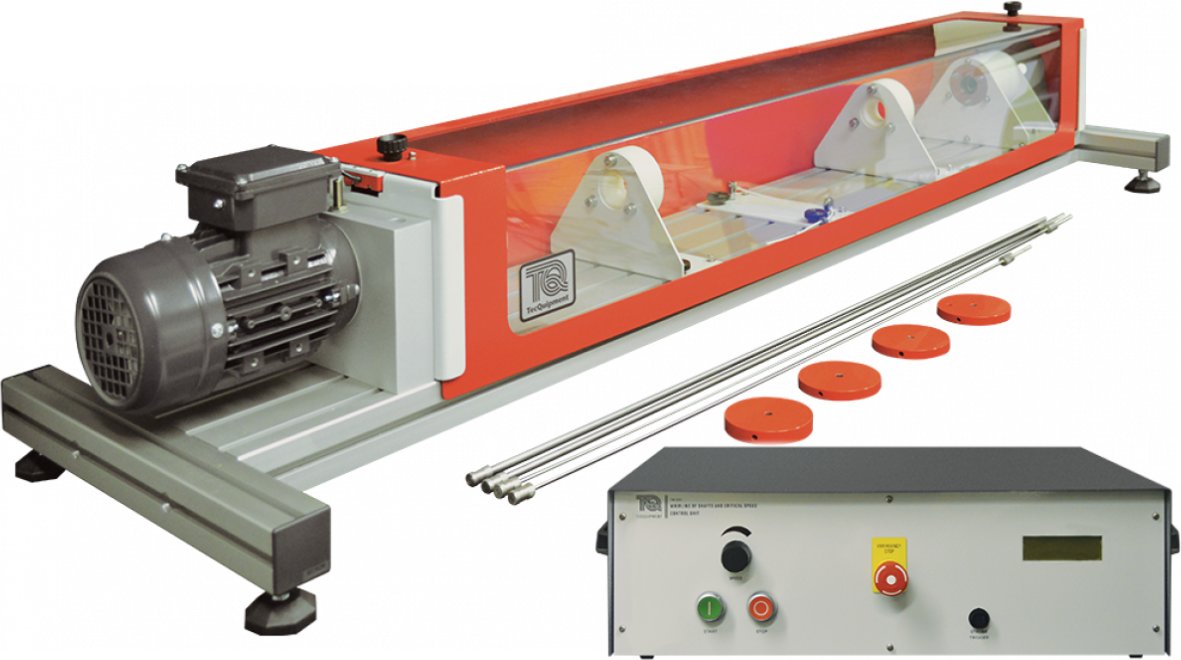

Aparato p/investigar deformaciones de ejes en rotación y velocidades críticas TM1001
  • Equipo de sobremesa, completo y autosuficiente
  • Muestra cómo los ejes vibran transversalmente y resuenan a una cierta frecuencia de rotación.
  • Esto ayuda a los Ingenieros a entender los posibles problemas con ejes largos y considerarlos en sus diseños.
  • Constitución:
    • Sólido bastidor con motor motor de velocidad variable, a eje horizontal
    • Los extremos del eje están empotrados en sendos rulmanes, uno de ellos recibe el impulso del motor y el otro está libre para girar. El rulemán del extremo libre se puede deslizar libremente en x, acomodándose al cambio de flecha del eje a medida que gira y se arquea. Ambos rulemanes pueden bascular, acomodándose automáticamente a los cambios de dirección que le impone la deformación del eje
    • Juego de rulemanes adicionales, que restringen el movimiento angular cuando están instalados, creando extremos fijos
    • Dos casquillos de nylon móviles ayudan a evitar que la amplitud giratoria del eje alcance niveles excesivos.
    • Placa de cuerda móvil permite a los estudiantes controlar el eje en algunos experimentos, para ayudar a alcanzar el segundo modo de velocidad de giro.
    • Sensor en el extremo impulsado que mide la velocidad del eje y envía su señal a la pantalla de control y unidad de instrumentación.
    • Interlock magnético de seguridad, de corta la alimentación del motor cuando no está montado el eje
    • Unidad de Control e Instrumentación separada, con drive de velocidad variable, display de la velocidad de giro del eje y salida de disparo para un estroboscopio externo. Cuando se utiliza en un aula oscura, un estroboscopio produce una impresionante demostración de cómo cambia la forma del eje a medida que alcanza sus velocidades giratorias críticas
    • Conjunto de ejes de prueba de diferentes longitudes y diámetros para mostrar cómo afectan estas propiedades al giro y a su velocidad crítica
    • Conjunto de pesas para mostrar cómo las cargas concentradas afectan el giro.
    • Pesa tiene un agujero extra para que sea una carga excéntrica. Esto ayuda a mostrar la diferencia de fase entre la carga y la deflexión (se precisa agregar un estroboscopio para ver esto claramente).
  • Complemento recomendado:
    • Estroboscopio industrial para trabajo pesado ST1 o similar
