- Produce líneas de corriente en un flujo laminar y constante
- Permite estudiar varios arreglos de fuentes y sumideros y observar el flujo alrededor de una variedad ilimitada de diferentes formas de modelos
- El aparato puede representar la filtración de agua a través de sólidos y puede simular cualquier proceso que satisfaga la ecuación de Laplace en dos dimensiones. De esta manera los docentes también pueden utilizarlo para representar el flujo en otras ramas de la Ingeniería, como la aerodinámica o la electricidad y el flujo de calor
- El aparato funciona con un suministro de agua constante sin aire y un drenaje adecuado
- Descripción:

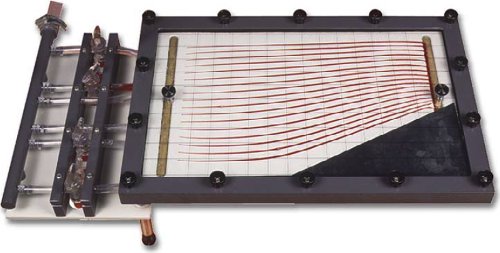

- El equipo consiste en un canal formado entre dos placas
- El agua fluye a lo largo del canal a un número de Reynolds bajo, por lo que las fuerzas de inercia no son importantes
- Un tinte que fluye a través de varios agujeros pequeños en el extremo de la corriente aguas arriba, produce líneas de corriente
- La placa de vidrio superior extraíble, tiene impresa ua cuadrícula para ayudar al análisis de los patrones de flujo
- Incluye una lámina de goma, de la cual se cortan modelos de formas variadas
- Cuando se coloca los modelos entre las dos placas, los estudiantes pueden ver los patrones aerodinámicos que fluyen a su alrededor
- Las válvulas y una bomba de vacío permiten a los estudiantes conectar dos fuentes y dos sumideros (o cualquier combinación de ambos)
- Para realizar experimentos, los estudiantes comienzan con el flujo de agua y abren una válvula de tintura lo suficiente para producir líneas de corriente fácilmente visibles
- A continuación, utilizan válvulas para permitir que el agua fluya desde un punto de origen o drenarla hacia un punto del sumidero, o varias combinaciones de puntos de flujo o de sumidero
- La bomba de vacío refuerza los puntos de sumidero
- Para agregar modelos a la corriente libre del aparato y estudiar su efecto en las líneas de corriente, los estudiantes cortan las formas que necesitan de la plancha de goma (suministrada).
- Entonces insertan el modelo entre las dos placas del aparato y activan el flujo, para proporcionar un cabezal de flujo constante y un flujo suave y libre de aire de su suministro de agua
- Complemento opcional disponible: Tanque de con nivel constante por rebalse H9A.
