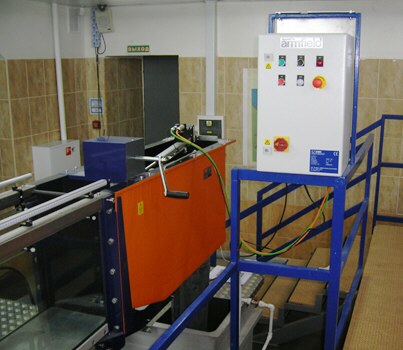

Accesorio p/canal de flujo abierto S6: Generador de olas aleatorias Armfield - S6-45-A

• Esta máquina utiliza como paleta la represa con bisagra del tanque de:
  • Canal de flujo abierto inclinable de 5 m, c/estructura de acero, laterales de vidrio, sin gato ni sistema de bombeo S6-MKII-5M
  • Canal de flujo abierto inclinable de 7,5 m, c/estructura de acero, laterales de vidrio, sin gato ni sistema de bombeo S6-MKII-7.5M
  • Canal de flujo abierto inclinable de 10 m, c/estructura de acero, laterales de vidrio, sin gato ni sistema de bombeo S6-MKII-10M
  • Canal de flujo abierto inclinable de 12,5 m, c/estructura de acero, laterales de vidrio, sin gato ni sistema de bombeo S6-MKII-12.5M
• Incluye:
  • Tablero de control
  • Actuador
  • Software para instalar en una PC del usuario
• Software:
  • Se trata de un paquete avanzado de software diseñado para simular condiciones marítimas de olas de cresta larga
  • Puede generar olas Regulares, Irregulares y Solitarias
  • Olas regulares
  • Olas irregulares - ruido blanco filtrado
  • Olas irregulares - serie Fourier
  • JONSWAP (defined by wind speed and fetch)
  • Pierson Moskowitz
  • Derbyshire coastal
  • Derbyshire ocean
  • International towing tank congress (ITTC)
  • BTTP
  • Neumann
  • Bretschneider
  • Top hat (Pink Noise)
  • Técnicas de generación de olas definidas por el usuario
• La función de transferencia experimental puede ser introducida y guardada para una variedad de profundidades de agua
• Los requisitos de altura y periodo de ola se introducen a escala completa (prototipo) junto con la escala del modelo que se está usando
• El usuario progresa por el programa resaltando las opciones mostradas en una serie de menús y tablas
• Cuando se está ejecutando, la pantalla muestra los parámetros del estado de mar generado y una visualización gráfica en tiempo real del movimiento de la paleta

Pedir Cotización

Peso Bruto: 50 kg

Olas regulares

Este método de generación de señales permite producir olas regulares de una sola frecuencia con una altura y periodo específicos.

Olas irregulares - método de ruido blanco filtrado

Este método de generación de señales se basa en el principio del ruido blanco filtrado digitalmente, y es generado en tiempo real. Están disponibles tres fuentes de ruido blanco, basadas en un solo registro de desplazamiento, múltiples registros de desplazamiento o números aleatorios con distribución gausiana. La fuente de ruido blanco es generada y pasada por un filtro digital para producir la señal de demanda de posición de la paleta. Las características de este filtro se obtienen realizando una transformada rápida de Fourier basada en la forma espectral seleccionada. La ventaja de este método es que crea secuencias que pueden variarse entre unos pocos segundos hasta varios años, aunque solamente requiere la memoria suficiente para contener los parámetros del estado del mar. Esta capacidad de crear largas secuencias no repetidas es de gran importancia cuando se ensayan modelos que no tienen respuesta lineal. Se han llevado a cabo extensas pruebas que demuestran que las olas producidas usando este sistema son realistas y que se ajustan a las teorías estadísticas para olas de océano.

Las entradas de datos requeridas son:

• Escala del modelo
• Forma espectral
• Longitud de la secuencia
• Condición de inicio de la secuencia
• Tiempo de ejecución

La condición de inicio de la secuencia es una característica muy útil, al permitir la generación de exactamente la misma secuencia aleatoria cada vez, algo imprescindible para pruebas comparativas.

Además de permitir al usuario definir completamente la forma espectral, están disponibles muchas formas estándar incluyendo:

• Pierson-Moskowitz
• JONSWAP
• ITTC
• 1SSC
• Darbyshire Costero
• Darbyshire Oceánico
• Neuman

Olas irregulares - método de la serie Fourier

Este método es equivalente a la sumación de ondas senoidales de diferentes frecuencias y amplitudes para reproducir el espectro de energía especificado. De hecho, la serie de tiempo resultante es producida realizando una Transformada Inversa de Fourier de las amplitudes espectrales después de aplicar la Función de Transferencia apropiada.

Se proporcionan dos opciones. En la primera, los componentes de frecuencia son producidos con fase aleatoria. En la segunda, tanto la fase como la amplitud de los componentes son aleatorias.

La técnica no es adecuada para la producción de señales en tiempo real, de manera que los valores requeridos son computados y guardados en un archivo. Este archivo es leído por un programa de reproducción a la hora de generar las olas. Una vez creados, estos archivos pueden guardarse y utilizarse una y otra vez.

Una sola operación FFT no puede producir una serie de tiempo de longitud infinita, y el límite en este sistema ha sido establecido en 2048 puntos. No obstante, están disponibles secuencias más largas, que se producen realizando varias FFTs y combinando las secuencias individuales para producir una de la longitud solicitada por el usuario.

Este método proporciona todos los tipos espectrales que están disponibles usando el método de ruido blanco filtrado.

General
Señal de salida ± 10 V

Estados de mar estándar disponibles:

• Pierson-Moskowitz
• JONSWAP
• ITTC
• ISSC
• Darbyshire Costero
• Darbyshire Oceánico
• Numan

Los estados de mar pueden definirse por:

• Velocidad del viento
• Velocidad y fetch del viento
• Frecuencia y altura de las olas
• Frecuencia
• 16 ordenadas de densidad espectral

Las olas aleatorias pueden basarse en:

• Ruido blanco con números aleatorios o registros de desplazamiento simples o múltiples, todos con longitud de prueba variable > Series Fourier con amplitud fija o variable, y con longitud de prueba variable
• Técnicas definidas por el usuario

• Recopilación automática de la señal de demanda de la paleta con cambios en la Función de transferencia
• Interpolación de la Función de transferencia entre frecuencias definidas
