Canal hidráulico de 2m,  con lecho móvil y pendiente variable para representar fenómenos de erosión y sedimentación S2-2M-A Visualización de flujo
  • Técnica de indicador de polvo de Ahlborn, c.1902
  • Cualquier otro método adecuado de visualización
  • Distribución de velocidad en el flujo por conductos
  • Analogía hidráulica para el flujo compresible

Investigación detallada de situaciones con lecho móvil, que pueden presentarse en cursos de hidráulica, ingeniería civil, investigación,modelado de obras públicas, etc.

  • Experimentos con lecho móvil
  • Flujo alrededor de modelos de estructuras de ingeniería
  • Investigación experimental de erosión y sedimentación
  • Características de meandros de agua

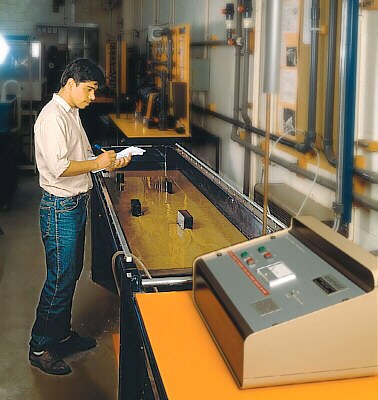

Descripción del equipo

  • El tanque está fabricado con plástico reforzado con fibra de vidrio y bastidor de acero
  • El equipo está formado por 3 bloques solidarios:
    • Tanque de entrada
    • Sección de trabajo de 2 m x 610 mm
    • Depósito de descarga
  • Dentro del tanque de descarga se encuentra una represa de paso superior con trampa de arena, aguas arriba de la bomba
  • El tanque de entrada tiene una placa perforada que distribuye el flujo homogéneamente en toda la anchura del banco
  • Se incluye una hoja de vidrio (extraíble) de color azul en una cara y blanco en la otra, para cubrir el lecho de arena durante los experimentos de visualización de flujo
  • La parte superior de la sección de trabajo tiene instalados dos rieles auxiliares c/escalas métricas preimpresas, p/montar instrumentos
  • El portador principal (recorrido longitudinal) y el portador secundario (recorrido transversal) tienen además sendos cursores y frenos, con los que se puede determinar y estabilizar fácilmente la posición del portainstrumentos sobre cualquier punto de la zona de trabajo
  • Incluye un palpador/medidor de profundidad c/escala Vernier p/medir el nivel de agua y mapear los contornos del lecho de arena producidos durante los ejercicios
  • Se incluye también una punta y gancho de acero, que se monta en el extremo del medidor, para determinar los niveles de agua precisión
  • El flujo de agua es suministrado por una bomba centrífuga, tuberías y válvula eléctrica reguladora de caudal, que son fabricados con materiales resistentes a la corrosión
  • La bomba, válvula de control, tuberías rígidas y un caudalímetro en línea están contenidos en una estructura de plástico reforzado con fibra de vidrio. El conjunto está conectado al resto del sistema con mangueras flexibles
  • Se incluye un panel de control con mandos de arranque/parada de la bomba y medidor digital que se vincula a la unidad mediante cables flexibles y conectores rápidos

  • Ejemplo de estudio: Vórtices de Karman

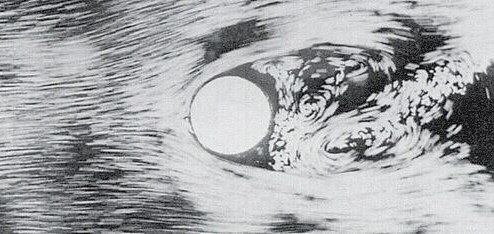

    • Visualización de flujo bidimensional alrededor de un objeto cilíndrico
    • Para mostrar el flujo se ha incluido polvo de aluminio en la masa de agua
    • Se observan la generación de los vórtices de Karman al pasar el cilindro

  • Ejemplo de estudio: Erosión alrededor de un pilote cilíndrico

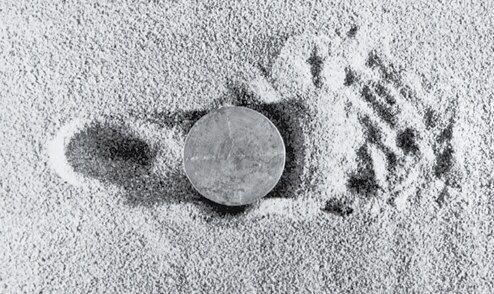

    • Erosión producida por el curso de agua en la arena que rodea un pilote cilíndrico

  • Ejemplo de estudio: Visualización de Flujo alrededor de un Prisma Rectangular

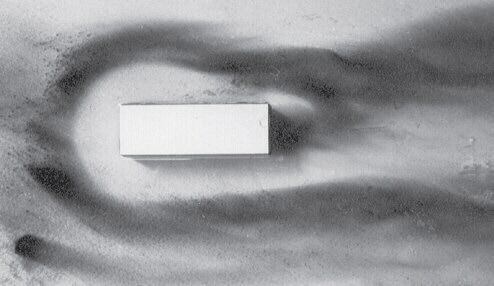

    • Visualización de flujo tridimensional alrededor de un prisma rectangular
    • Para mostrar el flujo se han incluido cristales de tintura en la masa de agua

  • Ejemplo de estudio: Erosión alrededor de un pilote rectangular

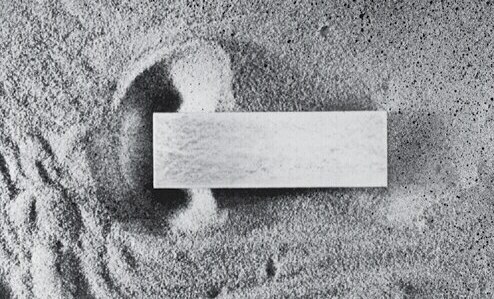

    • Erosión producida por el curso de agua en la arena que rodea un pilote rectangular

  • Ejemplo de estudio: Derivación de Canal en Angulo Recto
    • La fotografía muestra conjuntamente la característica de flujo en la superficie (bidimensional) y en la masa de agua debajo de ella (tridimensional)

  • Elementos incluidos con el equipo
  • Modelos
    • Pilotes de puentes: dos rectangulares, cuatro cilíndricos, dos perfilados y dos con extremos redondeados.
    • Sección aerodinámica asimétrica.
    • Dos modelos de guías para compuertas
    • Ocho deflectores de aluminio para dirigir el flujo de agua para propósitos generales durante las pruebas
    • Juego de doce perfiles de aluminio en "T" de 50mm x 50mm y seis formas angulares iguales de 40mm, todos de 125mm de largo, para que el personal del laboratorio pueda construir modelos adicionales.

    Accesorios
    • Lata con polvo de aluminio
    • Tubos hipodérmico y de polietileno
    • Cristales de tintura
    • Plastilina
    • Témpera

  • Accesorios opcionales
    • Dos meandros de pared lateral
    • Conjunto p/vibración de cilindro y caja
    • Dos entradas abocinadas; a derecha y a izquierda
    • Un cilindro acrílico con paredes de ángulo recto
    • Juego de pletinas de tanque
    • Un modelo de curva irrotacional
    • Un peso
    • Un bloque de retención
    • Un flotador

  • Especificación Técnica
    • Zona de trabajo: 4 metros x 610mm
    • Profundidad máxima del agua: 120mm
    • Grosor del lecho de arena: 60mm
    • Rango de flujo: 0-3,6 litros/s
    • Capacidad del depósito: 300 litros
    • Precisión de la medición de flujo: ±1,5% del fondo de escala

  • Especificaciones tipo Pliego
  • Un tanque de agua autónomo de recirculación automática para estudios de visualización de flujo y lecho móvil.

    El tanque está fabricado de plástico reforzado con fibra de vidrio y todos los componentes que entran en contacto con el agua son de materiales no corrosivos.

    La sección de trabajo tiene dimensiones mínimas de 4m x 610mm y el rango de flujo es de 0-4 litros/seg.

    Se incluyen quince modelos y accesorios de serie y una hoja de vidrio de color permite el cambio rápido entre el modo de lecho móvil y el de visualización de flujo.

    Todos los controles están alojados en una consola portátil que incluye un cable flexible y conectores impermeables.
