Temática abordada en el manual
- Calibración de un manómetro Bourdon
- Centro de presión en un plano parcialmente y totalmente sumergido
- Estudio de la viscosidad, demostración de la ley de Stokes
- Manómetros, caracterización y uso de:
- Multimanómetro con tubos
- Manómetro con tubo en U
- Manómetro inclinado
- Ecuación de Bernoulli
- Uso de un tubo Venturi como medidor de caudal
- Pérdidas de carga en acodamientos: medición y comparación de las pérdidas en curvas con distintas geometrías
- Características de las bombas centrífugas:
- Determinación experimental de las características de presión/caudal
- Determinación de la eficiencia general
- Bombas en serie:
- Determinación experimental de las características de presión/caudal
- Determinación de la eficiencia general
- Bombas en paralelo:
- Determinación experimental de las características de presión/caudal
- Determinación de la eficiencia general

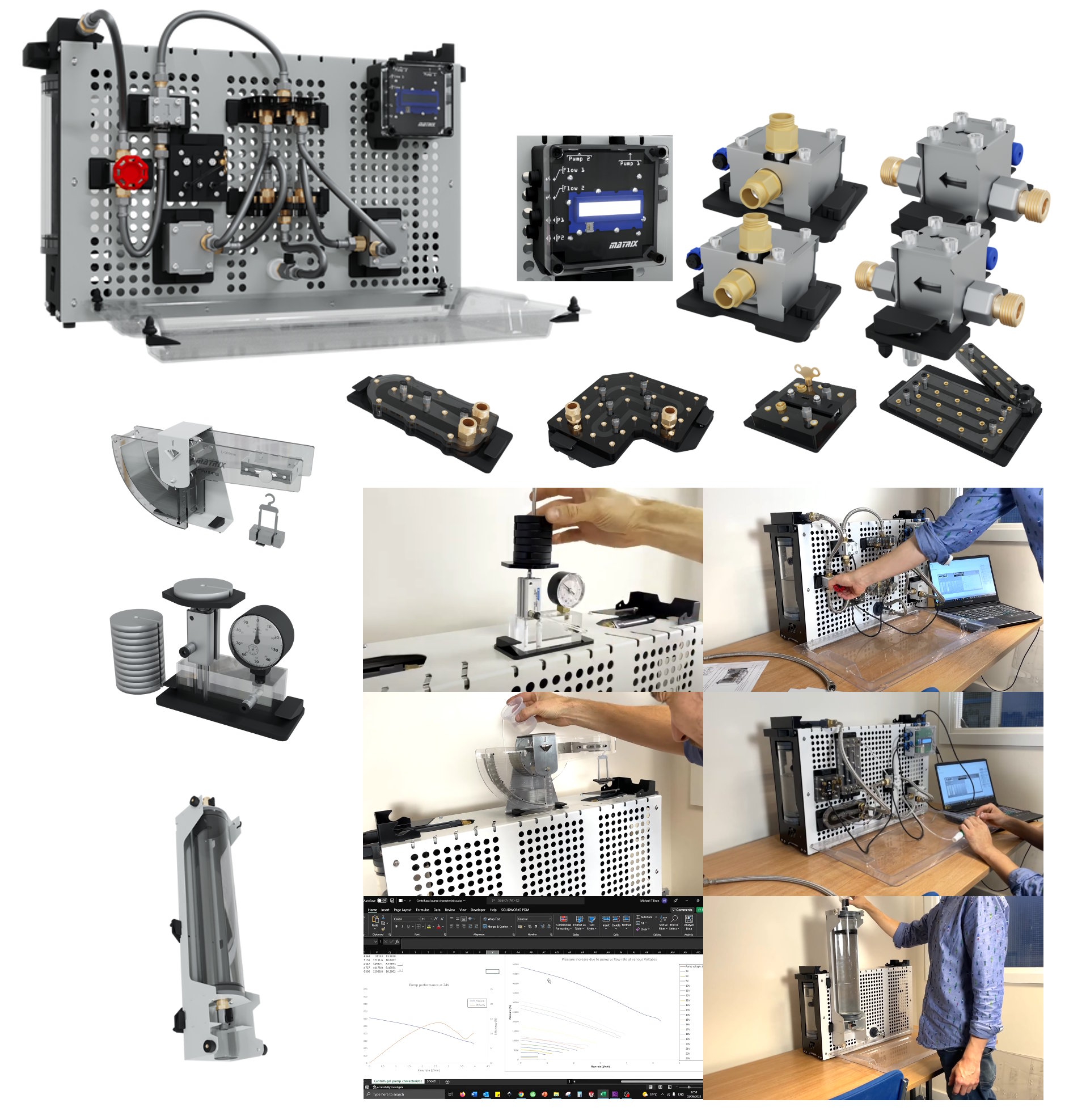

Incluye
- Bastidor de acero:
- Matriz de agujeros punzonados para fijación de módulos
- 2 tanques de reserva de agua de 1,5 litros
- Autoportante
- Bandeja para recoger rebalses y tapa
- Módulo de control central:
- Entrada para 2 sensores de presión
- Entrada para 2 sensores de caudal
- Salida de control para 2 bombas
- Display digital retroiluminado
- Puerto USB para comunicación a PC
- Módulo para encontrar centro de presión:
- Geometría especial
- Presenta una superficie vertical, que es la única que recibe una fuerza cuya recta de acción no pasa por el eje de suspensión
- Todas las otras fuerzas presentes pasan por el eje de suspensión, de manera que no generan ningún momento respecto del mismo
- El momento ejercido por el líquido sobre la superficie vertical se compensa con brazo de balanza con pesa móvil
- Módulo para estudiar la pérdida de carga en acodamientos:
- 3 acodamientos a 90 grados, con distintos radios de curvatura
- Acoples rápidos autosellantes de 4 mm
- Módulo con perfil de Venturi
- Tomas de presión en la entrada, garganta y salida
- Las salidas se pueden conectar tanto a los manómetros analógicos como a los electrónicos
- Acoples rápidos de 4 mm
- 2 módulos con bombas centrífugas:
- Caudal máximo: 13 litros/min
- Alimentación: 6 a 24 Vcc
- 2 sensores de presión diferenciales:
- 0 a 200 kPa
- Transductores mojados (no precisan burbuja)
- Acoples rápidos de 4 mm
- Con una válvula de purga para cada rama
- 2 medidores de caudal:
- 0 a 30 litros/m
- Microturbina
- Acople con rosca macho de bronce
- Módulo con manómetro de Bourdón y calibrador por peso muerto
- Rango: 0 a 30 PSI
- Pistón alesado
- Juego de pesas
- Multimanómetro con tubos:
- 0 a 120 mm
- Con acoples rápidos autosellantes
- Cámara común de aire en la parte superior, para ajustar tara
- Módulo con manómetro en U y manómetro inclinado:
- El manómetro inclinado está articulado
- Acoples rápidos de 4 mm
- 2 distribuidores (manifolds)
- Módulo con válvula de compuerta:
- Se usa para cambiar la carga de las bombas
- Módulo para estudiar viscosidades:
- Cilindro transparente
- Altura útil: 400 mm
- Con válvula de descarga y receptáculo auxiliar para recuperar perdigones
- Programa de adquisición e interpretación de datos para PC
Textos de apoyo
- Los manuales están disponibles de manera completamente libre en Inglés y Castellano.
- Los docentes pueden hacer las copias y extractos que deseen de ellos sin necesidad de autorización o permiso especial. Solo pedimos que, de efectuar una modificación, se indique en el material distribuido que no se trata del original.
Video en YouTube
Revisión de los módulos: Manómetro de Bourdón con calibrador de peso muerto, Centro de Presión y Viscosidad
Video en YouTube
Revisión de los módulos: Bernouilli/Venturi, Uso de Manómetros y Pérdidas de carga en acodamientos
Video en YouTube
Revisión de los módulos con bombas centrífugas sueltas, en serie y paralelo
