- Compatible con el Banco de Servicios Comunes p/experiencias de Mecánica de los Fluidos F1-10-A
- Presenta tres tipos básicos de caudalímetro, permitiendo efectuar prácticas relacionadas con:.
- Comparación directa de la medición de caudal usando un medidor Venturi, un medidor de área variable y una placa perforada
- Calibración de cada caudalímetro usando el tanque de medición volumétrica del banco
- Comparación de caídas de presión en cada dispositivo

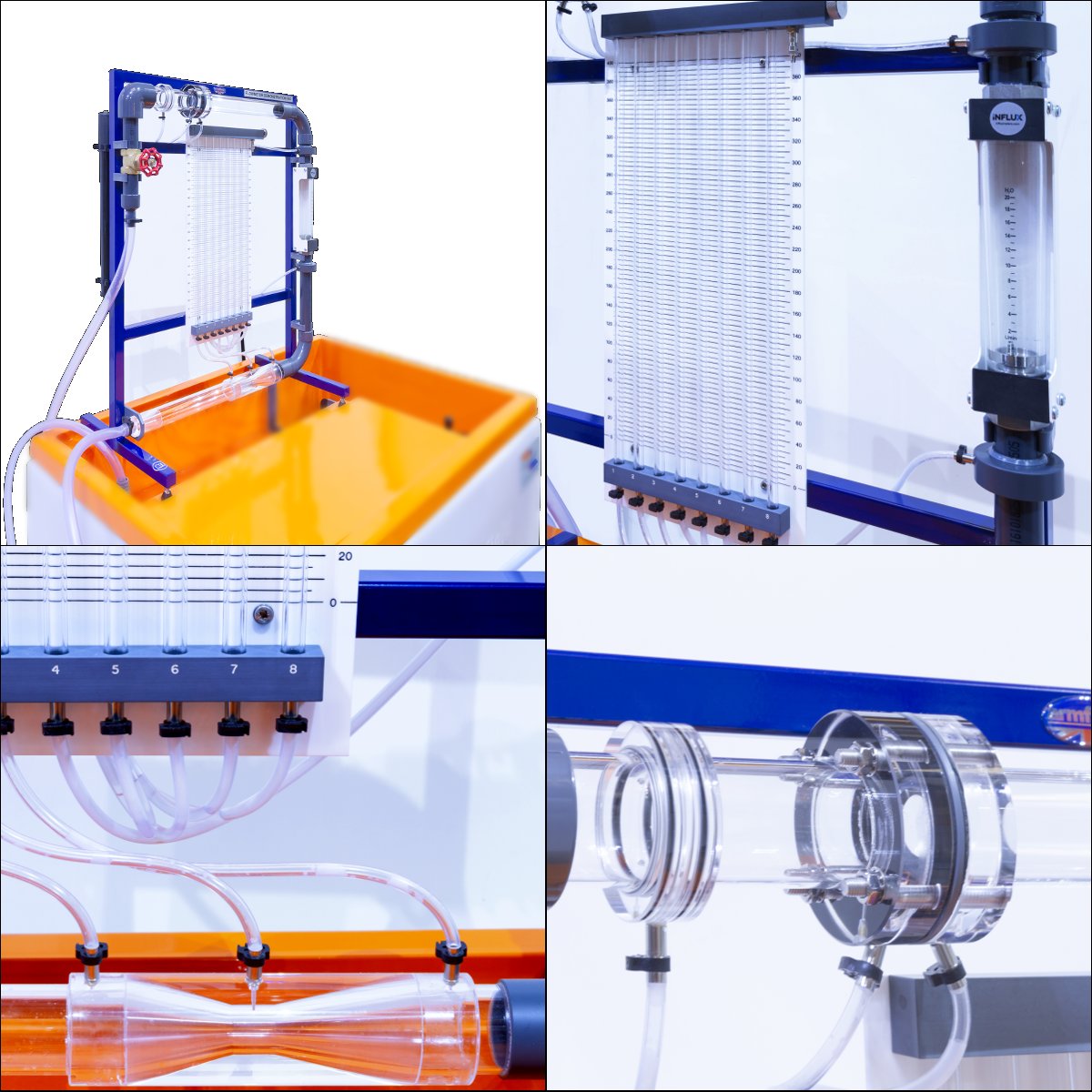

- El equipo consta de un medidor Venturi, un medidor de área variable y una placa perforada, instalados en una configuración serie para permitir la comparación directa.
- Una válvula de control de caudal permite variar el caudal por el circuito.
- Se incorporan puntos de muestreo para poder medir las características de pérdida de carga de cada caudalímetro. Estos puntos de muestreo están conectados a un multimanómetro de 8 tubos que incorpora un colector con válvula de purga de aire.
- Una bomba de mano facilita la presurización de los manómetros.
- El circuito y el manómetro están sujetos a un soporte que se coloca sobre la superficie de trabajo del Banco de servicios comunes, el que a su vez es utilizado como fuente del suministro de agua y para la calibración volumétrica de cada caudalímetro.
-
Pedir Cotización
Peso Bruto: 50 kg
