Este accesorio del Banco de servicios comunes F1-10-A / Banco de Servicios Comunes p/experiencias de Mecánica de los Fluidos c/caudalímetro digital F1-10-2-A permite medir con detalle la caída de presión del agua que pasa por un tubo circular hidráulicamente liso, y verificar las ecuaciones de la teoría.

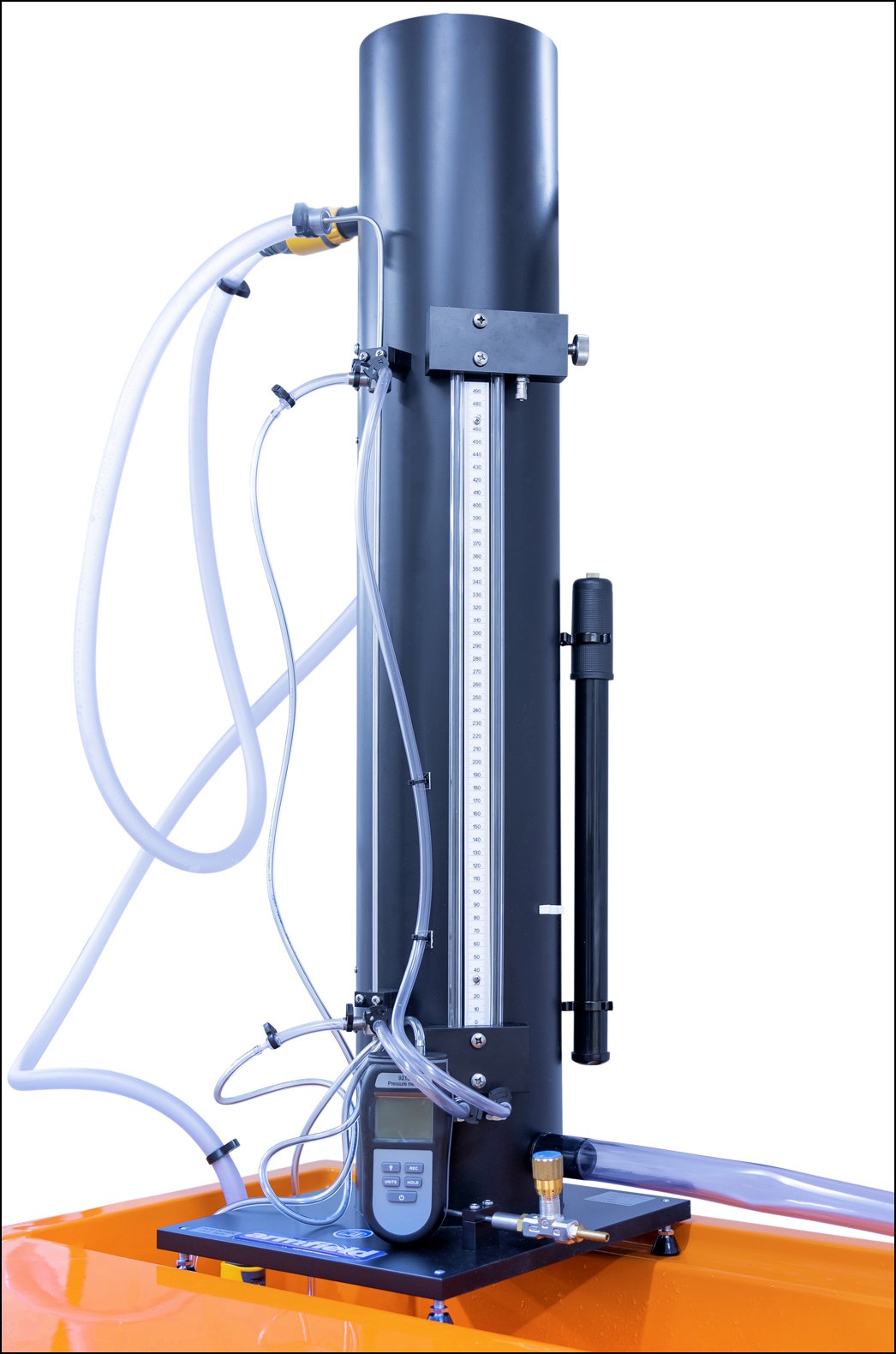

Consta de un tubo de prueba, orientado verticalmente en un lateral del equipo, que puede ser alimentado directamente desde el Banco de Servicios Comunes o alternativamente desde el tanque de carga constante interno.
Estas fuentes proporcionan caudales altos o bajos que pueden ser controlados mediante una válvula en el extremo de descarga del tubo de prueba. La pérdida de carga entre dos puntos de muestreo del tubo se mide usando dos manómetros, un manómetro de agua sobre mercurio para grandes diferencias de presión y un manómetro de agua presurizada para pequeñas diferencias de presión.
El agua descargada del tanque de carga es devuelta al depósito del Banco de hidráulica. Las patas ajustables permiten nivelar el equipo. No se suministra mercurio.
-
Pedir Cotización
Peso Bruto: 35 kg
