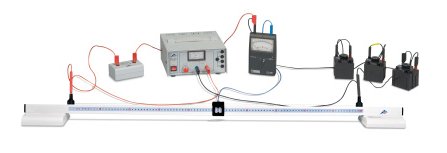

- Puente para determinación de la resistencia en circuitos puente así como para el análisis de la caída de tensión a lo largo de un alambre
- Apto únicamente para tensiones pequeñas
- Un rail con escala, sobre dos zócalos, con un alambre de resistencia tensado sobre dos clavijeros de conexión
- Sobre el alambre de resistencia se encuentra un contacto deslizante, el cual define las resistencias de ambas secciones del alambre
- El montaje de un circuito puente de Wheatstone sirve para la determinación de una resistencia desconocida
- Dimensiones: aprox 1300x100x90 mm³
- Rail: aprox 30x30 mm²
- Escala: 0 a 1000 mm
- División de la escala: mm
- Alambre de resistencia: 1 m, 0,5 mm dia
- Material: NiCr
- Resistencia: 5,3 Ohm
- Conexión: clavijeros de seguridad de 4 mm
- Máx tensión: 8 V
- Máx corriente: 1,5 A
