Serie EEC - Electricidad y Electrónica Básicas (a nivel componente)

Sistema Didáctico de Electricidad y Electrónica Básicas a Nivel Componentes Serie EEC Este sistema está destinado a quienes requieren un conocimiento profundo, a nivel de componente, de los bloques básicos con que se forman la mayoría de los dispositivos electrónicos existentes.

Utiliza un bastidor de montaje de uso común EEC 470, que es una especie de protoboard de muy alta calidad, sobre la que se montan los componentes que forman cada uno de los módulos.

Cada módulo aborda un tópico en particular, y está constituido por: una colección de componentes montados sobre portacomponentes de alta calidad, una batea de almacenaje y un completo manual con abordaje teórico y experiencias sugeridas

Debe complementarse el sistema con una fuente de alimentación adecuada e instrumentación tradicional (típicamente multímetro digital, osciloscopio y generador de funciones).

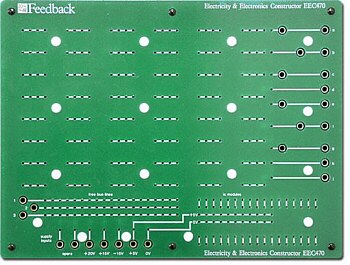

EEC470 Bastidor de uso común
EEC471-2 Modulo de Electricidad y Electrónica Básicas
EEC473-4 Amplificadores y Circuitos de Aplicación
EEC475 Diseño y Operación de Fuentes de Alimentación
EEC476 Control Electrónico de Máquinas Eléctricas
EEC477 Módulo elementos de de opto electrónica
92-445 Fuente de alimentación para los tableros de electrónica
UT3042C Osciloscopio digital 2 canales, 40MHz
TW-8140 Generador de Funciones h/10MHz c/Barrido
UT-30F Multimetro digital estándar
92-300-1 Consola Teknikit con conexión a PC por puerto USB, portaplacas, fuente de alimentación de salida múltiple: 0-20VCC, +/15

• Placa de fibra de vidrio
• Montado sobre batea bastidor
• Contactos extensos, autolimpiantes
• Compatible con los portacomponentes de los módulos listados más abajo
• Se recomienda utilizar junto con instrumentación tradicional y una fuente de alimentación compatible con las experiencias sugeridas (p. ej.92-445)

• ¡Garantía Extendida 2 años!

Pedir Cotización

Conjunto de componentes y manual destinados al estudio de:

Electricidad básica

• Redes de resistencias
• Ley de Ohm
• Resistores en serie y paralelo
• Teoremas de Thevenin y superposición
• Potencia
• Capacitancia
• Capacitores en serie y paralelo
• Constante de tiempo
• Inducción electromagnética
• Inductancia
• Valor eficaz de una onda de alterna
• Resistencia en circuitos de alterna
• Capacitancia en circuitos de alterna
• Inductancia en circuitos de alterna
• Reactancia capacitiva
• Reactancia inductiva
• El circuito RC
• El circuito RL
• Impedancia de un circuito RC
• Impedancia de un circuito LR
• Impedancia de un circuito LCR
• Impedancias en paralelo
• Potencia en alterna
• Resonancia serie
• Resonancia paralelo
• El transformador

Electrónica básica

• Diodos semiconductores
• Rectificadores de media onda
• Rectificadores de onda completa
• Diodo zéner
• Características de los transistores
• Circuitos en emisor común
• Rectificadores controlados de silicio (SCR)
• Triacs
• Dispositivos de disparo DIAC y UJT
• Transistores de efecto de campo

• ¡Garantía Extendida 2 años!

Pedir Cotización

Conjunto de componentes y manual destinados al estudio de:
Amplificadores

• Uso de los amplificadores electrónicos
• Ganancia de continua
• Ganancia de alterna
• Distorsión de amplitud
• Distorsión de frecuencia y fase
• Realimentación negativa
• Amplificadores de alterna
• Respuesta en frecuencia
• Amplificadores operacionales
• Amplificadores push-pull
• Atenuación pasiva

Circuitos de Aplicación con Amplificadores

• Amplificadores en emisor común
• Seguidor emisivo
• Amplificador push-pull complementario
• Amplificador diferencial
• Amplificador operacional
• Amplificador operacional como seguidor de tensión
• Amplificador operacional como comparador
• Amplificador operacional como integrador

Circuitos de Aplicación con Osciladores

• Multivibrador astable
• Oscilador por desplazamiento de fase
• Generador de onda triangular
• Generador de pulsos unijuntura
• Multivibrador biestable
• Generador de escalera

Circuitos de Aplicación de Control

• Alarma operada por luz
• Circuito de retardo
• Destellador operado por luz
• Interruptor operado por temperatura
• Trigger de Smitt
• Regulador de tensión

Circuitos Básicos de Lógica Digital

• RTL NOT
• RTL OR & NOR
• RTL OR & AND
• DTL & NAND
• TTL NAND
• eXOR
• Flip-Flop Set/Reset
• Flip-Flop D
• Flip-Flop Set/Reset con Clock
• Flip-Flop JK

• ¡Garantía Extendida 2 años!

Pedir Cotización

Conjunto de componentes y manual destinados al estudio de:
*Rectificación
*Filtros con capacitores
*Dobladores de tensión
*Sencillos estabilizadores de tensión
*Protección de circuitos
*Fuentes de alimentación de tensión continua variable
*Reguladores de tensión integrados
*Inversores y Convertidores
*Regulador de conmutación

• ¡Garantía Extendida 2 años!

Pedir Cotización

Conjunto de componentes y manual destinados al estudio de:
*SCR (rectificador controlado de silicio o tiristor)
*SCR como un dispositivo básico de control
*Características del triac
*Transistor unijuntura
*Control por ángulo de disparo sobre un motor serie de CC
*Medición de la velocidad angular
*Conversión frecuencia - tensión
*Regulación de velocidad de un motor serie de CC
*Control de un motor de CA con triac
*Control a lazo cerrado de un motor serie
*Efecto de la realimentación sobre la característica velocidad vs torque

• ¡Garantía Extendida 2 años!

Pedir Cotización

Conjunto de componentes y manual destinados al estudio de:

• Características de las fuentes de luz
• Requerimientos de alimentación de las fuentes de luz
• Diodos LED en serie y paraelelo
• Comportamiento de los diodos LED en los circuitos de alterna
• Circuitos p/emitir destellos
• Circuitos fotodetectores
• Optoacopladores

Incluye:

• Lámpara incandescente
• LEDs rojo, verde y bicolor
• Fotodiodo, fototransistor, foto interruptor, LDR
• Optoacopladores 4N35 (salida c/transistor) y 4N32 (salida darlington)
• Drivers: con operacional, 555 y LM3909
• Enlace (corto) de fibra óptica
• Surtido de transistores, diodos, capacitores y resistores complementarios

• ¡Garantía Extendida 2 años!

Pedir Cotización

Este módulo cuenta con una entrada única y salidas múltiples, que simplifican el montaje de trabajos prácticos en las placas de la serie EEC.

Las salidas de continua están protegidas contra sobrecargas de corriente, la aplicación de tensiones externas inversas por diodo de by pass y de tensiones de la misma polaridad pero tensión superior a la de la fuente por el método de Crow bar (tiristor de potencia que cortocircuita la salida cuando se detecta una situación anómala), dando protección no sólo esta placa, sino a las que esté conectadas a ella.

• +5VCC fijos a masa, 1A
• +/-15VCC fijos referidos a masa, 1/2 A
• 0 a 20VCC regulables referidos a masa, 350mA
• 2 x 12 VCA flotantes, 1/2 A

• ¡Garantía Extendida 2 años!

Pedir Cotización

• Ancho de banda 40MHz
• Tiempo de crecimiento (Rise time) 8,7ns
• Velocidad de muestreo 1S/s a 500MS/s
• Registro (máx.) 1M
• Características digitales Tiempo real: 500MS/s, equivalente: 25GS/s
• Trigger type (Tipo de disparo) Cola de onda (Edge), Pulso, Video y alternado
• Análisis matemático de forma de onda Suma, resta, multiplicación, división, inversa y FFT.
• Conexión a PC para extender el análisis (por puertos USB y RS-232C).
• Aplicaciones Controles de producción y Control de calidad, Instalación, mantenimiento y reparaciones.
• Pantalla (Display) Full color LCD - 64k - 320 x 240
• Alimentación 100 a 240VCA, 45-440Hz, CAT II.
• Dimensiones pantalla LCD 145mm en diagonal
• Peso Neto 4,9kg
• Dimensiones producto Ancho: 320mm x Alto: 150mm x Prof.: 292mm
• Accesorios incluidos: Cable de alimentación, dos puntas de prueba x2 (1x, 10x selecionable)

Pedir Cotización

• Ondas: Senoidal, triangular, cuadrada, rampa, pulso
• Frecuencias de generación: 0.1Hz a 10MHz en 8 rangos
• Amplitud: 20Vpap sobre circuito abierto
• Offset: -10 a +10V
• Impedancia de salida: 50 Ohm
• Control de duty-cycle: 20% a 80%
• Entrada externa de control de frecuencia: 1000 a 1 con 0 a +5V
• Precisión de frecuencia: mejor que el 5%
• Distorsión armónica total entre 10Hz y 100kHz: menor al 1%
• Dimensiones aproximadas: 26 x 26 x 8 1/2 cm

Pedir Cotización

• Diseño ergonómico
• Display 3-1/2 digitos
• Alcances:
• VCC/VCA: 0- 200 mV/2/20/200/ 500
• ICC/ICA: 0-200 µA/2/20/200 mA/10
• R: 0-200 Ohm/2/20/200 KOhm/2/20 MOhm
• Continuidad: buzzer
• Frecuencia: 0-10 MHz
• Ganancia de transistores
• Prueba de diodos

Pedir Cotización

Unidad de servicios comunes que simplifica el montaje y ejecucion de trabajos prácticos de electrónica, especialmente cuando se usa conjuntamente con nuestras placas de la serie EEC. Cuenta con:

• Bahía para alojar plaquetas
• Módulo conversor/multiplexor para instrumentación virtual (display de indicadores en PC) en tiempo real
  • Osciloscopio
  • Voltímetro digital
  • Frecuencímetro
  • Analizador de espectros
• Comunicación a PC por puerto USB
• Software de instrumentación virtual (bajo Windows)
• Entrada de alimentación única con salidas múltiples
  • +5VCC fijos a masa, 1A
  • +/-15VCC fijos referidos a masa, 300mA
  • 0 a 20VCC regulables referidos a masa, 350mA
  • 5, 10, 15, 20 y 25 VCA , 1/4 A

• ¡Garantía Extendida 2 años!

Pedir Cotización
