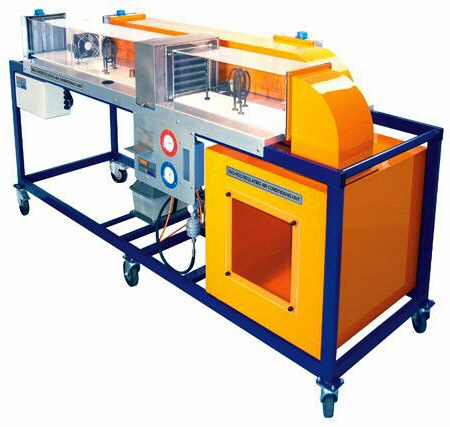

Unidad de entrenamiento sobre aire acondicionado con recirculación Armfield - RA3-A

Conducto de aire acondicionado completamente equipado dispuesto sobre un banco como soporte para enseñar todos los aspectos de los sistemas de aire acondicionado con la ventaja añadida de la recirculación a través de una cámara.

Parte del aire saliente de la cámara puede ser recirculado de vuelta al conducto de aire acondicionado.

• Sistema completo de aire acondicionado de enseñanza, con etapa inicial de calentamiento, humidificador, enfriador/deshumidificador, etapa final de calentamiento, cámara climatizada con ventana, coduNcto de retorno y recirculación ajustable
• Conducto acondicionado transparente (200mm x 200 mm) para una visualización completa del proceso
• Ordenador controlado a través del intefaz USB, con un completo software de enseñanza incluyendo registro de datos, representación de gráficos y con actualizaciones en tiempo real, diagramas mimic, exportación de datos
• Software educacional, reproduciendo los cálculos de los gráficos psicrométricos
• 6 sets de medición para la temperatura y la humedad relativa en varias etapas del proceso
• Los sensores de la HR vienen con valores de calibración los cuales pueden ser introducidos en el software para una mejor precisión
• Caudalímetros electrónicos (2) para medir el flujo en el conducto
• Medición de las presiones de refrigeración, temperaturas y flujo
• Doble control en los ajustes de la caldera con un ajuste rápido del calentamiento y un ajuste moderado del control

Pedir Cotización

Peso Bruto: 250 kg

• Conducto transparente para una completa visualización del proceso y los componentes.
• Incluye pre calentadores, humidificador, enfriador/ deshumidificador y recalentadores.
• Completamente equipado con sensores de temperatura y humedad relativa an cada uno de las etapas del proceso, además de un sensor de flujo de aire.
• Sensores calibrados para una máxima precisión.
• Apropiado tanto para un entrenamiento vocacional como para un análisis académico riguroso de los principios envueltos en la termodinámica.
• Completo control por ordenador con registro de datos de los resultados en tiempo real (requiere el uso de un pc, no proporcionado por Armfield).
• Capacidad de utilizar control PID para el precalentamiento, humedad y recalentamiento, permitiendo establecer condiciones estables para investigaciones.
• Cámara anexa de control climático
• Recirculación ajustable del aire saliente de la cámara de retorno al conducto acondicionado
• Sensores adicionales incluyendo las presiones del refrigerante y del flujo

• Comprensión y uso de los gráficos Psicrométricos, humedad relativa y ratios de humedad
• Práctico enfriamiento y calentamiento del aire
• Humidificación y Deshumidificación
• Comprensión de la entalpía
• Ahorros de energía con la recirculación
• Transferencia de calor a través del evaporador

• El conducto RA3 está hecho de acrílico transparente para una mejor visibilidad y montado en un marco de acero revestido.
• El aire es introducido en el conducto por un ventilador de velocidad variable, y atraviesa un alisador de flujo hasta llegar a los precalentadores. El aire es entonces descargado a la caldera de vapor, permitiendo así su humidificación.
• El siguiente componente en el conducto es el evaporador de la unidad integral de refrigeración. Mientras el aire pasa a través del evaporador es enfriado. La carcasa del evaporador también permite la recolección del agua condensada en un tanque externo.
• Después del evaporador el aire pasa a los elementos de recalentadores y de ahí a la salida.
• El aire saliente del conducto es pasado a través de una cámara para demostrar el climatizador. A la salida del conducto desde la cámara hay dispuestos conductos de ventilación permitiendo así que parte del aire sea recirculado al conducto de entrada. Sensores adicionales de temperatura y HR son dispuestos a la salida de la cámara y después de que el aire recirculado se mezcle con el aire de entrada. También se mide el caudal del aire recirculado.
• Los sensores de temperatura y y HR son proporcionados en la entrada del aire, después del precalentador y el humidificador, a la salida del evaporador y después del recalentador. El flujo del aire es medido con un sensor electrónico. El voltaje suministrado es monitorizado en el equipo permitiendo así el cálculo de la potencia efectiva de calentamiento
• Debajo del conducto está situada la caldera de vapor para el humidificador, el compresor y el condensador para el sistema de refrigeración y la caja electrónica de control.
• Incluye medidores de presión y sensores de temperatura para permitir que la temperatura del refrigerante que varía a través del condensador y el evaporador se estabilice. El caudal del refrigerante es también medido a través de un caudalímetro de área variable.

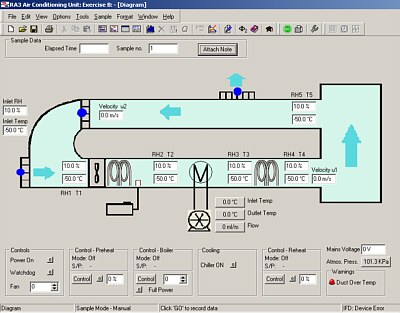

El equipo se controla con un ordenador personal (no suministrado) a través de una conexión USB. Se incluye software de gran potencia con diagramas esquemáticos detallados, así como textos de ayuda completos, equipos integrales de registro de datos y de elaboración de gráficos, junto con calibraciones de sensores y una gran variedad de opciones de exportación de datos y de visualización.

• Dimensión del conducto : 200mm x 200mm
• Velocidad del aire: variable 1m/s
• Precalentadores: 400W
• Calentadores finales: 200W
• Refrigerante: R134a
• Potencia de la caldera : 2KW nominal
• Potencia del enfriador: 500W nominal
• Volumen de la cámara: 230 litros

• Suministro eléctrico monofásico: 220V 50Hz 13A
• PC bajo Windows XP o posterior con un puerto USB libre

• Peso bruto: 250 kg
• Embalaje: 3,3 m3
• Dimensiones del equipo: 2,45 x 0,71 x 1,20 m
