- Forma parte del Módulo con Relés de Protección de sistemas de distribución de energía eléctrica PSL50
- Quienes no cuentan con un PSL50, también pueden comprarlo por separado para dar servicios a algunos de los módulos de la familia Power Systems de TecQuipment
- Trabajando dentro del PSL50, permite realizar investigaciones sobre la protección y el control de líneas aéreas y cables subterráneos

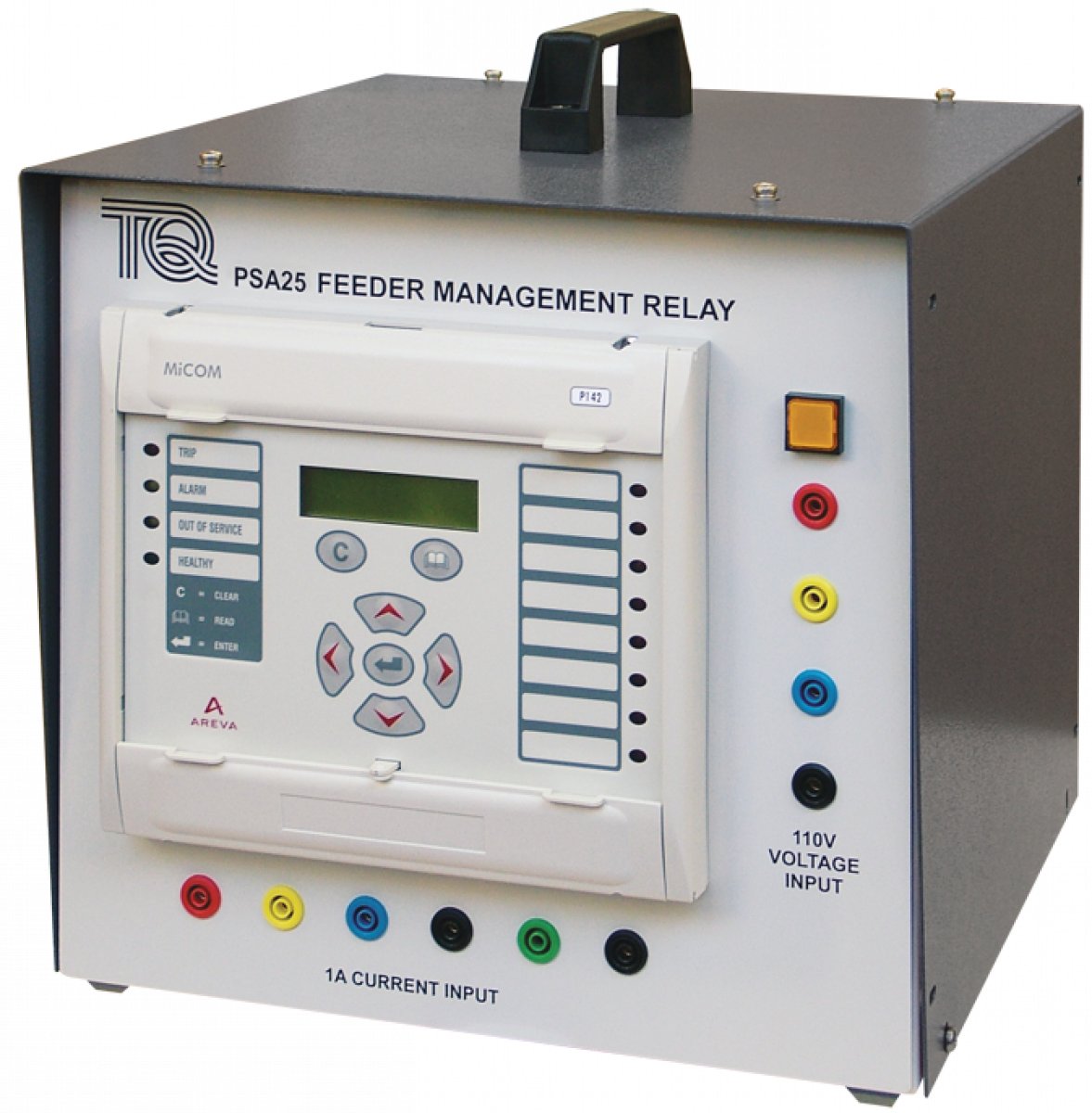

- El relé está alojado en una carcasa robusta con asa de transporte
- El módulo se monta en el área del escritorio del equipo de prueba de relés y protección y se conecta a él mediante un cable multinúcleo y conductores de seguridad
- El módulo de relé se basa en el relé industrial Micom P142
- El profesor o estudiante configura diferentes circuitos de falla en el Equipo de Prueba de Protección y Relés
- Luego usan el teclado y la pantalla en el módulo de relé para programarlo con los ajustes necesarios para las pruebas
- También pueden usar el software Micom S1 (suministrado con el equipo de prueba de relés y protección) y una computadora adecuada para programar el módulo de relés
- Luego, el módulo de relé se conecta a los circuitos de falla para que se puedan realizar las pruebas
- La mayoría de las pruebas se realizan utilizando relés individuales
- Sin embargo, hay suficientes conexiones en el equipo de prueba de relés y protección para probar dos módulos de relés al mismo tiempo
- Las funciones principales del relé de gestión de alimentador incluyen:
- Cuatro etapas independientes de sobrecorriente direccional/no direccional (ANSI 50, ANSI 51, ANSI 67)
- Las primeras dos etapas pueden ajustarse independientemente a cualquiera de las diez curvas IDMT, las dos etapas restantes tienen una característica de tiempo directo
- Falla a tierra direccional/no direccional (ANSI 50N, ANSI 51N, ANSI 67N)
- Falla a tierra direccional/no direccional sensible
- Falla a tierra vatimétrica (ANSI 32N)
- Falla a tierra direccional sensible
- Falla a tierra restringida (ANSI 64N)
- Sobreintensidad de secuencia negativa direccional/no direccional (ANSI 46, ANSI 67)
- Protección de sobrecarga térmica (ANSI 49)
- Bajo y sobre voltaje (ANSI 27, ANSI 59)
- Sobretensión residual (ANSI 59N)
- Sobretensión de secuencia negativa (ANSI 47)
- Bajo y sobre frecuencia
- Conductor roto
- Bloqueo seleccionable
- Creación de registros de fallas y perturbaciones
- La conexión al circuito experimental se realiza mediante transformadores de corriente con relación adecuada a las entradas del relé
- Esto proporciona una demostración efectiva del efecto de la relación, conexión y clasificación del transformador de corriente y voltaje en los relés de protección
