- Forma parte del Módulo con Relés de Protección de sistemas de distribución de energía eléctrica PSL50
- Quienes no cuentan con un PSL50, también pueden comprarlo por separado para dar servicios a algunos de los módulos de la familia Power Systems de TecQuipment
- Trabajando dentro del PSL50 permite realizar investigaciones sobre la protección de transformadores, autotransformadores, generadores y otros aparatos eléctricos con dos devanados
- El relé muestra claramente las características de la protección diferencial trifásica
- Esto incluye alta estabilidad durante fallas fuera de zona , filtrado de corriente de secuencia cero para cada devanado, operación de alta velocidad, restricción de magnetización por irrupción, amplitud y coincidencia de vectores
- El relé se aloja en un gabinete robusto con manijas de transporte
- La unidad se monta en el área del escritorio del Conjunto de Pruebas de Protección y Relé u otros productos del Sistema de Poder
- Se conecta utilizando un cable multifilar desde la parte posterior del relé a los productos del Sistema de Poder

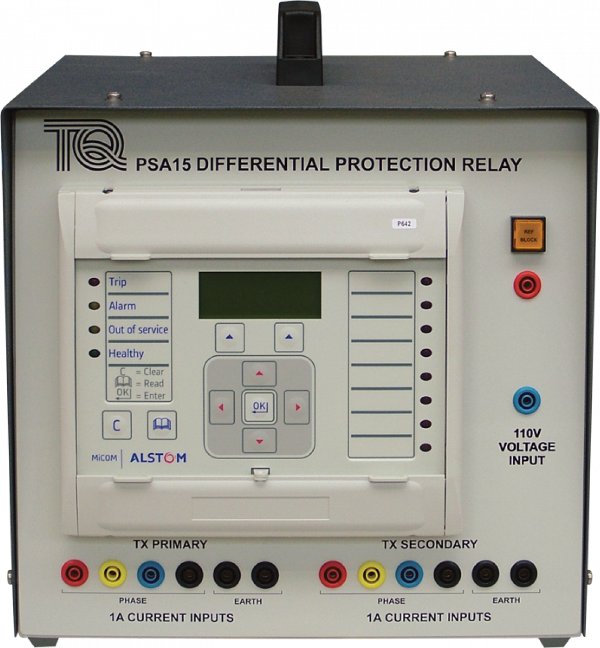

- Un relé industrial Micom P642, forma la parte principal de la unidad
- El docente o el estudiante establecen diferentes circuitos de falla en el Conjunto de Pruebas de Protección y Relé u otros productos del Sistema de Potencia
- Luego usan el teclado y la pantalla en el módulo del relé, para programarlo a los ajustes necesarios para las pruebas
- También pueden utilizar el software Micom S1 (suministrado) y una computadora apropiada (computadora no incluida) para programar el módulo de relé
- A continuación, el usuario conecta los conectores blindados de 4 mm del relé a los circuitos de prueba en el Sistema de Poder
- La mayoría de las pruebas sólo necesitan un relé
- Sin embargo, el Módulo con Relés de Protección de sistemas de distribución de energía eléctrica PSL50 tiene dos tomas para probar dos módulos de relé al mismo tiempo, si es necesario
- El relé se conecta a los circuitos de prueba a través de los transformadores de tensión y corriente (VT y CT) incorporados en los productos del Sistema de Potencia
- Esto ayuda a mostrar la práctica de Ingeniería eléctrica estándar y la importancia de la relación de CT, conexión y clasificación
