Manual del Usuario del Destilador FM4.



• Información General
• Instalación
• Programación
• Recomendaciones (mantenimiento preventivo)

Destilador de agua para laboratorios, 4 litros/hora, con caldera de vidrio, alimentación a nivel constante, calefactor blindado, corte automático por falta de agua o temperatura excesiva, programador digital de lotes y refrigerante serpentín con alimentación a contracorriente.

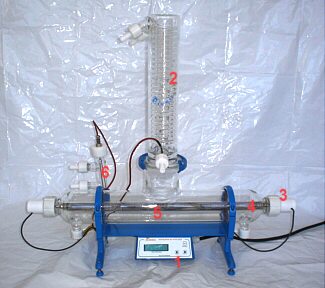

1. Tablero de Control
2. Condensador/Refrigerante
3. Extremo de Vela
4. Vela Calefactora Envainada en Cuarzo
5. Caldera
6. Sistema de Alimentación de Caldera con Nivel Constante

• Tensión nominal: 220VCA
• Consumo nominal: 16A
• Conector instalado: FICHA INDUSTRIAL KALOP (Código 2801) de 2X16Amp + Tierra
• Provea una instalación fija con un tomacorrientes compatible, por ejemplo: Base industrial KALOP 2 patas x 16 A. + Tierra (Código 2841)

Toma de agua

• Utilice una válvula de media pulgada
• Asegure un caudal mayor o igual a 10 litros/hora

Desagüe

• Fíjelo a la pared o el piso, a una altura menor a 30cm

Toma de agua

• Utilice una válvula de media pulgada
• Asegure un caudal mayor o igual a 90 litros/hora

Desagüe

• Fíjelo a la pared o el piso, a una altura menor a 30cm

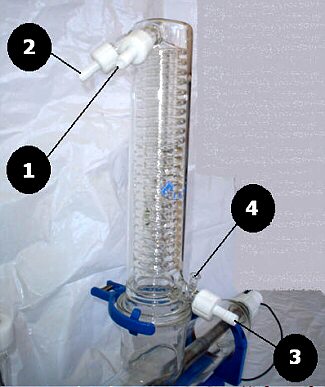

1. Entrada Liquido Refrigerante
2. Salida Liquido Refrigerante
3. Salida del Agua Destilada (conector especial de teflón, evite conectarlo a tubos de látex ya que estos contaminarán su producto)
4. Dedo Frío Sensor Refrigerante

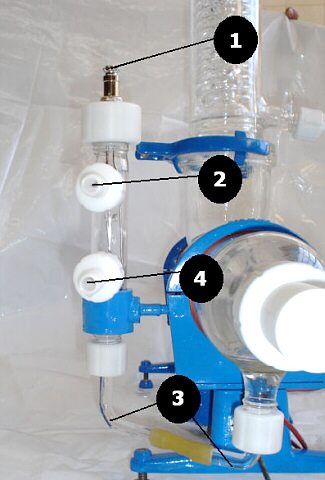

1. Conector de Electrodos Sensores del Nivel de Caldera (comandan el corte de seguridad)
2. Entrada de agua al Sistema de Alimentación de Caldera a Nivel Constante
3. Conexión a la Caldera
4. Salida de Rebalse de Caldera

Si el equipo debe funcionar con agua desionizada, ingrésela directamente por el punto 2

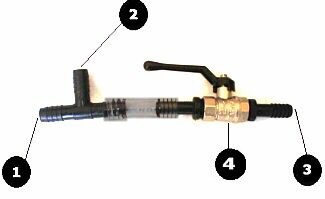

1. Entrada General de Agua
2. Salida hacia el Refrigerante
3. Salida hacia el Sistema de Nivel Constante
4. Válvula esférica, regulador de caudal. Ajustar de manera tal que ingresen al equipo sólo un poco más de 4 litros/hora

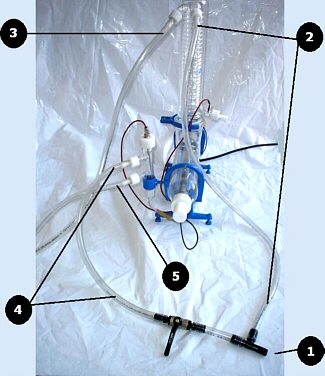

1. Entrada General de Agua
2. Alimentación del Refrigerante
3. Desagüe del Refrigerante
4. Alimentación del Sistema de Nivel Constante
5. Desagüe de Rebalse del Sistema de Nivel Constante

El programa de control es una herramienta que permite prefijar la cantidad de litros a destilar, y una vez llegado a este valor frena automáticamente el proceso de destilación.

Es muy importante, para obtener una mayor precisión en la medición de volumen del lote, que el agua dentro de la caldera se encuentre en punto de ebullición antes de habilitar la salida del proceso.

Para esto:

• Encienda el equipo y espere hasta que la temperatura del agua llegue 100grC (a 1 atm.)
• Apáguelo momentáneamente con la tecla SI/NO
• Reinicie la operación con la misma tecla
• Programe la cantidad de litros deseada utilizando las teclas SUBIR y BAJAR

• No exponga el equipo a la intemperie
• La temperatura del ambiente de trabajo debe ser menor a 45 grC
• Verifique que exista una correcta descarga a tierra en la instalación eléctrica
• Limpie la caldera cada 150-200 litros de agua destilada
• Con aguas más duras, limpie la caldera con más frecuencia
• Si se acumulo sarro:
  • Llene la caldera con una mezcla de agua ya destilada y vinagre de vino
  • Deje reposar por 48 hs
  • Vacie la caldera
  • Repita la operacion hasta que no queden incrustaciones
  • Si la acumulacion es severa, puede resultar mas conveniente que nos envie el equipo a planta
